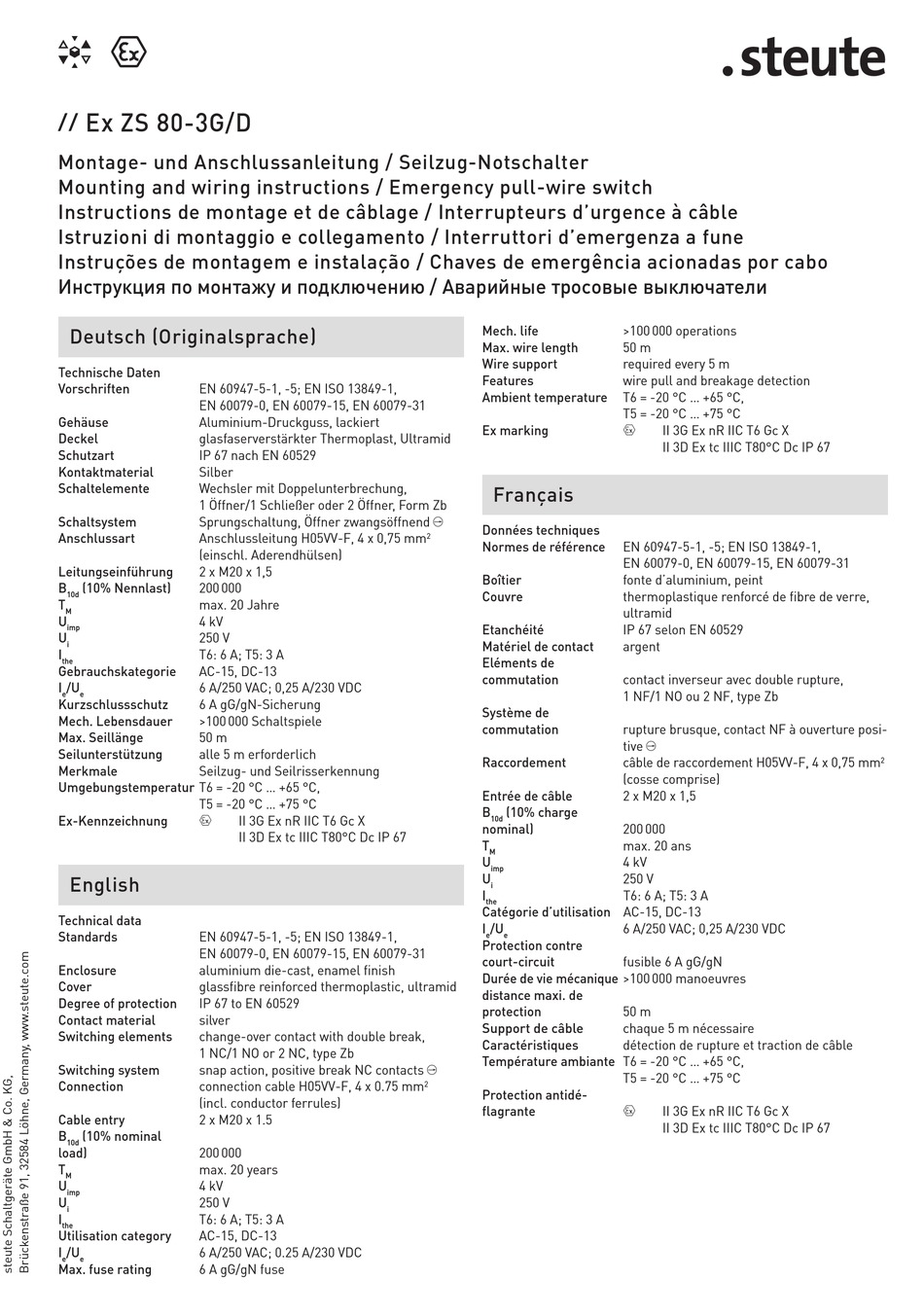

Ex ZS 80-3G/D
//
Montage- und Anschlussanleitung / Seilzug-Notschalter
Mounting and wiring instructions / Emergency pull-wire switch
Instructions de montage et de câblage / Interrupteurs d'urgence à câble
Istruzioni di montaggio e collegamento / Interruttori d'emergenza a fune
Instruções de montagem e instalação / Chaves de emergência acionadas por cabo
Инструкция по монтажу и подключению / Аварийные тросовые выключатели
Deutsch (Originalsprache)
Technische Daten
Vorschriften
EN 60947-5-1, -5; EN ISO 13849-1,
EN 60079-0, EN 60079-15, EN 60079-31
Gehäuse
Aluminium-Druckguss, lackiert
Deckel
glasfaserverstärkter Thermoplast, Ultramid
Schutzart
IP 67 nach EN 60529
Kontaktmaterial
Silber
Schaltelemente
Wechsler mit Doppelunterbrechung,
1 Öffner/1 Schließer oder 2 Öffner, Form Zb
Schaltsystem
Sprungschaltung, Öffner zwangsöffnend A
Anschlussart
Anschlussleitung H05VV-F, 4 x 0,75 mm
(einschl. Aderendhülsen)
Leitungseinführung
2 x M20 x 1,5
B
(10% Nennlast)
200 000
10d
T
max. 20 Jahre
M
U
4 kV
imp
U
250 V
i
I
T6: 6 A; T5: 3 A
the
Gebrauchskategorie
AC-15, DC-13
I
/U
6 A/250 VAC; 0,25 A/230 VDC
e
e
Kurzschlussschutz
6 A gG/gN-Sicherung
Mech. Lebensdauer
>100 000 Schaltspiele
Max. Seillänge
50 m
Seilunterstützung
alle 5 m erforderlich
Merkmale
Seilzug- und Seilrisserkennung
Umgebungstemperatur T6 = -20 °C ... +65 °C,
T5 = -20 °C ... +75 °C
Ex-Kennzeichnung
L
English
Technical data
Standards
EN 60947-5-1, -5; EN ISO 13849-1,
EN 60079-0, EN 60079-15, EN 60079-31
Enclosure
aluminium die-cast, enamel finish
Cover
glassfibre reinforced thermoplastic, ultramid
Degree of protection
IP 67 to EN 60529
Contact material
silver
Switching elements
change-over contact with double break,
1 NC/1 NO or 2 NC, type Zb
Switching system
snap action, positive break NC contacts A
Connection
connection cable H05VV-F, 4 x 0.75 mm
(incl. conductor ferrules)
Cable entry
2 x M20 x 1.5
B
(10% nominal
10d
load)
200 000
T
max. 20 years
M
U
4 kV
imp
U
250 V
i
I
T6: 6 A; T5: 3 A
the
Utilisation category
AC-15, DC-13
I
/U
6 A/250 VAC; 0.25 A/230 VDC
e
e
Max. fuse rating
6 A gG/gN fuse
II 3G Ex nR IIC T6 Gc X
II 3D Ex tc IIIC T80°C Dc IP 67
Mech. life
Max. wire length
Wire support
Features
Ambient temperature
Ex marking
Français
Données techniques
2
Normes de référence
Boîtier
Couvre
Etanchéité
Matériel de contact
Eléments de
commutation
Système de
commutation
Raccordement
Entrée de câble
B
(10% charge
10d
nominal)
T
M
U
imp
U
i
I
the
Catégorie d'utilisation AC-15, DC-13
I
/U
e
e
Protection contre
court-circuit
Durée de vie mécanique >100 000 manoeuvres
distance maxi. de
protection
Support de câble
Caractéristiques
Température ambiante T6 = -20 °C ... +65 °C,
2
Protection antidé-
flagrante
>100 000 operations
50 m
required every 5 m
wire pull and breakage detection
T6 = -20 °C ... +65 °C,
T5 = -20 °C ... +75 °C
II 3G Ex nR IIC T6 Gc X
L
II 3D Ex tc IIIC T80°C Dc IP 67
EN 60947-5-1, -5; EN ISO 13849-1,
EN 60079-0, EN 60079-15, EN 60079-31
fonte d'aluminium, peint
thermoplastique renforcé de fibre de verre,
ultramid
IP 67 selon EN 60529
argent
contact inverseur avec double rupture,
1 NF/1 NO ou 2 NF, type Zb
rupture brusque, contact NF à ouverture posi-
tive A
câble de raccordement H05VV-F, 4 x 0,75 mm
(cosse comprise)
2 x M20 x 1,5
200 000
max. 20 ans
4 kV
250 V
T6: 6 A; T5: 3 A
6 A/250 VAC; 0,25 A/230 VDC
fusible 6 A gG/gN
50 m
chaque 5 m nécessaire
détection de rupture et traction de câble
T5 = -20 °C ... +75 °C
II 3G Ex nR IIC T6 Gc X
L
II 3D Ex tc IIIC T80°C Dc IP 67
2
