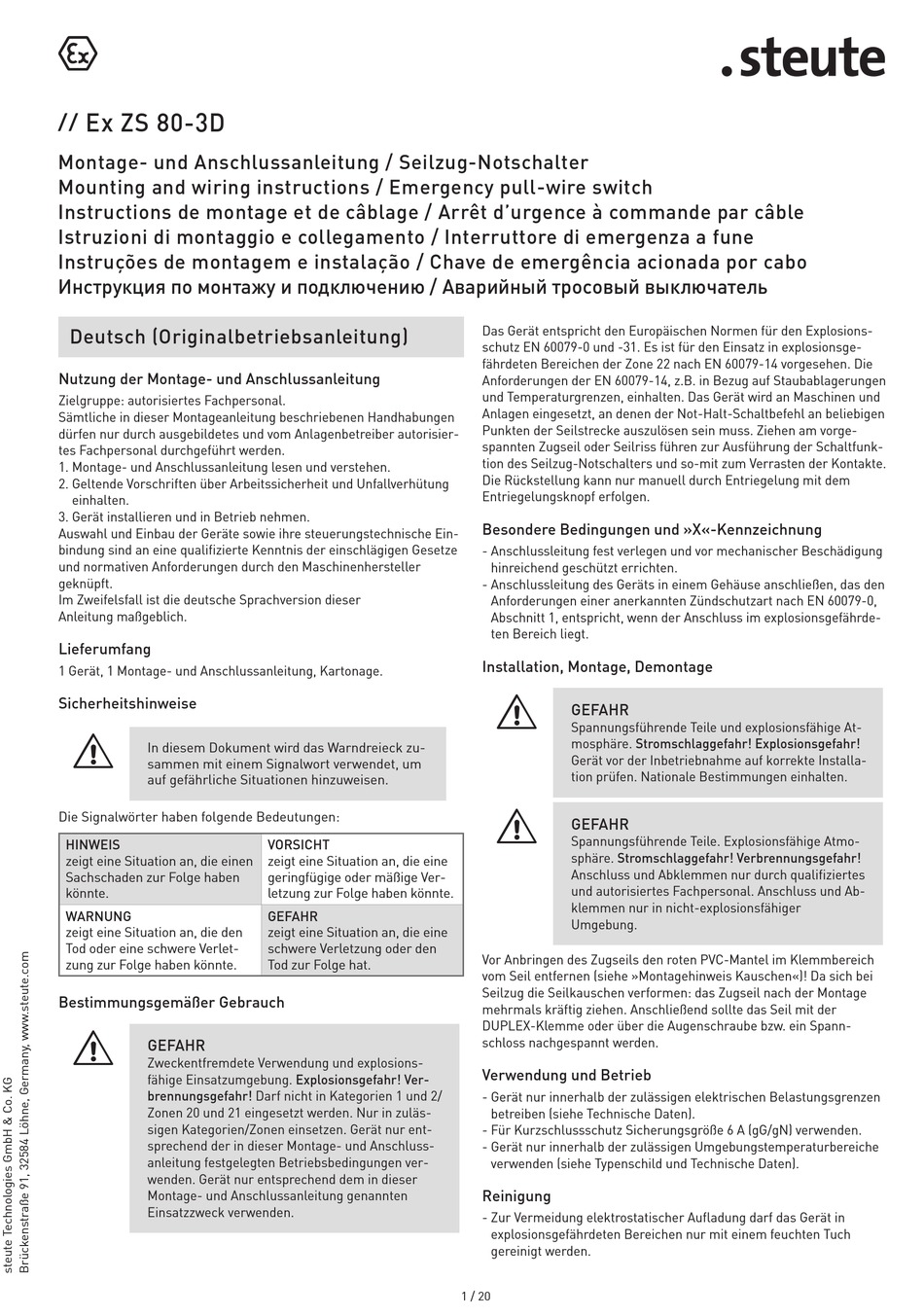

steute Ex ZS 80-3D Montage- Und Anschlussanleitung

Ex ZS 80-3D
//

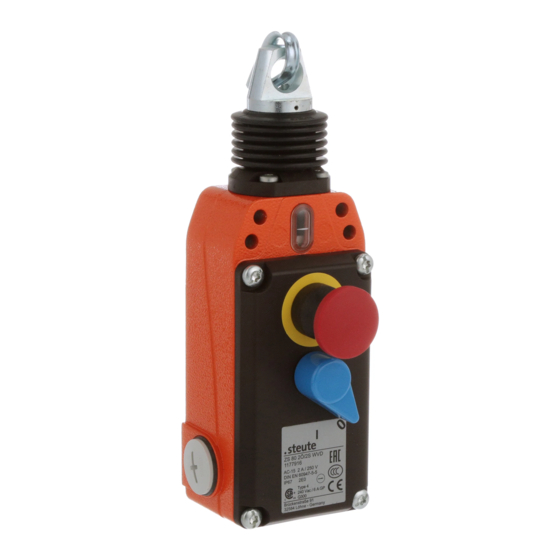

Montage- und Anschlussanleitung / Seilzug-Notschalter
Mounting and wiring instructions / Emergency pull-wire switch
Instructions de montage et de câblage / Arrêt d'urgence à commande par câble
Istruzioni di montaggio e collegamento / Interruttore di emergenza a fune
Instruções de montagem e instalação / Chave de emergência acionada por cabo
Инструкция по монтажу и подключению / Аварийный тросовый выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorien 1 und 2/
Zonen 20 und 21 eingesetzt werden. Nur in zuläs-
sigen Kategorien/Zonen einsetzen. Gerät nur ent-
sprechend der in dieser Montage- und Anschluss-
anleitung festgelegten Betriebsbedingungen ver-
wenden. Gerät nur entsprechend dem in dieser
Montage- und Anschlussanleitung genannten
Einsatzzweck verwenden.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0 und -31. Es ist für den Einsatz in explosionsge-
fährdeten Bereichen der Zone 22 nach EN 60079-14 vorgesehen. Die
Anforderungen der EN 60079-14, z.B. in Bezug auf Staubablagerungen
und Temperaturgrenzen, einhalten. Das Gerät wird an Maschinen und
Anlagen eingesetzt, an denen der Not-Halt-Schaltbefehl an beliebigen
Punkten der Seilstrecke auszulösen sein muss. Ziehen am vorge-
spannten Zugseil oder Seilriss führen zur Ausführung der Schaltfunk-
tion des Seilzug-Notschalters und so-mit zum Verrasten der Kontakte.
Die Rückstellung kann nur manuell durch Entriegelung mit dem
Entriegelungsknopf erfolgen.
Besondere Bedingungen und »X«-Kennzeichnung
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Anschlussleitung des Geräts in einem Gehäuse anschließen, das den
Anforderungen einer anerkannten Zündschutzart nach EN 60079-0,
Abschnitt 1, entspricht, wenn der Anschluss im explosionsgefährde-
ten Bereich liegt.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und Ab-
klemmen nur in nicht-explosionsfähiger
Umgebung.
Vor Anbringen des Zugseils den roten PVC-Mantel im Klemmbereich
vom Seil entfernen (siehe »Montagehinweis Kauschen«)! Da sich bei
Seilzug die Seilkauschen verformen: das Zugseil nach der Montage
mehrmals kräftig ziehen. Anschließend sollte das Seil mit der
DUPLEX-Klemme oder über die Augenschraube bzw. ein Spann-
schloss nachgespannt werden.
Verwendung und Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Für Kurzschlussschutz Sicherungsgröße 6 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Reinigung
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch
gereinigt werden.
1 / 20
