BEDIENUNGSANLEITUNG SERIEN BOXER, MARLIN, FALCON, POLAR

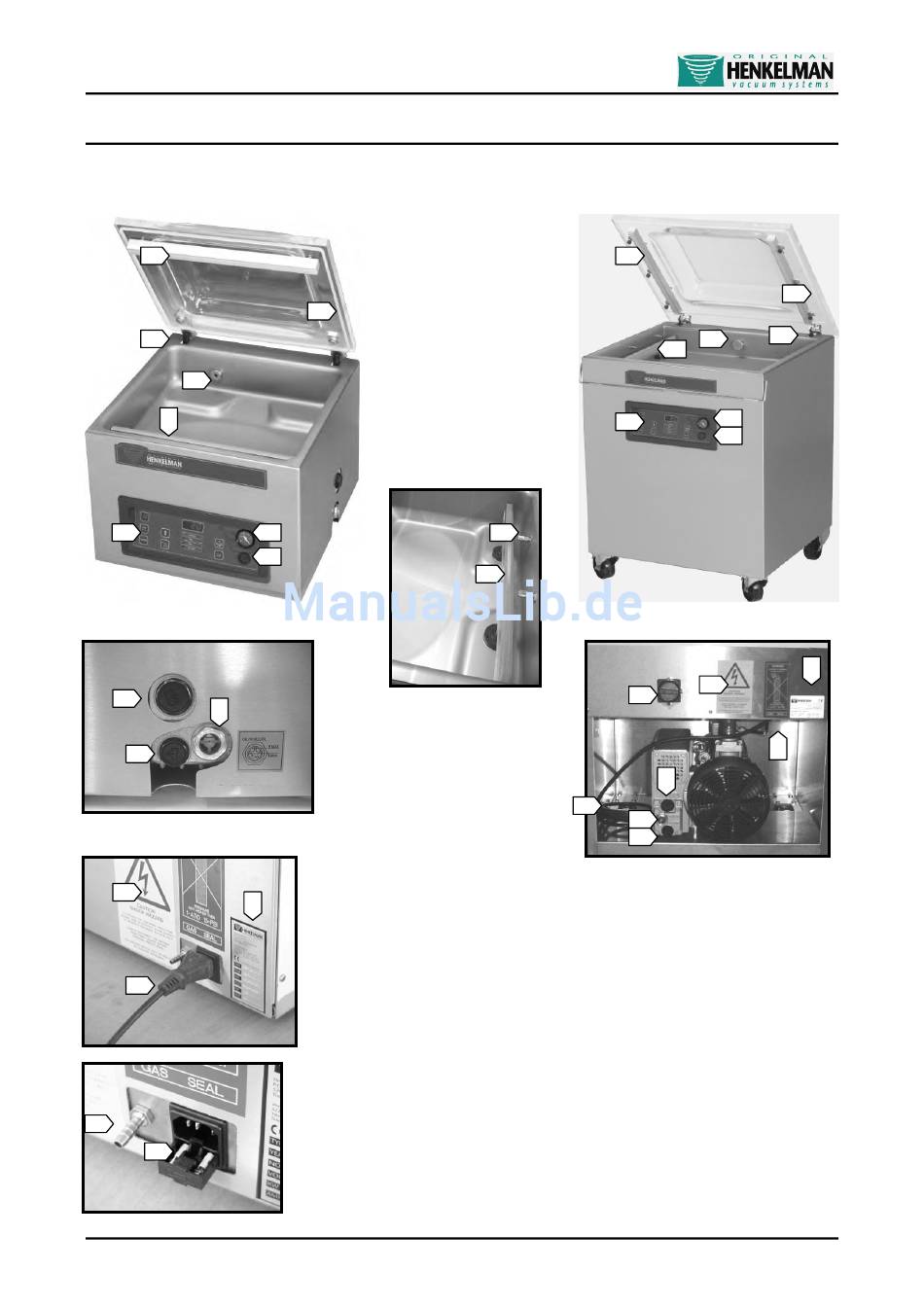

WICHTIGE MASCHINENTEILE

SERIE BOXER
2
5
6
1
7
Modell BOXER, Seite
12
13
11
Modell BOXER, Rückseite
18
17
14
16
15
Versie 11.10 DIG.DU
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
4
Vakuumkammer
8
9
1. Schweißleiste(n) in Vakuumkammer durch Einrastsystem auf Schweißständern
befestigt
2. Silikonhalterung(en) an Acrylglasdeckel montiert
3. Gasröhrchen (falls zutreffend)
4. Abdichtungsgummi in Deckel zum luftdichten Abschluss
5. Gasdruckfedern für das Öffnen des Deckel nach Maschinenzykus
6. Vakuum-/Belüftungsöffnung
7. Bedienungsanzeige
8. Vakuumdruckmeter
9. EIN-/AUS-Schalter
10. Hauptschalter (nur bei Serie MARLIN)
11. Ölablassstopfen
12. Öleinfüllstopfen
13. Ölsichtfenster
14. Netzkabel
15. Sicherungshalterung mit Sicherungen (nur bei Serie BOXER sowie MARLIN 42 und
42 XL)
16. Gasflaschenanschluss (falls zutreffend), Vorsicht! Max. 1 Bar
17. Maschinenschild
18. Warnaufkleber
Aanzicht van onderdelen en machines kunnen afwijken van afbeeldingen
2
7
3
1
10
12
14
13
11
SERIE MARLIN
4
5
6
1
8
9
Modell MARLIN, Rückseite
17
18
16
9
