Installation
Sensormodule einbauen

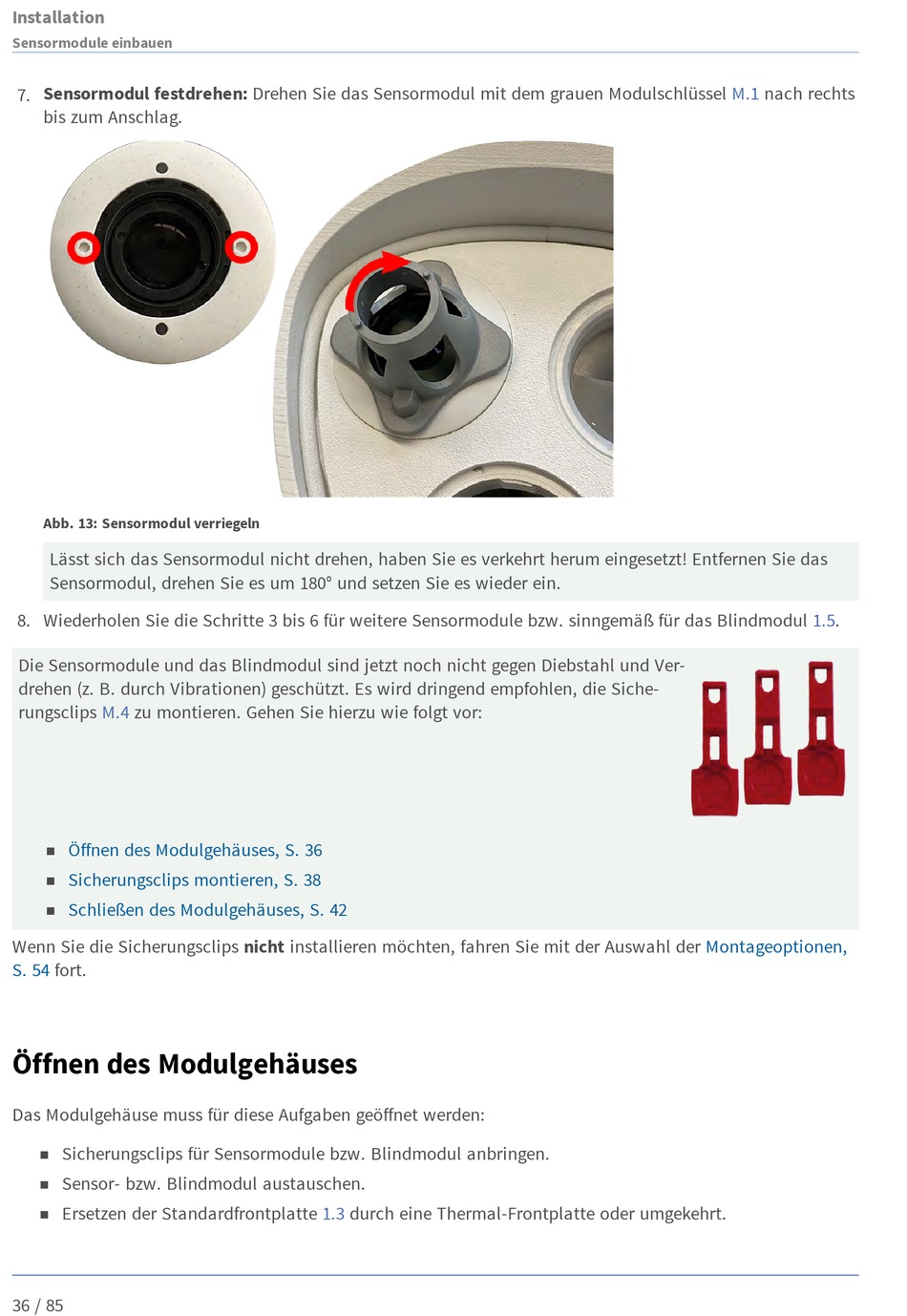

7. Sensormodul festdrehen: Drehen Sie das Sensormodul mit dem grauen Modulschlüssel
bis zum Anschlag.
Abb. 13: Sensormodul verriegeln
Lässt sich das Sensormodul nicht drehen, haben Sie es verkehrt herum eingesetzt! Entfernen Sie das
Sensormodul, drehen Sie es um 180° und setzen Sie es wieder ein.
8. Wiederholen Sie die Schritte 3 bis 6 für weitere Sensormodule bzw. sinngemäß für das Blindmodul 1.5.
Die Sensormodule und das Blindmodul sind jetzt noch nicht gegen Diebstahl und Ver-
drehen (z. B. durch Vibrationen) geschützt. Es wird dringend empfohlen, die Siche-
rungsclips M.4 zu montieren. Gehen Sie hierzu wie folgt vor:
Öffnen des Modulgehäuses, S. 36
n
Sicherungsclips montieren, S. 38
n
Schließen des Modulgehäuses, S. 42
n
Wenn Sie die Sicherungsclips nicht installieren möchten, fahren Sie mit der Auswahl der
S. 54 fort.
Öffnen des Modulgehäuses
Das Modulgehäuse muss für diese Aufgaben geöffnet werden:
Sicherungsclips für Sensormodule bzw. Blindmodul anbringen.
n
Sensor- bzw. Blindmodul austauschen.
n
Ersetzen der Standardfrontplatte
n
36 / 85
1.3 durch eine Thermal-Frontplatte oder umgekehrt.
M.1 nach rechts
Montageoptionen,
