A2

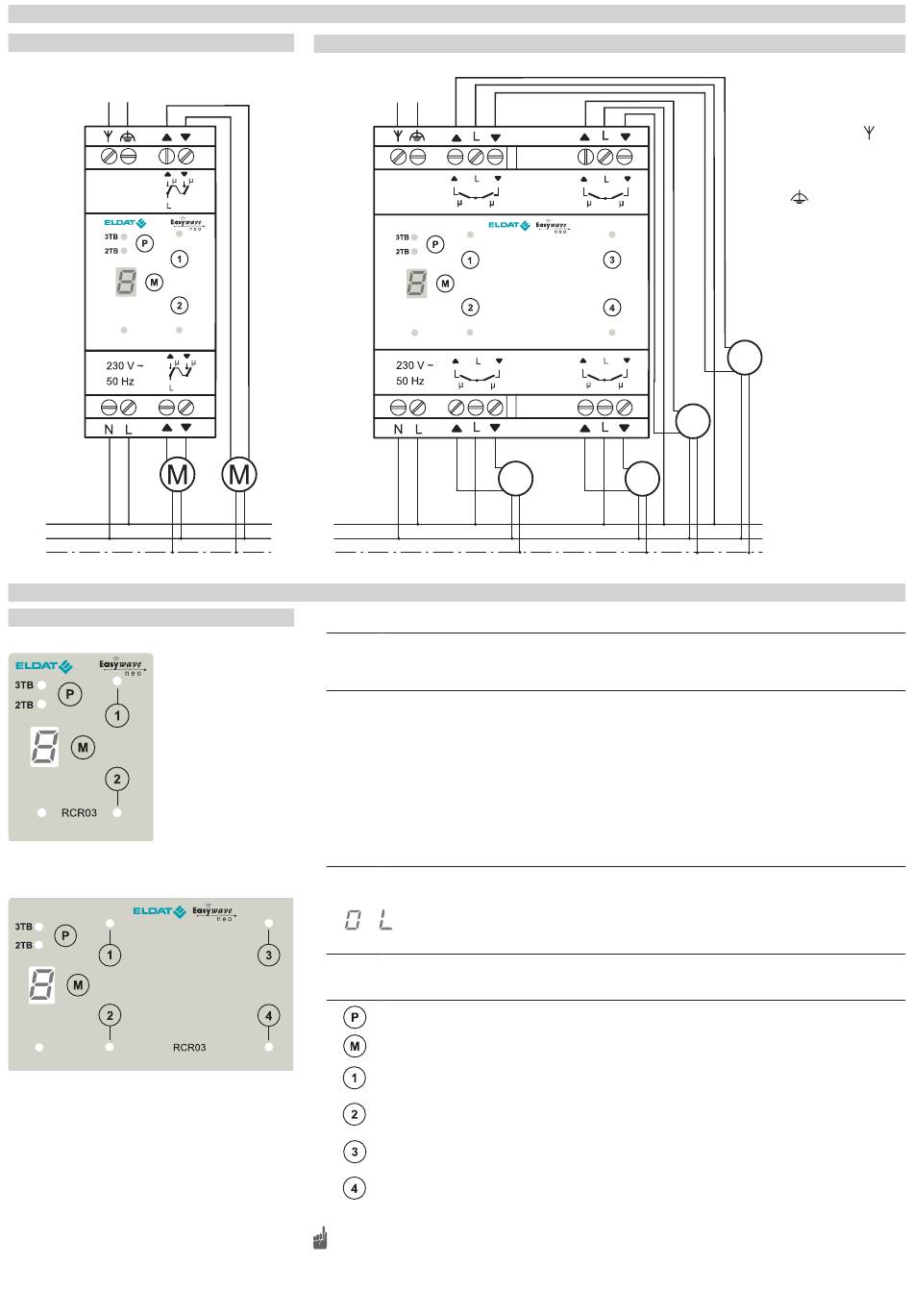

Elektrischer Anschluss
Anschlussplan RCR03 2TE
Anschluss externe Antenne
ACC-ANT50-03-21P
6 A
Power
RCR03
6 A
230 V AC
50 Hz
L
N
PE
B
Bedienung
B1
Bedien- und Anzeigeelemente
Power
RCR03 2TE
Power
RCR03 4TE
2
Anschlussplan RCR03 4TE
Anschluss externe Antenne
ACC-ANT50-03-21P
6 A
Power
6 A
230 V AC
50 Hz
L
N
PE
ANZEIGE
LED
GRÜN
PWR
Power
LED
ROT
3TB
3-Tast-Bedienung
2TB
2-Tast-Bedienung
1
LED Ausgang 1 leuchtet
2
LED Ausgang 2 leuchtet
3
LED Ausgang 3 leuchtet
4
LED Ausgang 4 leuchtet
Digitalanzeige
....
BETÄTIGUNG
Programmiertaste
Modustaste
Kanaltaste 1
Kanaltaste 2
Kanaltaste 3
Kanaltaste 4
Beim Wechsel in den Programmiermodus werden alle Ausgänge ausgeschaltet, die Terrassen-
Funktion (HOLD) deaktiviert und es ist für die Zeit der Programmierung keine Steuerung möglich.
Hiervon ausgenommen ist ein eventuell eingelernter Server. Dieser kann den Empfänger auch
im Programmiermodus steuern.
Bei Rückkehr in die Betriebsbereitschft, bleiben die Ausgänge ausgeschaltet.
6 A
RCR03
6 A
M
M
Betriebsbereitschaft
Versorgungsspannung
liegt an, LED leuchtet.
LED 3TB flackert, wenn ein
Funksignal erkannt wird.
Ausgang 1 geschaltet
Ausgang 2 geschaltet
Ausgang 3 geschaltet
Ausgang 4 geschaltet
Beim Empfang eines einge-
lernten Sendecodes wird die
zugehörige Betriebsart für 2 s
angezeigt.
Betriebsbereitschaft
Ausgang 1 manuell bedienen
(AUF/ZU im Wechsel)
Ausgang 2 manuell bedienen
(AUF/ZU im Wechsel)
Ausgang 3 manuell bedienen
(AUF/ZU im Wechsel)
Ausgang 4 manuell bedienen
(AUF/ZU im Wechsel)
Externe Antenne
anschließen:
Schließen Sie das weiße
Antennenkabel an die
Klemme Antenne
und
das schwarze Kabel an
die Klemme Funktions-
erde
an.
Achtung: Montieren Sie
die Antenne außerhalb
von Metallgehäusen.
Leitungsquerschnitte
2TE
starre Leitungen:
M
1,5 – 2,5 mm²
flexible Leitungen mit
Aderendhülse:
1,0 – 2,5 mm²
M
Leitungsquerschnitte
4TE
starre Leitungen:
1,0 – 2,5 mm²
flexible Leitungen mit
Aderendhülse:
0,75 – 1,5 mm²
Programmiermodus
Anzeige der gewählten
Bedienung.
Signalisierung Lern- oder
Löschbereitschaft.
Anzeige des für die Pro-
grammierung gewählten
Ausgangs.
Anzeige der gewählten
Betriebsart.
Programmiermodus
Programmiermodus starten,
Bedienung auswählen
Betriebsart auswählen
Ausgang 1 wählen
Ausgang 2 wählen
Ausgang 3 wählen
Ausgang 4 wählen
