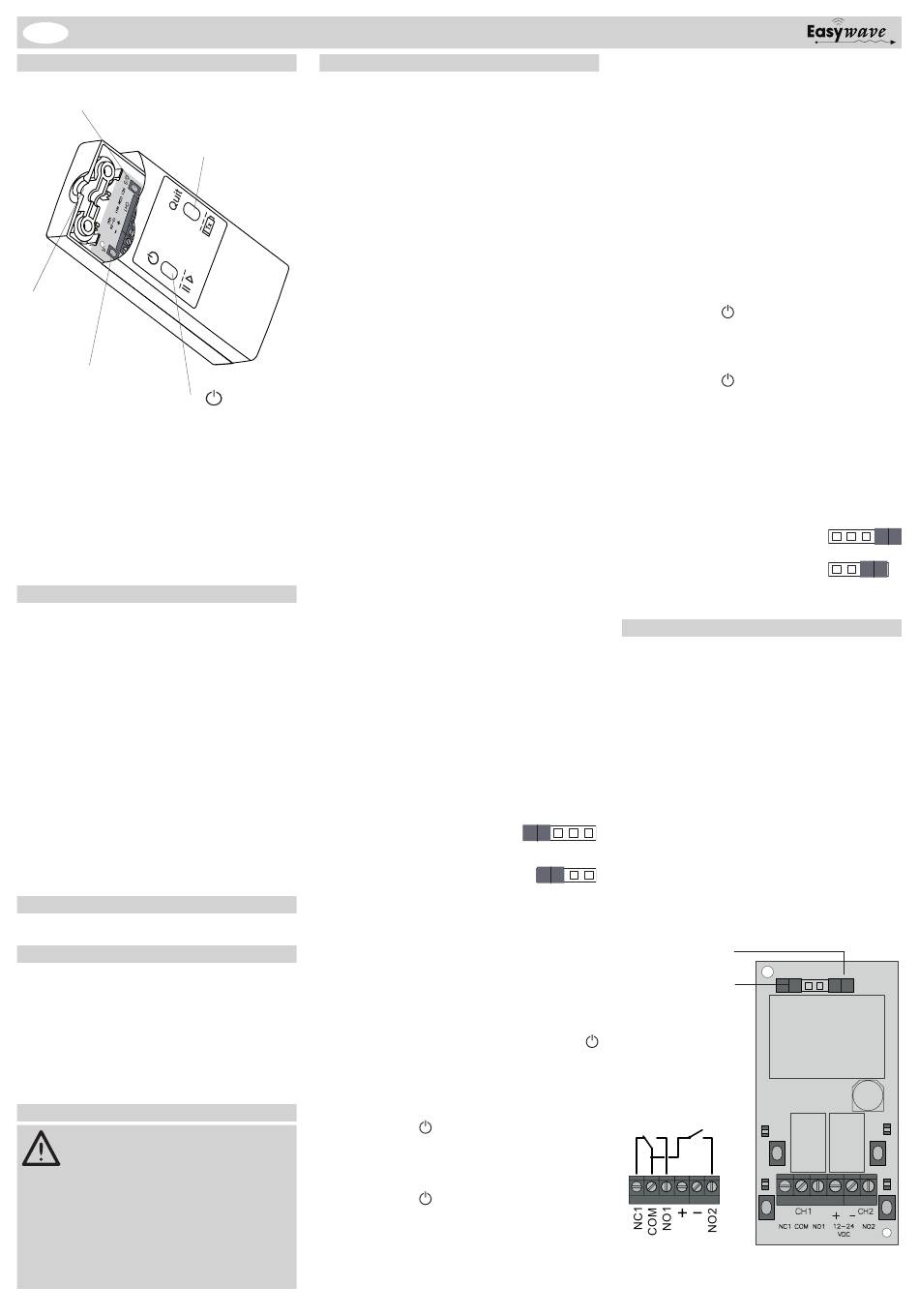

RCL07 Ruf-Empfänger mit interner Programmierung
DE
Ausführungen
Quittungstaste Quit
Programmiertaste Q/S
Funktions-Sender einlernen
Ruf quittieren
und löschen
LED rot
leuchtet: Ruf eingegangen
blinkt:
Kabeldurch-
führung mit
Zugentlastung
Programmiertaste R
RUF-Sender einlernen
und löschen
Funktionstaste
Funktionen aktivieren/deaktivieren
LED grün
leuchtet:
RCL07 betriebsbereit
blinkt:
PFLEGE-Funktion aktiv
aus:
ABSCHALT-Funktion aktiv
oder
RCL07 ohne Spannungs-
versorgung
RCL07E5002C01
868,30 MHz
Technische Daten
Frequenz:
868,30 MHz
Modulation:
FSK
Codierung:
Easywave
Spannungsversorgung: 12-24 V DC
Stromaufnahme:
12 V DC: 19 mA Stand by / 65 mA Last *)
24 V DC: 11 mA Stand by / 31 mA Last *)
Max. Kontaktbelastung: 30 V / 1 A / 30 W
Ausgang:
2 potenzialfreie Relais-
kontakte (1 Wechsler
und 1 Schließer)
Betriebstemperatur:
-20 °C bis +60 °C
Schutzart:
IP54
Abmessungen (B/L/H):
35 / 80 / 20 mm
Gewicht:
38,0 g
Anschlusskabel:
Ø 5 mm
*)
Beide Relais sind geschaltet.
Lieferumfang
Ruf-Empfänger RCL07, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich mit Schutzklein-
spannung (SELV) betrieben werden und aus-
schließlich als Funksteuerung zum Schalten von
Geräten mit Schutzkleinspannung (SELV) ver-
wendet werden.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfältig
durch!
-
Beachten Sie die zulässige Versorgungs-
spannung und die maximale Kontaktbelas-
tung!
-
Lassen Sie nicht funktionierende Empfän-
ger vom Hersteller überprüfen!
-
Nehmen Sie keine eigenmächtigen Verän-
derungen an dem Empfänger vor!
Funktionen
Der Ruf-Empfänger RCL07 hat zwei Kanäle.
Kanal 1 (CH1) wird für die Signalisierung einge-
gangener Rufe genutzt. Kanal 2 (CH2) schaltet
für eine Sekunde bei Empfang eines Unterspan-
nungstelegramms.
Batterie-
Unterspannung
Folgende Anwendungen können damit umge-
setzt werden:
RUF-Funktion
Empfängt der RCL07 das Telegramm eines RUF-
oder VORRANG-Senders, schaltet Kanal 1 (CH1)
entsprechend der programmierten Betriebsart.
Insgesamt können maximal 32 Sendecodes für
RUF- und VORRANG-Sender eingelernt werden.
Das Einlernen erfolgt mit der internen Program-
miertaste R (Seite 2 „RUF-Sender einlernen" bzw.
„VORRANG-Sender einlernen").
Beim Einlernen kann jedem Sender einer der fol-
genden Betriebsarten zugeordnet werden:
IMPULS
Wird eine Sendertaste A/B/C/D gedrückt,
schaltet das Relais CH1 für eine Sekunde.
EIN/AUS
Das Relais CH1 kann gezielt EIN- oder AUS-
geschaltet werden. Die Sendertasten A oder C
schalten EIN, die Sendertasten B oder D schal-
ten AUS.
Zum Ändern der Betriebsart eines bereits einge-
lernten Senders, ist zuerst der Sendecode des
Senders zu löschen und anschließend mit der ge-
wünschten Betriebsart neu einzulernen.
QUITTUNGS-Funktion
Die QUITTUNGS-Funktion signalisiert eingegan-
gene Rufe durch die rote LED QUIT.
Die rote LED erlischt und Kanal CH1 wird zu-
rückgesetzt, sobald der eingegangene Ruf
mit der Taste QUIT oder einem eingelernten
QUITTUNGS-Sender quittiert wurde.
Es können maximal acht QUITTUNGS-Sender
eingelernt werden. Das Einlernen erfolgt mit der
internen Programmiertaste Q/S (Seite 2 „FUNK-
TIONS-Sender einlernen").
Die QUITTUNGS-Funktion kann durch das Set-
zen des Jumpers J2 aktiviert oder deaktiviert
werden:
aktiviert:
deaktiviert:
Werksseitig ist die QUITTUNGS-Funktion aktiviert.
PFLEGE-Funktion
Wenn die PFLEGE-Funktion aktiviert wird, wer-
den für 15 Minuten alle Rufe ignoriert.
Nach Ablauf der 15 Minuten, deaktiviert sich die
PFLEGE-Funktion automatisch, kann aber auch
jederzeit manuell deaktiviert werden.
Die PFLEGE-Funktion wird mit einem separaten
PFLEGE-Sender oder am Gerät über die Taste
aktiviert oder deaktiviert.
AKTIVIEREN
Tastencode B oder D eines PFLEGE-Senders
oder
Funktionstaste
DEAKTIVIEREN
Tastencode A oder C eines PFLEGE-Senders
oder
Funktionstaste
Während die PFLEGE-Funktion aktiv ist, blinkt
die grüne LED.
Maximal können acht PFLEGE-Sender eingelernt
werden. Das Einlernen erfolgt mit der internen
Programmiertaste Q/S (Seite 2 „FUNKTIONS-
Sender einlernen").
1-Tast-Bedienung
2-Tast-Bedienung
4 3 2
J2 Pos. 4
4 3 2
J2 Pos. 3+4
J2
J1
4
3
2
1
:
(grüne LED blinkt)
(> 1,6 s aber < 10 s)
:
(grüne LED leuchtet/aus)
< 5 s
Q/S
ABSCHALT-Funktion
Die ABSCHALT-Funktion ermöglicht das unbe-
grenzte Stummschalten von RUF-Sendern.
Sobald die ABSCHALT-Funktion aktiv ist, werden
nur noch Rufe von eingelernten VORRANG-Sen-
dern ausgewertet. (Seite 2 „VORRANG-Sender
einlernen"). Rufe von normalen RUF-Sendern
werden ignoriert.
Die Abschaltung des RCL07 kann entweder am
Gerät selbst oder mit einem, separat einzuler-
nenden, ABSCHALT-Sender erfolgen (Seite 2
„FUNKTIONS-Sender einlernen"):
RCL07 AB-Schalten
Tastencode B oder D eines ABSCHALT-Senders
oder
Funktionstaste
> 10 s
RCL07 EIN-Schalten
Tastencode A oder C eines ABSCHALT-Senders
oder
Funktionstaste
> 5 s
Bei aktivierter ABSCHALT-Funktion, ist die grüne
LED aus. Eine Kontrolle der Versorgungsspan-
nung ist in diesem Zustand nicht möglich.
Nach einer Spannungsunterbrechung, ist der
RCL07 grundsätzlich eingeschaltet.
Um die ABSCHALT-Funktion nutzen zu können,
muss diese zunächst am Jumper J1 freigeschal-
tet werden:
gesperrt:
J1 Pos. 1
freigeschaltet:
J1 Pos. 1-2
Werksseitig ist die ABSCHALT-Funktion gesperrt.
Inbetriebnahme
Achten Sie auf eine ungehinderte Funkverbin-
dung. Vermeiden Sie die Montage in einem Ver-
teilerkasten, Gehäusen aus Metall, in unmittel-
barer Nähe von großen Metallobjekten, auf dem
Boden oder in dessen Nähe.
1. Lösen Sie die zwei Schrauben auf der Rück-
seite und öffnen Sie das Gehäuse.
2. Aktivieren oder Deaktivieren Sie die ge-
wünschten Funktionen mit den Jumpern J1
und J2.
3. Schließen Sie die Versorgungsspannung und
1
die zu schaltenden Schutzkleinspannungs-
verbraucher an.
4. Übertragen Sie die Codierung der Sender auf
1
den Empfänger (Seite 2 „Programmierung").
5. Schrauben Sie das Gehäuse wieder zusam-
men.
Jumper J1
Jumper J2
CH1
:
(Wechsler)
NC1, COM, NO1
CH2
:
(Schließer)
COM, NO2
Spannungsversor-
gung
: +,-
(12-24V DC)
R
Q/S
:
(grüne LED aus)
:
(grüne LED leuchtet)
4 3 2
1
4 3 2
1
J2
J1
4
3
2
1
R
