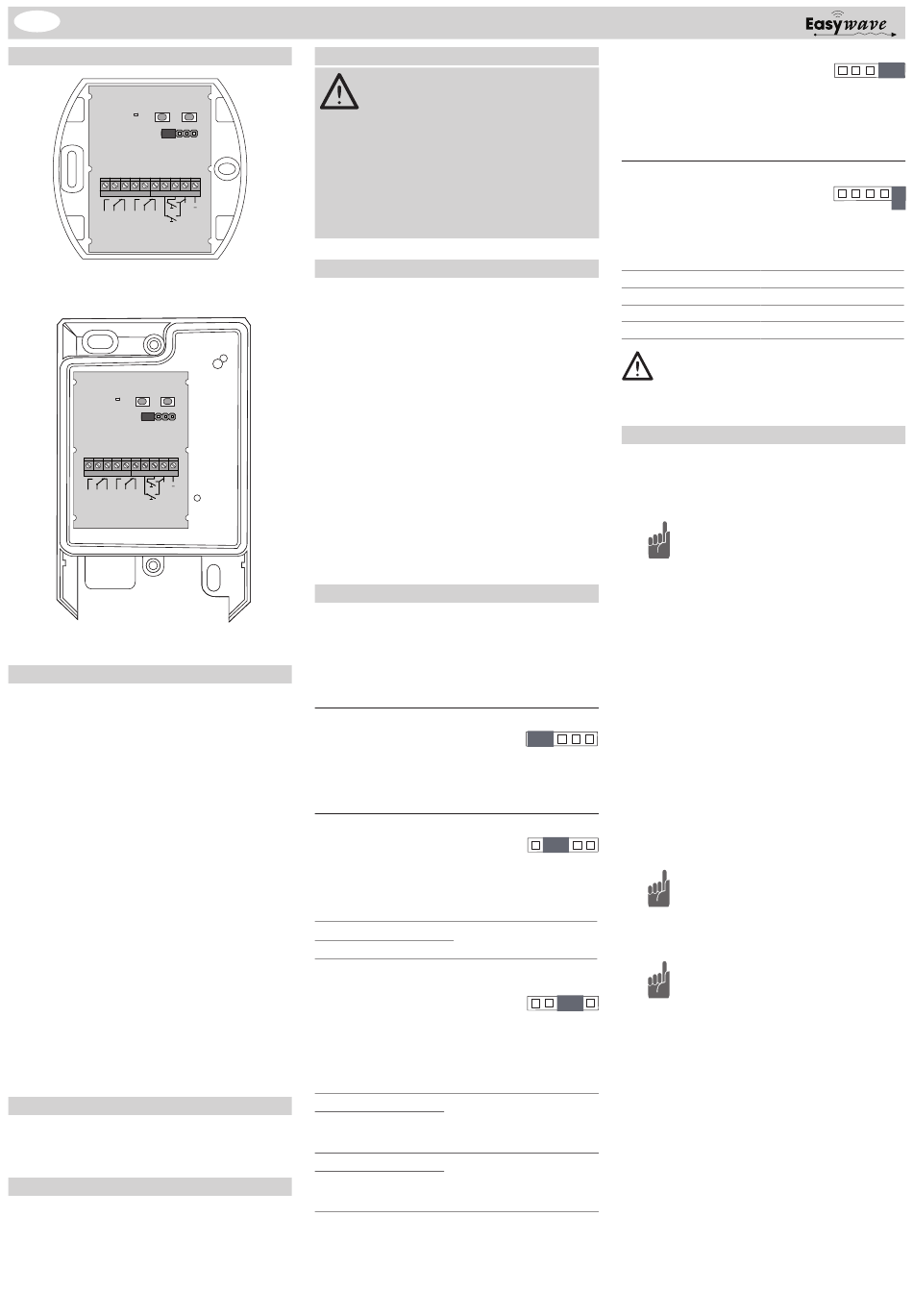

Eldat RCL03 Kurzanleitung

RCL03 | RCL04
DE
Ausführungen
LED P1
1 2 3
X5 X6
T2
14 11 12 24 21 22
CH1 CH2
T1
RCL03E5002B01 Schutzart IP20
LED P1 P2
1 2 3 4 5
J1
X5 X6
~ ~
+
T2
VIN
14 11 12 24 21 22
12-24VAC
CH2 12-32VDC
CH1
T1
RCL04E5002B01 Schutzart IP65
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave
Spannungsversorgung:
- AC: 12-24 V
- DC: 12-32 V
Leistungsaufnahme: 0,18 W Stand by
0,6 W Relais geschaltet
(ohne Last)
Schutzart: RCL03: IP20
RCL04: IP65
Eingang: 2 externe Taster
Ausgang: 2 potenzialfreie
Relaiskontakte
(Wechsler)
Max. Kontaktbelastung:
- AC: 60 V / 1 A / 60 VA
- DC: 60 V / 1 A / 30 W
Betriebstemperatur: -20°C bis +60°C
Abmessungen (B/L/H): RCL03: 70 / 64 / 35 mm
RCL04: 72 / 114 / 36 mm
Gewicht: RCL03: ca. 50 g
RCL04: ca. 100 g
Lieferumfang
Mini-Empfänger, Befestigungsmaterial (RCL03:
Klebepad, RCL04: Schrauben und Dübel),
Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich mit Schutzklein-
spannung (SELV) betrieben und ausschließlich
als Funksteuerung zum Schalten von Geräten mit
Schutzkleinspannung (SELV) verwendet werden.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen!
Mini-Empfänger
Sicherheitshinweise
P2
Achtung! Beachten Sie die zulässige Versor-
4 5
J1
gungsspannung und die maximale Kontaktbe-
lastung!
Lassen Sie nicht funktionierende Empfänger
vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
~ ~
+
VIN
12-24VAC rungen an dem Empfänger vor!
12-32VDC
Funktion
Die Mini-Empfänger RCL03 und RCL04 werden
mit einer Spannung im Bereich von 12-24 V AC
oder 12-32 V DC betrieben.
Es können zwei potenzialfreie Relaisausgänge
geschaltet werden.
Der Empfänger kann insgesamt 32 verschiedene
Sendecodes von Easywave-Funksendern spei-
chern. Die Speicherplätze können beliebig auf die
beiden Ausgänge aufgeteilt werden.
Wird ein Sender in beide Ausgänge eingelernt,
belegt er trotzdem nur einen Speicherplatz.
Zusätzlich besteht die Möglichkeit, je Ausgang
einen externen Taster anzuschließen und mit die-
sem das jeweilige Relais entsprechend der mit
den Jumper eingestellten Betriebsart zu schalten.
Hierzu müssen die Tasteingänge T1 und T2 mit
der Versorgungsspannung VIN1 beschaltet wer-
den.
Betriebsarten
Der Empfänger kann in fünf Betriebsarten betrie-
ben und mit Easywave-Sendern in der 1-Tast-,
2-Tast- oder 3-Tast-Bedienung angesteuert wer-
den. Mit dem Jumper wird festgelegt, welche
Betriebsart einem Easywave-Sender beim Einler-
nen zugewiesen wird.
IMPULS
(1-Tast-Bedienung)
Wenn eine Sendertaste oder ein externer Taster
betätigt wird, schaltet der entsprechende Aus-
gang für eine Sekunde.
EIN/AUS
(2-Tast-Bedienung)
Jeder Ausgang kann separat EIN und AUS ge-
schaltet werden.
Sendertaste
A oder C
B oder D
MOTOR (AUF/ZU)
(2-Tast-Bedienung
Die Relais werden kombiniert angesteuert und
sind gegeneinander verriegelt.
STOPP mit Gegenrichtung
Sendertaste
A oder C
Taster T1
B oder D
Taster T2
Die maximale Laufzeit beträgt 90 Sekunden.
Bevor Sie den Empfänger anschließen
und benutzen, lesen Sie bitte diese An-
leitung sorgfältig durch!
1
J1
1
J1
Funktion
EIN
AUS
1
J1
)
Funktion
AUF
STOPP
für Richtung ZU
ZU
STOPP
für Richtung AUF
TOTMANN
(1-Tast-Bedienung)
Jeder Ausgang kann separat geschaltet werden
und schaltet solange, wie die entsprechende
Sendertaste oder der externe Taster betätigt wer-
den (per Funk max. 36 Sekunden).
MOTOR (AUF/STOPP/ZU)
(3-Tast- / 4-Tast-Bedienung)
Die Relais werden kombiniert angesteuert und
sind gegeneinander verriegelt.
Sendertaste
A
B
C
D
Die Taster T1 und T2 arbeiten hier in der
2-Tast-Bedienung!
Die maximale Laufzeit beträgt 90 Sekun-
den.
Montieren und Anschließen
1. Entfernen Sie den Gehäusedeckel.
2. Befestigen Sie den Empfänger mit dem bei-
liegenden Befestigungsmaterial an einem ge-
eigneten Ort.
Achten Sie auf eine ungehinderte Funk-
verbindung. Vermeiden Sie die Monta-
ge in einem Verteilerkasten, Gehäusen
aus Metall, in unmittelbarer Nähe von
großen Metallobjekten, auf dem Boden
oder in dessen Nähe.
Alle Anschlussleitungen dürfen maximal
3 m lang sein!
Führen Sie beim Anschluss des RCL04
alle Anschlusskabel durch die Öffnung
an der Unterseite über die wasserdichte
PG-Verschraubung in das Gerät ein.
3. Setzen Sie den Jumper entsprechend der ge-
2 3 4 5
wünschten Betriebsart.
4. Schließen Sie die Versorgungsspannung und
die zu schaltenden Schutzkleinspannungs-
verbraucher entsprechend Anschlussplan an.
ODER
Schließen Sie die Versorgungsspannung und
2 3 4 5
die zu schaltenden Verbraucher für die Motor-
steuerung entsprechend Anschlussplan an.
In der Betriebsart MOTOR darf der
Empfänger nur mit 12-32 V DC betrie-
ben werden.
6. Schließen Sie bei Bedarf die externen Taster
an die Klemmen T1 und T2 an.
Mit den externen Tastern werden die
Ausgänge entsprechend der aktuell mit
2 3 4 5
dem Jumper eingestellten Betriebsart
geschaltet.
7. Übertragen Sie die Codes der Sendertasten
auf den Empfänger (siehe „Sender einlernen
(Programmierung)").
8. Setzen Sie den Gehäusedeckel wieder auf.
1 2 3 4 5
J1
1 2 3 4 5
J1
Funktion
AUF
ZU
STOPP
STOPP
