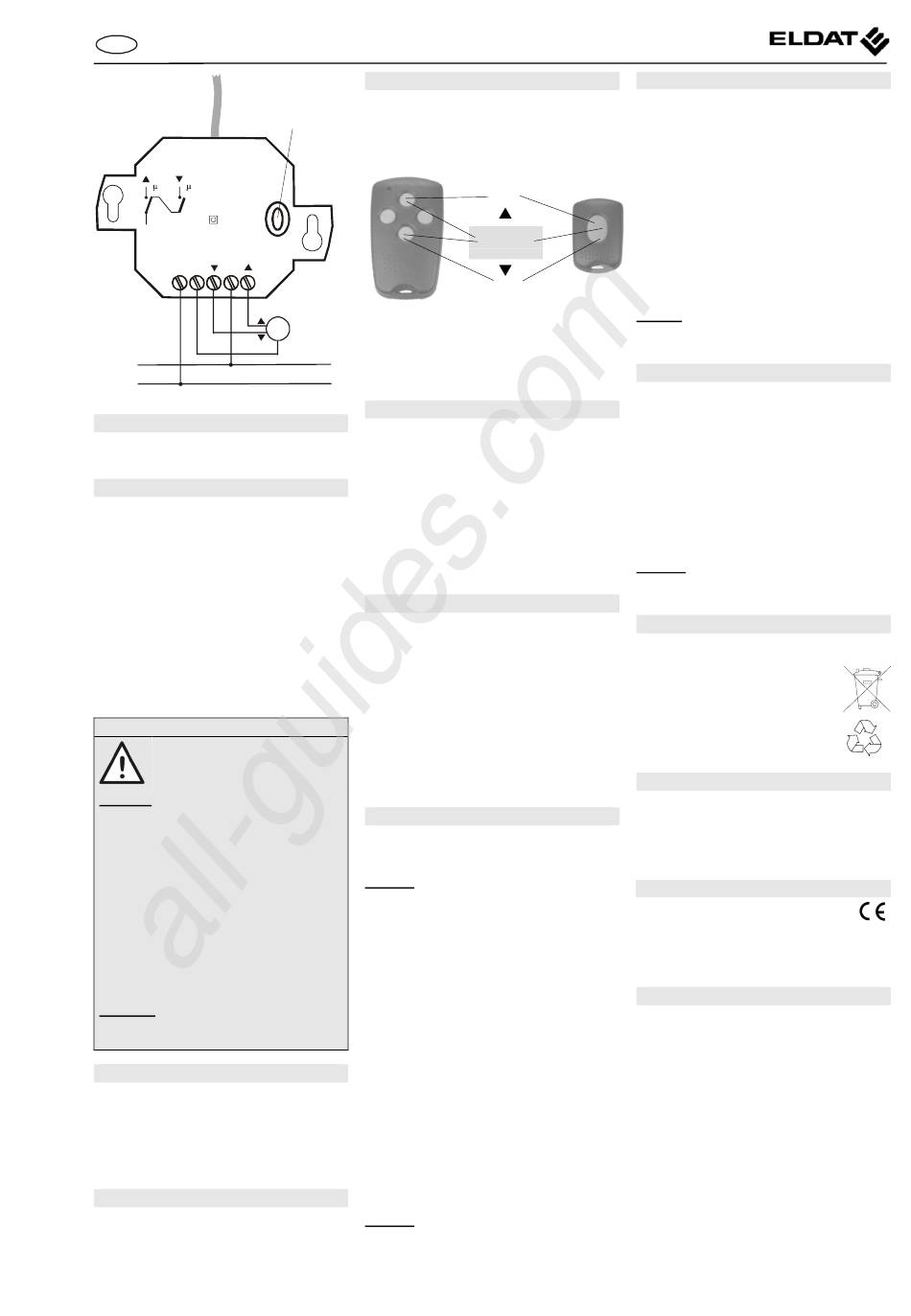

Eldat RCJ01-Serie Bedienungsanleitung

D
Unterputz-Empfänger RCJ01
Antenne
Programmiertaste
L 4A
N N L
L
230 V
N
Ausführungen
RCJ01-4102M-01 2-Kanal 433,92 MHz
RCJ01-5002M-01 2-Kanal 868,30 MHz
Technische Daten
Frequenz: 433,92 bzw. 868,30 MHz
Modulation: ASK
Spannungsversorgung: 230 V AC / 50 Hz
Stromaufnahme: ca. 30 mA
Schutzart: IP40
Betriebstemperatur: -20° C bis +60° C
Ausgang: 2 potenzialbehaftete
Relaiskontakte
(Schließer)
Max. Kontaktbelastung:
- ohmsche Last cos ϕ=1:
4,0 A
- induktive Last cos ϕ=0,8:
3,2 A
Sicherheitshinweise
Bevor Sie das Gerät anschließen
und bedienen, lesen Sie bitte
diese Anleitung sorgfältig durch!
Achtung! Die elektrische Installation darf
ausschließlich durch eine zugelassene
Elektrofachkraft vorgenommen werden!
Beachten Sie geltende Gesetze, Normen und
Vorschriften sowie die Herstellerhinweise der
Rollladen-/Markisen-Antriebe!
Lassen Sie nicht funktionierende Empfänger
vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Ver-
änderungen am Empfänger vor!
Die Relaiskontakte sind nur geeignet für
einphasige Versorgung! Die Kontakte dürfen
nicht für Schaltkreise mit Schutzkleinspan-
nung verwendet werden!
Warnung! Die Isolierung der Antenne darf
nicht beschädigt werden! Die Antenne
kann unter Spannung stehen!
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur als Funksteuerung in
Verbindung mit Rollladen- oder Markisen-
Antrieben verwendet werden!
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestimmungs-
fremden Gebrauch entstehen!
Betriebsart
•
AUF/ZU-Funktion
All manuals and user guides at all-guides.com
Funktionsweise
Der Unterputz-Empfänger dient zur Steuerung
eines Rollladen- bzw. einer Markisenantriebes.
mit LED
Die Bedienung des Empfängers ist mit Mehr-
kanal- und auch mit 1-Kanal-Sendern möglich.
Zwei-Tasten-Bedienung
Sie können für die Funktionen AUF und ZU je
M
10 Codes speichern.
Die Rollladen-Laufzeit ist auf 3 Minuten be-
grenzt. Danach erfolgt eine automatische
Laufabschaltung.
Montagehinweise
•
Achten Sie auf eine ungehinderte Verbin-
dung zwischen Sender und Empfänger.
Mauerwerk und andere dämpfende Mate-
rialien verringern die Reichweite der Funk-
übertragung.
•
Vermeiden Sie die Montage in der Nähe
großer Metallflächen und in der Nähe des
Bodens. Sollte eine Montage in Nähe von
Metallflächen nicht zu vermeiden sein, hal-
ten Sie einen Mindestabstand von 0,1 m
ein.
Empfänger in Betrieb nehmen
1. Entnehmen Sie den Empfänger der Ver-
packung.
2. Montieren Sie den Empfänger entspre-
chend der örtlichen Gegebenheiten.
3. Klemmen Sie die Versorgungsspannung
und den Rollladen-/Markisen-Motor ent-
sprechend Anschlussplan an. Beachten
Sie die gültigen elektrischen Vorschrif-
ten.
4. Übertragen Sie die Codes der Sender-
tasten auf den Empfänger (siehe Abschnitt
„Sender einlernen").
Sender einlernen
Im Modus „Sender einlernen" übertragen Sie
die Codes Ihrer Sendertasten auf den Emp-
fänger.
Hinweis: Sie können für die Funktionen AUF
und ZU auch gleiche Codes programmieren
(z.B. bei Verwendung von 1-Kanal-Sendern).
1. Drücken Sie kurz (< 1,6 Sekunden) die
Programmiertaste. Der Programmiermo-
dus wird aktiviert. Die LED der Funksteue-
rung blinkt.
2. Halten Sie die Kanaltaste Ihres Senders
gedrückt, mit der Sie Ihren Rollladen / Ihre
Markise öffnen wollen (AUF-Funktion).
Wenn der Code gespeichert wurde, leuch-
tet die LED für 1 Sekunde und blinkt dann.
3. Halten Sie danach die Kanaltaste Ihres
Senders gedrückt, mit der Sie Ihren Rollla-
den / Ihre Markise schließen wollen (ZU-
Funktion). Der Code wird übertragen.
Wurden die Codes für die AUF- und ZU-
Funktion gespeichert, leuchtet die LED für
ca. 4 Sekunden.
Zum Lernen eines weiteren Senders wieder-
holen Sie die Schritte 1 bis 3.
Sind alle Speicherplätze belegt, blinkt die LED
für ca. 4 Sekunden.
Hinweis: Durch kurzes Drücken der Prog-
rammiertaste können Sie den Programmier-
vorgang abbrechen.
Gezieltes Löschen eines AUF/ZU-Codes
Im Modus „Gezieltes Löschen" löschen Sie
alle die Codes für die Funktionen AUF und ZU,
die mit der betätigten Sendertaste verknüpft
sind.
1. Drücken Sie kurz die Programmiertaste
Ein-Tasten-Bedienung
AUF
2. Halten Sie die Programmiertaste länger als
STOPP
oder
3. Drücken Sie die gewünschte Kanaltaste
Gegenrichtung
ZU
Hinweis: Durch kurzes Drücken der Prog-
rammiertaste können Sie den Löschvorgang
abbrechen.
Reset (Speicher komplett löschen)
Im Modus "Reset" löschen Sie alle im Emp-
fänger gespeicherten Codes.
1. Drücken Sie kurz die Programmiertaste
2. Halten Sie die Programmiertaste länger als
3. Drücken Sie die Programmiertaste erneut
Hinweis: Durch kurzes Drücken der Pro-
grammiertaste können Sie den Löschvorgang
abbrechen.
Entsorgungshinweise
Altgeräte dürfen nicht mit dem Hausmüll ent-
sorgt werden!
Entsorgen Sie das Altgerät über
eine Sammelstelle für Elektronik-
schrott oder über Ihren Fachhändler.
Entsorgen Sie das Verpackungsma-
terial in die Sammelbehälter für
Pappe, Papier und Kunststoffe.
Gewährleistung
Innerhalb der gesetzlichen Garantiezeit besei-
tigen wir unentgeltlich Mängel des Gerätes,
die auf Material- oder Herstellungsfehler
beruhen, durch Reparatur oder Umtausch.
Die Garantie erlischt bei Fremdeingriff.
Konformität
Dieses Produkt erfüllt die wesentli-
chen Anforderungen der R&TTE-
Richtlinie 1999/5/EG.
Die Konformitätserklärung ist auf folgender
Internetseite abrufbar: www.eldat.de.
Kundendienst
Sollten trotz sachgerechter Handhabung
Störungen auftreten oder wurde das Gerät
beschädigt, wenden Sie sich bitte an folgende
Adresse:
ELDAT GmbH
Im Gewerbepark 14
D-15711 Zeesen
Deutschland
Telefon: +49 (0) 33 75 / 90 37-310
Telefax: +49 (0) 33 75 / 90 37-90
Internet: www.eldat.de
e-Mail: info@eldat.de
(<1,6 Sekunden). Der Programmiermodus
wird aktiviert. Die LED blinkt.
1,6 Sekunden gedrückt. Der Löschmodus
wird aktiviert. Die LED blinkt sehr schnell.
Ihres Senders. Wenn die LED für ca.
4 Sekunden leuchtet, wurden die ent-
sprechenden Codes für die Funktionen
AUF und ZU gelöscht.
(<1,6 Sekunden). Der Programmiermodus
wird aktiviert. Die LED blinkt.
1,6 Sekunden gedrückt. Der Löschmodus
wird aktiviert. Die LED blinkt sehr schnell.
länger als 1,6 Sekunden. Wenn die LED
für ca. 4 Sekunden leuchtet, wurden alle
Speicherplätze gelöscht.
66691 0505 D/GB
