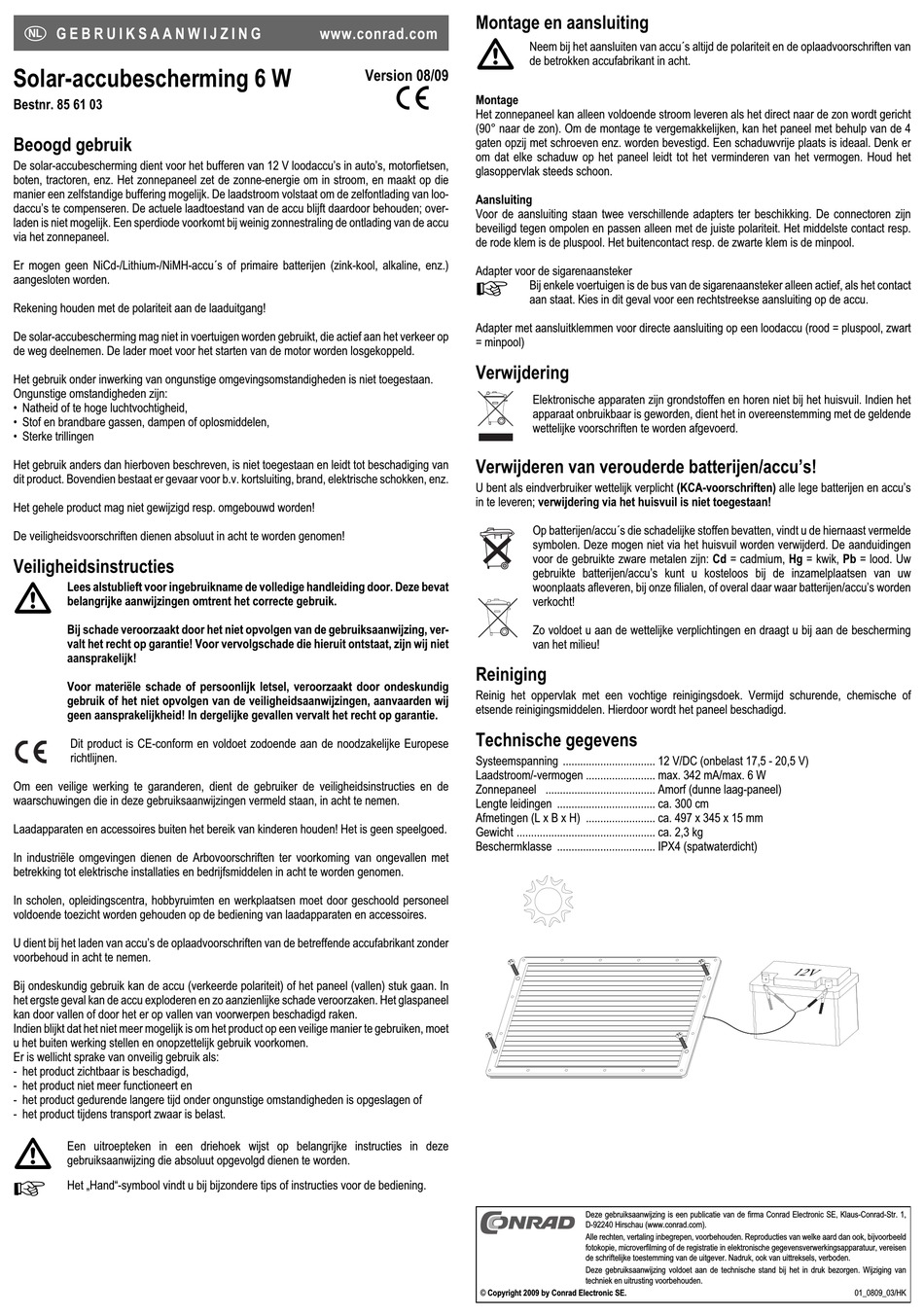

G E B R U I K S A A N W I J Z I N G
Solar-accubescherming 6 W
Bestnr. 85 61 03
Beoogd gebruik
De solar-accubescherming dient voor het bufferen van 12 V loodaccu's in auto's, motorfietsen,
boten, tractoren, enz. Het zonnepaneel zet de zonne-energie om in stroom, en maakt op die
manier een zelfstandige buffering mogelijk. De laadstroom volstaat om de zelfontlading van loo-
daccu's te compenseren. De actuele laadtoestand van de accu blijft daardoor behouden; over-
laden is niet mogelijk. Een sperdiode voorkomt bij weinig zonnestraling de ontlading van de accu
via het zonnepaneel.
Er mogen geen NiCd-/Lithium-/NiMH-accu´s of primaire batterijen (zink-kool, alkaline, enz.)
aangesloten worden.
Rekening houden met de polariteit aan de laaduitgang!
De solar-accubescherming mag niet in voertuigen worden gebruikt, die actief aan het verkeer op
de weg deelnemen. De lader moet voor het starten van de motor worden losgekoppeld.
Het gebruik onder inwerking van ongunstige omgevingsomstandigheden is niet toegestaan.
Ongunstige omstandigheden zijn:
• Natheid of te hoge luchtvochtigheid,
• Stof en brandbare gassen, dampen of oplosmiddelen,
• Sterke trillingen
Het gebruik anders dan hierboven beschreven, is niet toegestaan en leidt tot beschadiging van
dit product. Bovendien bestaat er gevaar voor b.v. kortsluiting, brand, elektrische schokken, enz.
Het gehele product mag niet gewijzigd resp. omgebouwd worden!
De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!
Veiligheidsinstructies
Lees alstublieft voor ingebruikname de volledige handleiding door. Deze bevat
belangrijke aanwijzingen omtrent het correcte gebruik.
Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, ver-
valt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet
aansprakelijk!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig
gebruik of het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij
geen aansprakelijkheid! In dergelijke gevallen vervalt het recht op garantie.
Dit product is CE-conform en voldoet zodoende aan de noodzakelijke Europese
richtlijnen.
Om een veilige werking te garanderen, dient de gebruiker de veiligheidsinstructies en de
waarschuwingen die in deze gebruiksaanwijzingen vermeld staan, in acht te nemen.
Laadapparaten en accessoires buiten het bereik van kinderen houden! Het is geen speelgoed.
In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met
betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.
In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel
voldoende toezicht worden gehouden op de bediening van laadapparaten en accessoires.
U dient bij het laden van accu's de oplaadvoorschriften van de betreffende accufabrikant zonder
voorbehoud in acht te nemen.
Bij ondeskundig gebruik kan de accu (verkeerde polariteit) of het paneel (vallen) stuk gaan. In
het ergste geval kan de accu exploderen en zo aanzienlijke schade veroorzaken. Het glaspaneel
kan door vallen of door het er op vallen van voorwerpen beschadigd raken.
Indien blijkt dat het niet meer mogelijk is om het product op een veilige manier te gebruiken, moet
u het buiten werking stellen en onopzettelijk gebruik voorkomen.
Er is wellicht sprake van onveilig gebruik als:
- het product zichtbaar is beschadigd,
- het product niet meer functioneert en
- het product gedurende langere tijd onder ongunstige omstandigheden is opgeslagen of
- het product tijdens transport zwaar is belast.
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze
gebruiksaanwijzing die absoluut opgevolgd dienen te worden.
Het „Hand"-symbool vindt u bij bijzondere tips of instructies voor de bediening.
Montage en aansluiting
www.conrad.com
Version 08/09
°
Montage
Het zonnepaneel kan alleen voldoende stroom leveren als het direct naar de zon wordt gericht
(90° naar de zon). Om de montage te vergemakkelijken, kan het paneel met behulp van de 4
gaten opzij met schroeven enz. worden bevestigd. Een schaduwvrije plaats is ideaal. Denk er
om dat elke schaduw op het paneel leidt tot het verminderen van het vermogen. Houd het
glasoppervlak steeds schoon.
Aansluiting
Voor de aansluiting staan twee verschillende adapters ter beschikking. De connectoren zijn
beveiligd tegen ompolen en passen alleen met de juiste polariteit. Het middelste contact resp.
de rode klem is de pluspool. Het buitencontact resp. de zwarte klem is de minpool.
Adapter voor de sigarenaansteker
Adapter met aansluitklemmen voor directe aansluiting op een loodaccu (rood = pluspool, zwart
= minpool)
Verwijdering
Verwijderen van verouderde batterijen/accu's!
U bent als eindverbruiker wettelijk verplicht (KCA-voorschriften) alle lege batterijen en accu's
in te leveren; verwijdering via het huisvuil is niet toegestaan!
Reiniging
Reinig het oppervlak met een vochtige reinigingsdoek. Vermijd schurende, chemische of
etsende reinigingsmiddelen. Hierdoor wordt het paneel beschadigd.
Technische gegevens
Systeemspanning ................................ 12 V/DC (onbelast 17,5 - 20,5 V)
Laadstroom/-vermogen ........................ max. 342 mA/max. 6 W
Zonnepaneel ...................................... Amorf (dunne laag-paneel)
Lengte leidingen .................................. ca. 300 cm
Afmetingen (L x B x H) ........................ ca. 497 x 345 x 15 mm
Gewicht ................................................ ca. 2,3 kg
Beschermklasse .................................. IPX4 (spatwaterdicht)
© Copyright 2009 by Conrad Electronic SE.
Neem bij het aansluiten van accu´s altijd de polariteit en de oplaadvoorschriften van
de betrokken accufabrikant in acht.
Bij enkele voertuigen is de bus van de sigarenaansteker alleen actief, als het contact
aan staat. Kies in dit geval voor een rechtstreekse aansluiting op de accu.
Elektronische apparaten zijn grondstoffen en horen niet bij het huisvuil. Indien het
apparaat onbruikbaar is geworden, dient het in overeenstemming met de geldende
wettelijke voorschriften te worden afgevoerd.
Op batterijen/accu´s die schadelijke stoffen bevatten, vindt u de hiernaast vermelde
symbolen. Deze mogen niet via het huisvuil worden verwijderd. De aanduidingen
voor de gebruikte zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw
gebruikte batterijen/accu's kunt u kosteloos bij de inzamelplaatsen van uw
woonplaats afleveren, bij onze filialen, of overal daar waar batterijen/accu's worden
verkocht!
Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de bescherming
van het milieu!
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
techniek en uitrusting voorbehouden.
01_0809_03/HK
