B E D I E N U N G S A N L E I T U N G

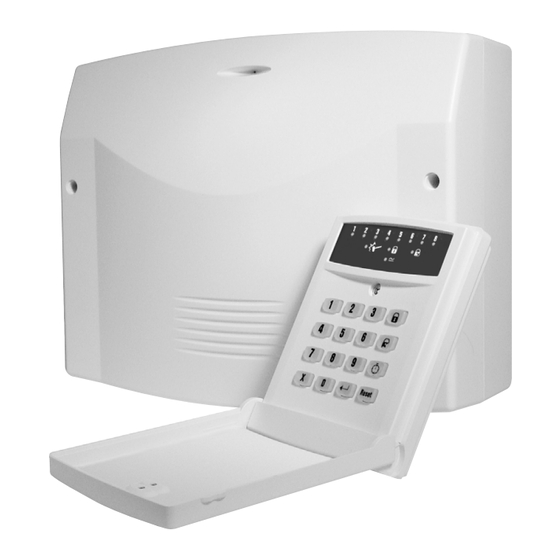

9-Zonen Alarmzentrale
BEDIENUNGSANLEITUNG
Perfekte Sicherheit für
Wohnung, Haus und Gewerbe
Diese Bedienungsanleitung gehört zu diesem Produkt.
Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie
dieses Produkt an Dritte weitergeben. Heben Sie
deshalb diese Bedienungsanleitung zum Nachlesen
auf!
PR5388 Rev 1.0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad 75 58 44
Inhaltszusammenfassung für Conrad 75 58 44
- Seite 1 B E D I E N U N G S A N L E I T U N G 9-Zonen Alarmzentrale BEDIENUNGSANLEITUNG Perfekte Sicherheit für Wohnung, Haus und Gewerbe Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
-
Seite 2: Sicherheits- Und Pflegehinweise
Sicherheits- und Pflegehinweise Hinweise zum Betrieb Zur Vermeidung von Bränden und Verletzungen beachten Sie Um die korrekte Funktion des Systems zu gewährleisten bitte die folgenden Hinweise: beachten Sie bitte folgende Hinweise: • Öffnen Sie niemals die Zentrale, oder die daran angeschlossenen •... -
Seite 3: Inhaltsverzeichnis
Inhalt Einführung…………………………......... Schlüsselschalter..............Bestimmungsgem. Verwendung… ........Anzeigen ................Sicherheitshinweise……………........Alarm zurück setzen ............Inhaltsverzeichnis………………........Benutzerfunktionen ............Übersicht Bedienteil............Zonen ausblenden ............Scharfschalten der Alarmzentrale ........System Test ..............Gesamtscharf.............. Türgongfunktion............Teilbereich 1..............Benutzercode .............. Teilbereich 2..............Alarm über Bedienteil ............Teilbereich 3.............. -
Seite 4: Übersicht Bedienteil
Übersicht Bedienteil Scharfschalten Bedienteil aussen (geschlossene Klappe) GESAMTSCHARF Das Alarmsystem wird in der Regel immer dann Gesamtscharf ge- Unscharf-Anzeige 230V Netz-Anzeige schaltet, wenn Sie vorhaben, das Objekt vollständig zu über-wa- chen (z.B. bei Abwesenheit). Die Zentrale kann nur dann scharf ge- Bedienteil innen (offene Klappe) schaltet werden, wenn alle Alarmzonen bereit sind (z.B. -
Seite 5: Teilbereich 1
Scharfschalten ANZEIGE BEI SCHARF SOFORT-TASTE Nach Ablauf der Verzögerungszeit ist die Alarmzentrale scharf. Drücken Sie während der Ausgangsverzögerung und die An der LED-Anzeige erhalten Sie folgende Information: Verzögerungszeit wird auf drei Sekunden reduziert. ABBRUCH bei Gesamtscharf Sie können die laufende Scharfschaltverzögerung jederzeit abbrechen, indem Sie einen gültigen Benutzercode eingeben. -
Seite 6: Teilbereich 2
Scharfschalten Unscharfschalten Sie haben jederzeit (auch nach einem Alarm) die Möglichkeit Ihre Drücken Sie nun die Taste Teilscharf Alarmanlage mittels gültigem Benutzercode unscharf zu schalten. Beim Betreten des Objekts durch eine Ein/Ausgangs-Zone startet die Eingangsverzögerungszeit. Sie sind nun aufgefordert innerhalb durchgehender Signalton der eingestellten Verzögerungszeit einen Benutzercode einzugeben,... -
Seite 7: Schlüsselschalter
Schlüsselschalter Alarm Mittels Schlüsselschalter haben Sie die Möglichkeit, Ihr Alarm- ANZEIGE DES ALARMS system ohne einen Benutzercode, nur mittels Schlüssel, Scharf Sollte es im Scharf geschalteten Zustand zu einem Alarm bzw. Unscharf zu schalten. Dabei ist es gleich in welcher gekommen sein, wird nach dem Unscharf schalten die LED der Kombination Sie dies tun (Scharf über Bedienteil, Unscharf über Zone, die als erstes ausgelöst wurde, blinken. -
Seite 8: Benutzerfunktionen
Benutzerfunktionen Die Benutzer dieser Alarmzentrale haben die Berechtigung, einige 3. Drücken Sie nun die Tasten (1..8) für die Zone / Zonen, die Benutzerfunktionen durchzuführen. Um eine dieser Benutzer- Sie einmalig sperren möchten. Die LED der entsprechenden funktionen vorzunehmen, ist ein gültiger Master-Benutzercode Zone erlischt. -
Seite 9: System Test
Benutzerfunktionen TÜRGONGFUNKTION SYSTEM TEST Im Programmiermodus der Zentrale kann jeder Zone eine Gong- Diese Funktion erlaubt dem Programmierer und Benutzer die Funktion zugewiesen werden. Diese Funktion ist nur im unscharfen angeschlossenen Melder und Signalgeber zu testen. Zustand aktivierbar. Bei jedem Auslösen der Zone erfolgt dann ein Gong-Ton. -
Seite 10: Programmierung Der Benutzercode
Benutzerfunktionen PROGRAMMIERUNG DER BENUTZERCODE 1. Geben Sie den gültigen Mastercode ein Es können bis zu 9 unterschiedliche Benutzercodes vergeben gefolgt von der Taste. werden. Wobei die Benutzercodes unterschiedliche Level besitzen. Der Mastercode (Benutzercode 1) kann nicht gelöscht, sondern lediglich verändert werden. Die Berechtigungen der Benutzercodes sind wie folgt: 2. -
Seite 11: Alarm Über Bedienteil
Benutzerfunktionen Bedienteilalarme / Sabotage 5. Wurde der Code nicht akzeptiert, da er z.B. schon vergeben ist Um einen Alarm über ein Bedienteil abzusetzen, muss diese erhalten Sie folgende Anzeige und Sie müssen den Vorgang (ab Funktion im Programmiermodus freigegeben worden sein. Durch Schritt 1) wiederholen: das zeitgleiche Drücken der Tasten &... -
Seite 12: Systemplan
Systemplan Dieser Systemplan gibt Auskunft über die in Ihrem Objekt installierten Komponenten, deren Standort und Funktionsweise, sowie evtl. Änderungen. Dieser Systemplan ist Bestandteil der Anlage. Zone Montageort / Bereich Arbeitsweise/Zonentyp Sabotage Alarmfall Aktivierung Rufnummer Feuer Überfall Einbruch Revision Datum Änderung... -
Seite 13: Bedienungs- Und Installationsanleitung Schlüsselschalter
Bedienungs- und Installationsanleitung Allgemeines Schlüsselschalter Dieser Schlüsselschalter ist eine universal einsetzbare Schalteinrichtung. Vorzugsweise wird diese zum Scharf- / Unscharfschalten von Einbruchmeldeanlagen verwendet. Leistungsmerkmale Zwei optische Kontrollanzeigen Kernziehschutz Summer als akustische Quittierung Zusätzlicher Schaltkontakt Geeignet zur Auf- und Unterputzmontage (Unterputzmontage nur in Verbindung mit optionalem Unterputzkit) Benötigtes Zubehör Profilhalbzylinder, z.B.: C83M aus dem Hause ABUS Unterputzwanne bei Unterputzmontage... -
Seite 14: Anschaltung
COM-Anschlüsse von S1 und S4 gelegt werden. Die Leitungen für Scharf-/Unscharf sind je nach Belegungsvergabe der Einbruchmeldezentrale auf den Schließer S1 und S4 zu legen. Anschaltung an CONRAD 9 MG Zentrale Die Anschaltung an die 9 MG Zentrale erfolgt wie gezeigt: Anmerkung: Es sind keine weiteren Veränderungen am...
