Wartung

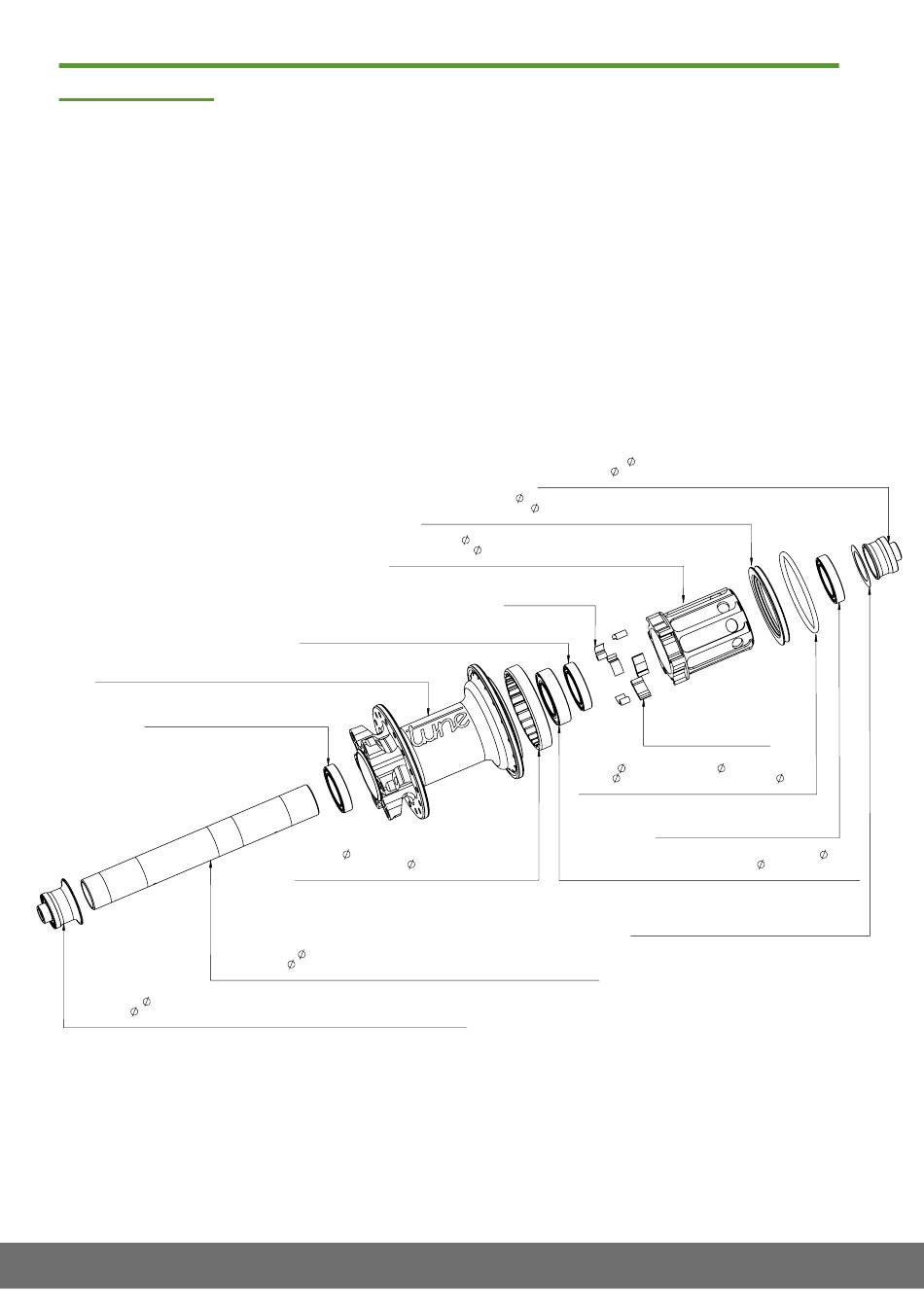

Aufbau der Nabe:
Bei der Nabe handelt es sich um ein „gestecktes System", d.h. alle Bauteile der Nabe sind passgenau
auf der Achse platziert.
Tune verwendet Sonderlager, welche im Handel so nicht erhältlich sind. Die Lager weisen sich durch
ein spezielles Fett, einen höheren Fettfüllgrad und einem auf den Einsatz abgestimmten radialem
Lagerspiel aus. Außerdem sind sie doppelt schleifend abgedichtet, was bedeutet, dass die Nabe im
Neuzustand vergleichsweise schwer läuft. Die Kugellager sind wartungsfrei und dürfen nicht nachge-
fettet werden.
Ersatzlager und alle anderen Ersatzteile können einzeln über den Fahrradfachhandel bezogen wer-
den.
Prince QR5
BHN04 (+Lochzahl/number of spoke holes)(+Farbcode/color code)
Nabenkörper für Prince QR5/X-12, Lochzahl, Farbe
hub-body for Prince QR5/X-12, number of spoke holes, color
HN010 (+Lochzahl/number of spoke holes)(+Farbcode/color code)
Einreihiges Rillenkugellager 61803 2RS
single-row ball bearing 61803 2RS
NZ1504
Endkappe links 17mm für Kong QR5, Prince QR5, Singlespeeder D QR5, schwarz
end cap left 17mm for Kong QR5, Prince QR5, Singlespeeder D QR5, black
NZ0410sw
Der Aufbau für Naben mit Steckachse, sowie verschiedene Freilauftypen ist identisch, hier unterscheiden sich nur
die Endkappe bzw. der Freilauf. Kong und Prince unterscheiden sich nur durch den Nabenkörper.
Anleitung | Hinterradnabe KONG / PRINCE
Stand Mai 2015
Einreihiges Rillenkugellager 61803 2RS, vollkugelgelagrt
single-row ball bearing 61803 2RS, fully filled
NZ1507
Zahnring 17mm mit Gewinde, Titan
freewheel tothed ring
NZ1001
Aluminiumachse 17mm für Kong QR5/X-12, Prince QR5/X-12, Mag MTB, silber
aluminiumaxle 17mm for Kong QR5/X-12, Prince QR5/X-12, Mag MTB, silver
NZ0112si
Endkappe rechts
end cap right
NZ0414sw
Ritzelanschlagring 17mm für FLK Shimano, silber
sprocket stopper ring 17mm for Shimano freewheel bodies, silver
NZ1101si
Freilaufkörper 17mm Shimano Skyline, Aluminium, blau
freewheel body 17mm Shimano Skyline, Aluminium, blue
NZ0706bl
Sperrklinkenfedern
pawl springs
NZ1400
Einreihiges Rillenkugellager 61903 2RS, Nabenkörper
17mm with thread, Titan single-row ball bearing 61903 2RS, hubs
TL0117
17mm für Shimano RR 10-fach + MTB QR5, schwarz
17mm for Shimano Road 10-speed + MTB QR5, black
Sperrklinken, 6.0mm, Titan
pawl, 6.0mm, Titan
NZ1302
O-Ring 42x2.5 für alle FLK 17mm
o-ring 42x2.5 for all freewheel bodies
NZ1703
Einreihiges Rillenkugellager 61803 2RS
single-row ball bearing 61803 2RS
NZ1504
Passscheibe(n), Stahl (Verwendung s. Anleitung)
shim(s), steel (see manual for use)
NZ1604, NZ1605, NZ1606
Stand: November 2014
as of: November 2014
17mm
17mm
17mm
