A N L E I T U N G
KING / PRINCESS
PRINCESS SKYLINE
VORDERRADNABE
Technische Daten:
Lochzahlen
Scheibenbremsaufnahme
Einbaubreite
Achsdurchmesser
Farben
Lagerung Nabenkörper
Dichtung
Gewichtsbeschränkung
Material:
Nabenkörper
Achse
Endkappen
Allgemein:
• Prüfen Sie vor jeder Fahrt Ihr Tune Produkt auf einwandfreien Zustand und Funktion. Bei Problemen darf
das Produkt nicht benutzt werden. In diesem Fall wenden Sie sich an Ihren Fachhändler.
• Der Schnellspanner bzw. die Steckachse muss korrekt montiert sein.
• Reinigen Sie Ihr Tune Produkt niemals direkt mit hohem Wasserdruck (Hochdruckreiniger) und verwenden
sie keine aggressiven Reinigungsmittel.
• Der Reifen muss für die benutzte Felge passend und zugelassen sein. Der max. zulässige Luftdruck für
Felge bzw. Reifen darf nicht überschritten werden.
Anleitung
|

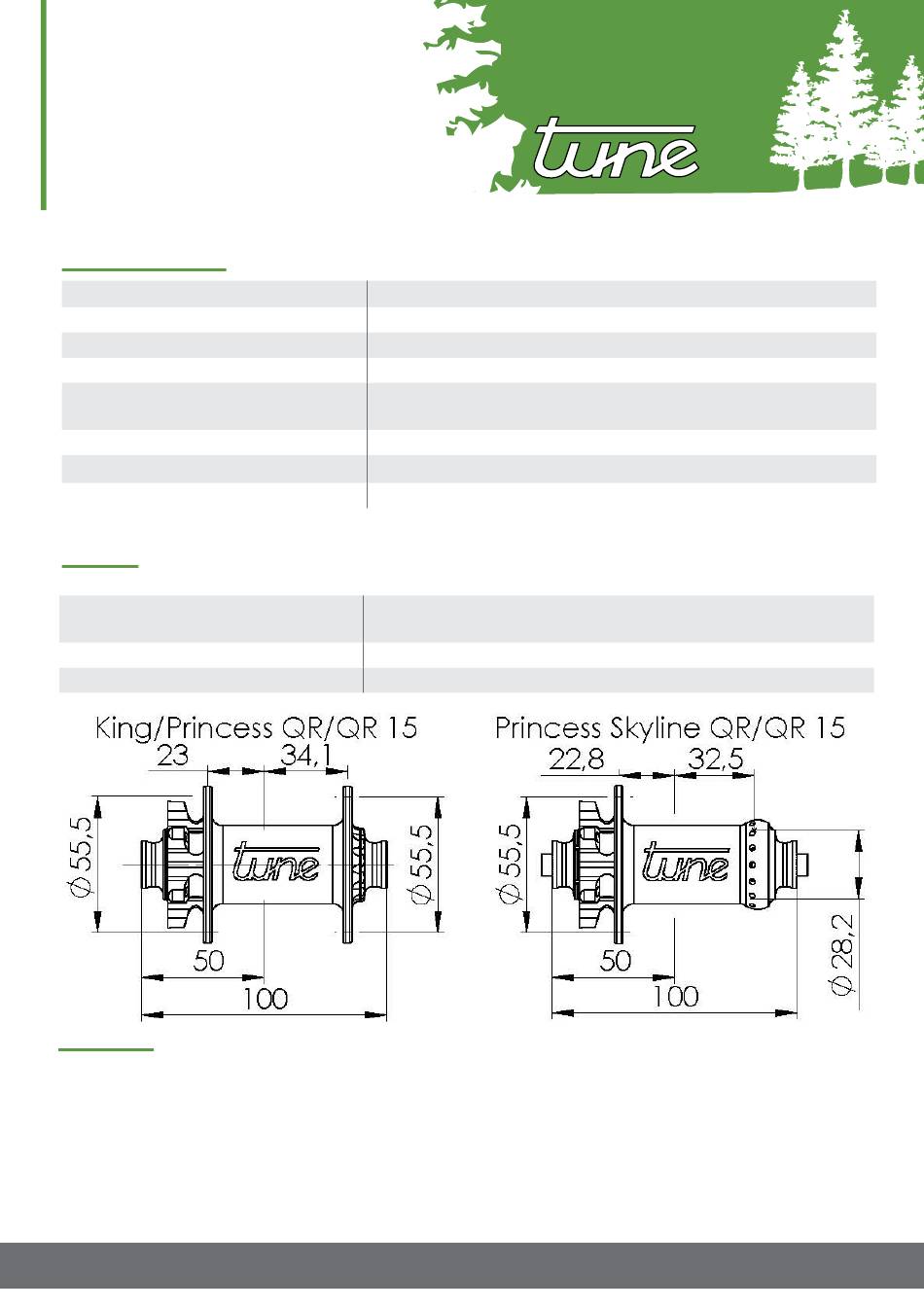

Vorderradnabe KING / PRINCESS / PRINCESS SKYLINE
Stand Mai 2016
24 / 28 / 32
6-Loch (IS2000)
100 mm
17 mm
schwarz, silber, rot, gold, blau, grün, orange, giftgrün,
weiß (gepulvert, Princess (Skyline) nicht in weiß)
2 spezielle Tune Rillenkugellager (2 x 61803)
doppelt schleifend gedichtet
keine
Aluminium, CNC gefertigt
Princess / Princess Skyline: Flansch mit Karbon gewichtsoptimiert
Aluminium, CNC gefertigt
Aluminium, CNC gefertigt
BORN IN THE B LACK FOREST
BUILT TO ENJOY NATURE
Stand Mai 2016
www.tune.de
Seite 1 von 9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tune KING serie
Inhaltszusammenfassung für Tune KING serie
- Seite 1 Aluminium, CNC gefertigt Allgemein: • Prüfen Sie vor jeder Fahrt Ihr Tune Produkt auf einwandfreien Zustand und Funktion. Bei Problemen darf das Produkt nicht benutzt werden. In diesem Fall wenden Sie sich an Ihren Fachhändler. • Der Schnellspanner bzw. die Steckachse muss korrekt montiert sein.
-
Seite 2: Gebrauchshinweise
• Eventuelle Schraubensicherungsreste müssen vor einer erneuten Montage entfernt werden. Spannmethoden: Fast alle Tune Naben lassen sich mit den entsprechenden Endkappen für Schnellspanner oder verschiedene Steckachssysteme verwenden. Die King, Princess bzw. Princess Skyline Nabe kann durch den Austausch der Achse und Endkappe von 15 mm Steckachse auf Schnellspanner bzw. -
Seite 3: Wartung
Bei der Nabe handelt es sich um ein „gestecktes System“, d.h. alle Bauteile der Nabe sind passgenau auf der Achse platziert. Tune verwendet Sonderlager, welche im Handel so nicht erhältlich sind. Die Lager weisen sich durch ein spezielles Fett, einen höheren Fettfüllgrad und einem auf den Einsatz abgestimmten radialem Lagerspiel aus. - Seite 4 • Bitte wenden Sie sich an Ihren Fachhändler, falls Sie nicht über die notwendigen Grundkenntnisse oder nicht über geeignetes Werkzeug verfügen. Benötigte Werkzeuge / Materialien: • Werkzeugsatz Tune Tool 08 (Artikel Nr. BWZ0000) • Kunststoffhammer • Tuch • alte Schnellspannachse •...
-
Seite 5: Achse Herausschlagen
Achse zur linken Seite hin (Schei- benbremsseite) aus der Nabe herausgeschlagen. Dazu wird das Werkzeug TT08.2 mit dem Adapter TT08.3 verwendet. Ab.3 & 4 Anleitung Vorderradnabe KING / PRINCESS / PRINCESS SKYLINE www.tune.de Stand Mai 2016 Seite 5 von 9... -
Seite 6: Neues Kugellager Einsetzen
Dabei ist darauf zu achten, dass die Lager nicht verkanten nicht ungewollt aus den Lager- (niemals den und nur am Außenring belastet werden sitzen herausschieben. Innenring oder die Dichtungen belasten). Anleitung Vorderradnabe KING / PRINCESS / PRINCESS SKYLINE www.tune.de Stand Mai 2016 Seite 6 von 9... -
Seite 7: Nabe Wieder Zusammenbauen
Basiswerkzeug plaziert, das nur eine Endkappe das Werkzeug berührt. Die Achse und das Kugellager werden mit zwei kurzen, kräftigen Schlägen auf die Achse unter Hilfe des Achsaufsatzes TT08.5 entspannt. Ab.11 Anleitung Vorderradnabe KING / PRINCESS / PRINCESS SKYLINE www.tune.de Stand Mai 2016 Seite 7 von 9... -
Seite 8: Axiales Lagerspiel Einstellen
Anschließend wird die Endkappe von innen leicht mit Fett eingepinselt, die Endkappe wird aufgesetzt und mit dem Gummihammer aufgeschlagen. Jetzt ist die Nabe bzw. das Laufrad wieder einsatzbereit. Anleitung Vorderradnabe KING / PRINCESS / PRINCESS SKYLINE www.tune.de Stand Mai 2016 Seite 8 von 9... -
Seite 9: Garantie
Crash Replacement: Neben der gesetzlichen Garantie bietet Tune auf alle Tune Produkte ein Crash Replacement an. Sollte Ihr Tune Produkt durch einen Sturz, Unfall oder eine Überlastung nicht mehr fahrbar sein gewähren wir Ihnen einen Sonderrabatt auf den unverbindlichen Verkaufspreis.
