A N L E I T U N G

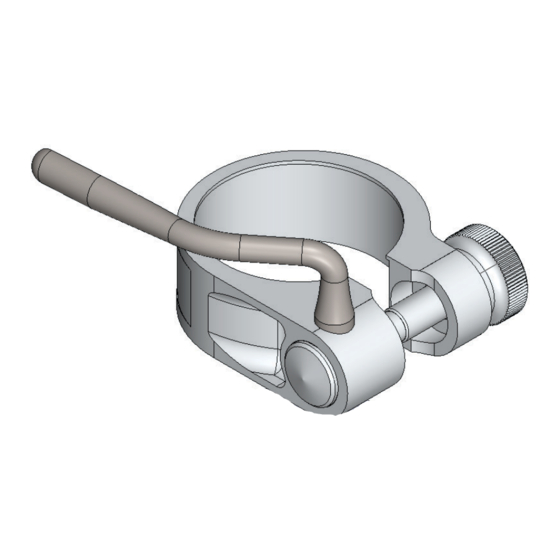

WÜRGER
Bei dem Tune Würger handelt es sich um ein HighTech Produkt, das Aufmerksamkeit
im Betrieb erfordert. Bitte lesen Sie die gesamte Anleitung aufmerksam durch bevor
Technische Daten:
Material
Abmessungen
Gewicht
Montagehinweise
• Messen Sie mit Hilfe eines Messschiebers das Außenmaß
ihres Sitzrohres rundherum. Dieses sollte im entsprechenden
Toleranzbereich liegen (siehe Abbildung).
• Ist dies nicht der Fall, darf der Würger nicht montiert werden.
• Durch zu starkes Aufbiegen oder Zusammendrücken irreparabel
beschädigt werden. In diesem Fall wenden Sie sich bitte an ihren
Fachhändler.
• Wenn das Sitzrohr im entsprechenden Toleranzbereich liegt,
richten Sie die Öffnung des Würgers auf den Schlitz des Sitzrohrs
aus und schieben Sie den Würger bei geöffnetem Spannhebel bis
zu seinem Anschlag (Bund auf der Innenseite) auf.
• Wichtig: Die Montage muss so erfolgen, da die Klemmkraft sonst
nicht ausreichen oder der Würger zerstört werden könnte.
• Um die Montage zu erleichtern, können Sie die Rändelmutter
gegebenenfalls um einige Gewindegänge herausdrehen.
• Der Würger sollte ohne Fett oder Montagepaste montiert werden, bei Karbon-Rahmen empfehlen wir die
Verwendung von Karbon-Montagepaste zwischen Sitzrohr und Sattelstütze. Diese erhöht die Reibung
und senkt somit das erforderliche Anzugdrehmoment.
• Stecken Sie nun die Sattelstütze auf die gewünschte Höhe in das Sitzrohr und schließen sie den Würger.
Hierzu drehen sie die Rändelmutter bei geöffnetem Spannhebel fest, schließen den Spannhebel, öffnen
ihn erneut und drehen die Mutter nach.
• Anschließend schließen sie den Spannhebel und legen ihn an der Sattelstütze an, um ein ungewolltes
Öffnen während der Fahrt zu verhindern.
• Am Würger dürfen keine Veränderungen vorgenommen werden, da sonst die Gewährleistung erlischt.
Anleitung
|
WÜRGER SATTELROHRSPANNER
Stand Januar 2016
Sie den Würger in Gebrauch nehmen.
Sattelrohrschelle
Spannhebel mit Nietstift
Befestigungsschraube
Rändelmutter
verfügbare Innendurchmesser
(entspricht Außendurchmesser Sitzrohr)
BORN IN THE B LACK FOREST
Aluminium
Titan
Aluminium
Aluminium
30,0 mm
31,8 mm
34,9 mm
38,0 mm
27 - 31 g je nach Innendurchmesser
Sitzrohr max.
30,0 ±0,2
31,8 ±0,2
34,9 ±0,2
38,0 ±0,2
BUILT TO ENJOY NATURE
Stand Januar 2016
Titan-Spannhebel
Rändelmutter
www.tune.de
Seite 1 von 2
WENN NICHT AN
BEMASSUNGEN
OBERFLÄCHENB
TOLERANZEN:
LINEAR:
WINKEL:
N
GEZEICHNET
GEPRÜFT
GENEHMIGT
PRODUKTION
QUALITÄT
