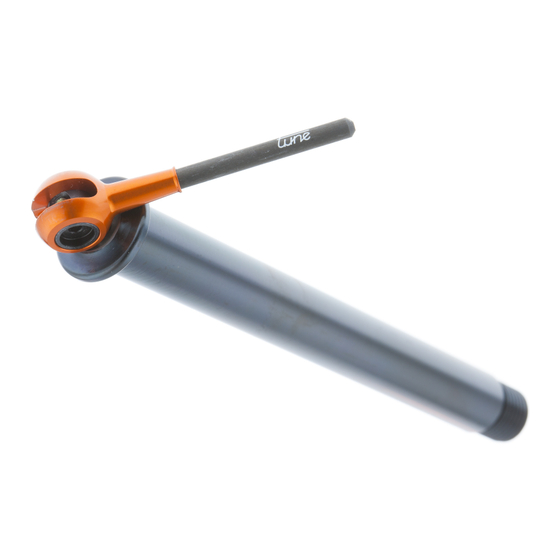

Tune DC 15 Serie Gebrauchsanleitung

15mm Steckachse für FOX, DT-Swiss & Rock Shox Federgabeln
Wir gratulieren Ihnen zum Kauf Ihres Tune Produkts. Sie haben eine gute Wahl getroffen. Tune Produkte werden nach dem
höchsten Qualitätsstandard in Deutschland gefertigt. Dennoch ist es notwendig, dass Sie folgende Hinweise beachten und Ihr Tune
Produkt gemäß diesen Angaben pflegen. Bitte machen Sie eventuelle Mitbenutzer mit dieser Anleitung vertraut.
Technische Daten:
Material Achse: Aluminium 7075 CNC bearbeitet
Material Hebel: Karbon
Gewicht: ca. 43g
DC15 FX (für Fox Gabeln)
Gewinde: M14 x 1,5
Achslänge: 136,5mm
kompatibel mit folgenden Gabelmodellen:
-geeignet für alle QR15 Modelle
nicht kompatibel mit folgenden Gabelmodellen:
Diese Tabelle erhebt keinen Anspruch auf Vollständigkeit! Änderungen seitens der Gabelhersteller sind jederzeit möglich, wodurch
der DC15 nicht mehr kompatibel sein kann.
WARNUNG: Stellen Sie vor jeder Fahrt sicher, dass Ihre DC15 Steckachse wie in der Anleitung beschrieben fest
geschlossen bzw. fixiert ist. Durch eine fehlerhafte Montage kann es zu schweren oder tödlichen Verletzungen kommen.
Bitte beachten Sie die Gebrauchsanleitung des Gabelherstellers!
Einbau:
1.
Platzieren Sie das Vorderrad (ohne die DC 15 Steckachse) in den Ausfallenden des Tauchrohrs. Positionieren Sie die Bremsscheibe
zwischen den Bremsbelägen im Bremssattel, während Sie die Klemmflächen der Nabe gerade und fest in die Vertiefungen der
Ausfallenden einsetzen.
Tipp: Zwischen den Ausfallenden der Gabel können sich Schmutz und Verunreinigungen ansammeln.
Überprüfen und reinigen Sie diesen Bereich daher stets, bevor Sie das Laufrad einbauen.
2.
Fetten Sie die Achse und das Gewinde Ihrer DC15 Steckachse. Führen Sie Ihre DC15 Steckachse in das Ausfallende der Gabel ein
und schieben Sie sie vollständig durch die Nabe, bis sie an das Gewinde auf der gegenüberliegenden Seite stößt.
3.
Drehen Sie Ihre DC15 Steckachse ca. 6 Umdrehungen in die Gabel ein, keinesfalls bis zum Anschlag! Danach den Hebel umlegen,
sodass Spannung aufgebaut wird.
Der Hebel sollte in der geschlossenen Position oben vor dem Tauchrohr stehen, damit er nicht im Fahrbetrieb beschädigt werden
kann und sich nicht selbstständig öffnet.
3.1 Ist die Hebelendstellung nicht optimal, so kann diese korrigiert werden. Hierfür die Achse wieder herausdrehen und die
Exzentereinheit des DC15 gegen den Federdruck in die Achse drücken und die Hebelausgangsstellung verändern.
Dies ist durch einrasten der Exzentereinheit in 60° Schritten möglich.
3.2 Versuchen Sie niemals mit Gewalt Ihr DC15 Steckachse weiterzudrehen, auch wenn keine Spannung aufgebaut
werden kann oder der DC15 sich nicht in das Gabelgewinde schrauben lässt. Dadurch kann der DC15 beschädigt
werden!
TUNE DC 15 Steckachse
Gebrauchsanleitung
Achtung!
Bitte lesen Sie die gesamte Anleitung aufmerksam durch,
bevor Sie Ihre DC15 Steckachse in Gebrauch nehmen.
Stand:Dezember 2012
DC15 RS (für RockShox / Sram Gabeln) DC15 DT (für DT-Swiss Gabeln)
Gewinde: M15 x 1,5
Achslänge: 141mm
-Rock Shox Sektor R / RL / TK
-Revelation RL / RLT / RLT Ti / World Cup / XX /
XX World Cup
-Sid RLT / RLT Ti / World Cup / XX World Cup
-Niner RDO
Gewinde: M15 x 1,5
Achslänge: 131,5mm
-XMM 15mm Thru axle
-120 Twin Shot 15mm / tapered
-140 Twin Shot / tapered
-EXM 150 15mm / tapered
-EXC 150
- XMM 29 Thru Bolt 100/120
