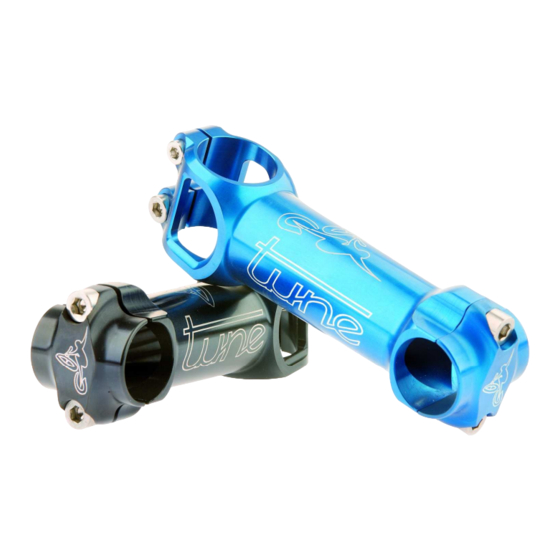

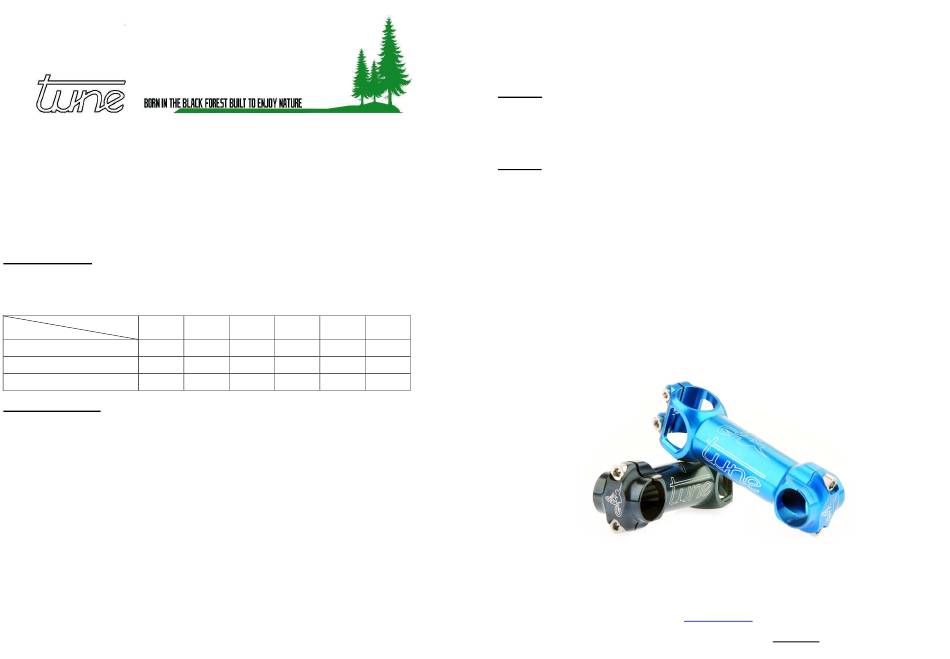

Tune Geiles Teil Vorbau Gebrauchsanleitung

Geiles Teil
• MTB (Ø25,4mm)
• Rennrad (Ø 26,0mm)
• Oversize (Ø 31,8mm)
Gebrauchsanleitung
Achtung! Bitte lesen Sie die Anleitung aufmerksam durch, bevor Sie den Vorbau in Gebrauch nehmen.
Technische Daten:
Material: Schaft & Deckel Aluminium 7075 (CNC gefertigt)
Schrauben: Titan
Bauhöhe: 39,5mm
Gewicht [g]:
Länge [mm]
60
Typ
Oversize (Ø31,8mm) 113
MTB (Ø25,4mm) 99
Rennrad (Ø 26,0mm) 104
Gebrauchshinweise:
Dieser Vorbau passt nur auf 1 1/8" (28,6mm) Steuerrohre und mit entsprechender Reduzierhülse auch auf 1"
(25,4mm) Steuerrohre.
Lenker müssen im Vorbauklemmbereich den für
aufweisen(±0,1mm):
MTB-Lenker: 25,4mm
Rennrad-Lenker: 26,0mm
Oversize: 31,8mm
Verwenden Sie den Vorbau nicht, wenn sie sich nicht sicher sind für welchen Lenkerdurchmesser der
Vorbau geeignet ist!
Das Ende des Steuerrohres darf max. 2mm von der Oberkante des Vorbaus entfernt sein, bzw. muss der
Gabelschaft min. 37,5 mm über die obere Steuersatzschale bzw. die Spacer überstehen.
Die Klemmflächen (Steuerrohr & Lenker) werden nicht geschmiert.
Einmal überdehnte Schrauben müssen ausgewechselt werden. Überdehnte Schrauben schädigen das
Gewinde des Vorbaus.
Bitte halten Sie die angegebenen Anzugsmomente ein:
Für Karbonlenker/ Karbonschäfte das Anzugsmoment eher im unteren Bereich wählen.
Anzugsmomente M6-Schrauben: 8,5- 11 Nm
Anzugsmomente M5-Schraube: 5- 6,5Nm
Der Kopf der M5-Schraube ist sehr flach und verlangt exakt passendes Werkzeug!
Generell müssen die Gebrauchshinweise der Gabel- und Lenkerhersteller immer beachtet werden!
Vorbau
85 95 110 120
124 130 138 145
112 121 127 140
116 123 132 136
den Vorbau vorgeschriebenen Durchmesser
Vorbau von Zeit zu Zeit auf eventuelle Beschädigungen prüfen und gegebenenfalls austauschen.
Schäden am Vorbau durch Sturz usw. bedeuten je nach schwere eine Verkürzung der Lebensdauer oder
sofortigen Austausch
Korrosionsangriff (grauer Rost) sollten nicht unterschätzt werden!
Ersatzteile können einzeln über die Fa. Tune bezogen werden.
Montage:
Bevor die Schrauben angezogen werden, sollten die Gewinde und die Schraubenkopfunterseiten mit
neutralem Schmierfett
Anzugsmomente zu erreichen.
Tipp: Nur möglichst spielfreie Inbusschlüssel verwenden. Werkzeuge mit abgesetztem Kopf oder
Einschnürung sind ungeeignet.
Garantie:
Ausgehend von dem Kaufdatum gewähren wir zwei Jahre Garantie auf unsere TUNE Produkte.
Garantieansprüche können nur unter Vorlage einer Händlerrechnung (Kopie) geltend gemacht werden.
Die Garantie schließt Material- und Produktionsfehler ein, nicht aber Schäden welche durch:
- einsatzbedingten Verschleiß
- unsachgemäßen Einsatz
- Nichtbeachtung der Gebrauchshinweise
- nicht fachgerechter Reparatur und Wartung
auftreten. Garantieansprüche müssen direkt vor Ort geklärt werden und unterliegen dem Ermessen der
Firma Tune U. Fahl.
Die Firma Tune U. Fahl haftet aus dieser Garantiezusage nicht auf Schadenersatz, insbesondere nicht für
indirekte unfallbedingte Schäden, mittelbare Schäden und Folgeschäden.
Eine Gewährleistung
Sonneneinstrahlung ausbleichen.
Die Zufriedenheit unserer Kunden ist uns sehr wichtig! Deshalb handhaben wir Probleme mit unseren
Produkten auch außerhalb des Garantieanspruches meist sehr kulant. Wir sind bekannt für eine schnelle
135
Reklamationsabwicklung.
Bitte senden Sie nur gereinigte Teile ein und legen Sie bitte ein kurzes Anschreiben (inkl.
-
Kontaktdaten) sowie eine Rechnungskopie der Sendung bei.
153
145
Außerhalb Deutschlands bitte Ihren zuständigen Distributor kontaktieren!
(bei Rissbildung). Verletzungen der Oberfläche
behandelt werden. Schrauben wechselseitig
auf Farbkonstanz können wir nicht geben.
Tune U. Fahl, Im Mittelfeld 18, 79426 Buggingen
Tel. 07631 - 74 807 - 40
Fax. 07631 - 74 807 - 58
service@tune.de
www.tune.de
