6

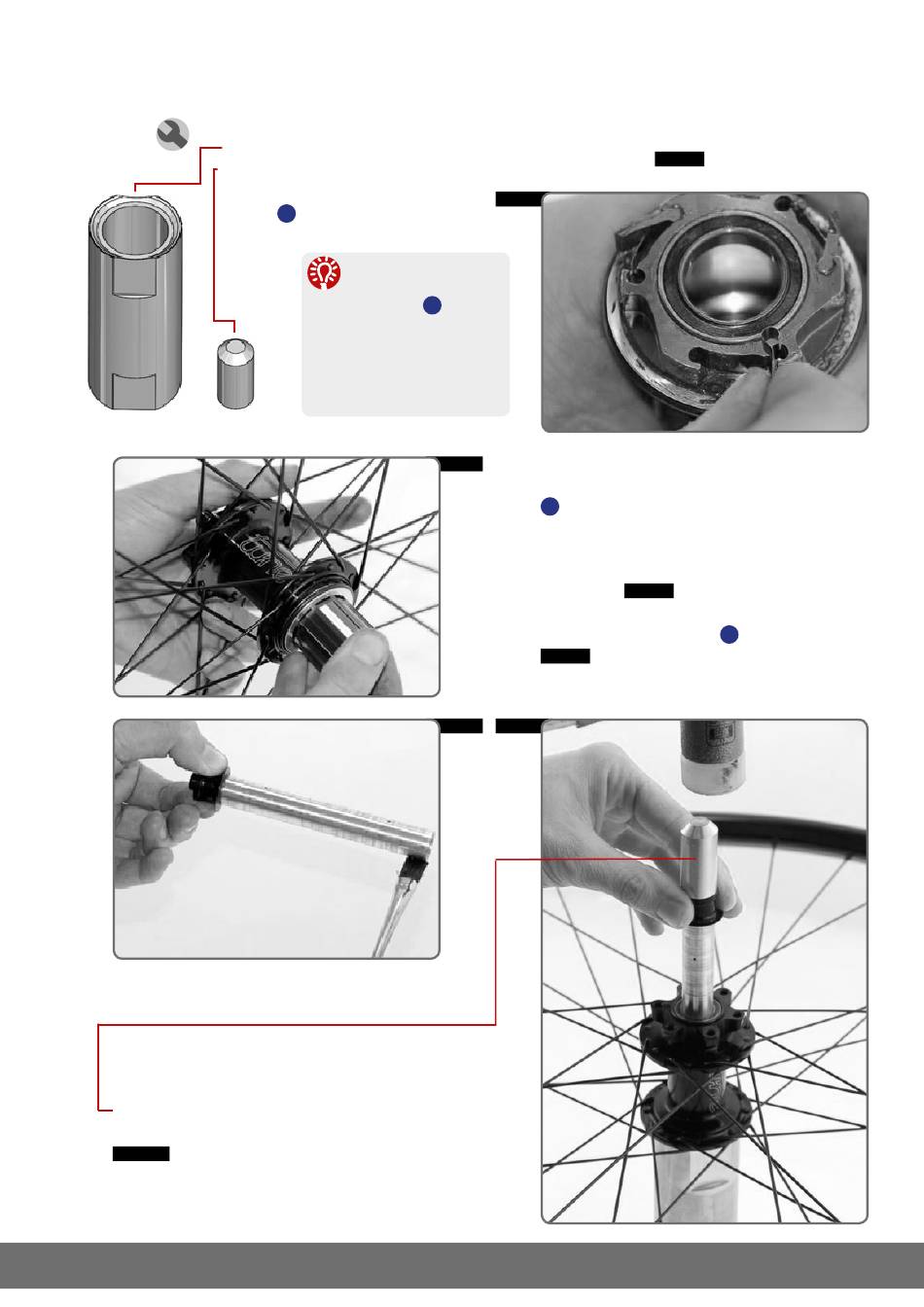

Nabe wieder zusammenbauen

Notwendiges Werkzeug:
• TT08.1
• TT08.5
• Kunststoffhammer
• Fett
TT08.1 TT08.5
Alles zusammen wird auf das Basiswerk-
zeug TT08.1 gesetzt. Mit dem Werkzeug
TT08.5 und dem Kunststoffhammer wird
die Achse in die Nabe zurückgeschlagen.
Ab.13
Anleitung | Hinterradnabe KONG / PRINCE
Stand Mai 2015
Artikel Nr. WZ0200
Artikel Nr. WZ0218
1
Tipp:
Ein Tropfen Öl auf
2
den Sperrklinkenköpfen
sichert die Leichtgängig-
keit der Sperrklinken über
einen langen Zeitraum.
Ab.11
Ab.12
Die Sperrklinken werden wieder in die
Taschen des Freilaufs eingesetzt, dabei
auf die Montagerichtung der Sperrklinken-
federn achten. Ab.10
Ab.10
Der Zahnring am Nabenkörper wird mit Fett
eingepinselt, hier muss nicht gespart
1
werden.
Der Freilauf wird auf den Nabenkörper
aufgesetzt. Ab.11
Die Achse wird mit Fett
Ab.12
Ab.13
eingepinselt.
1
