Montage

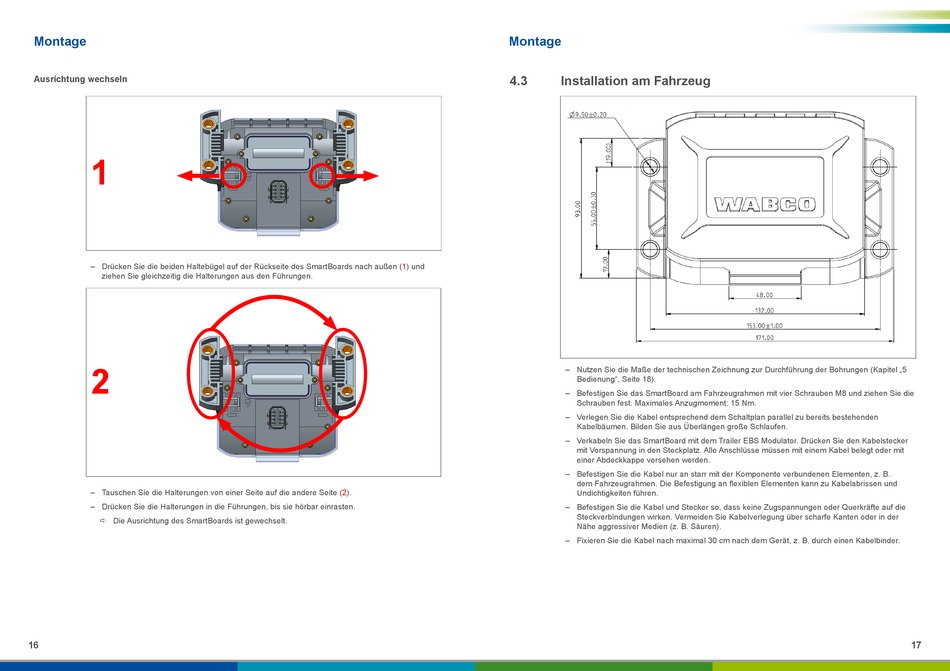

Ausrichtung wechseln
1
– Drücken Sie die beiden Haltebügel auf der Rückseite des SmartBoards nach außen (1) und
ziehen Sie gleichzeitig die Halterungen aus den Führungen.
2
– Tauschen Sie die Halterungen von einer Seite auf die andere Seite (2).
– Drücken Sie die Halterungen in die Führungen, bis sie hörbar einrasten.
Ö Die Ausrichtung des SmartBoards ist gewechselt.
16
Montage
4.3

Installation am Fahrzeug

– Nutzen Sie die Maße der technischen Zeichnung zur Durchführung der Bohrungen (Kapitel „5
Bedienung", Seite 18).
– Befestigen Sie das SmartBoard am Fahrzeugrahmen mit vier Schrauben M8 und ziehen Sie die
Schrauben fest. Maximales Anzugmoment: 15 Nm.
– Verlegen Sie die Kabel entsprechend dem Schaltplan parallel zu bereits bestehenden
Kabelbäumen. Bilden Sie aus Überlängen große Schlaufen.
– Verkabeln Sie das SmartBoard mit dem Trailer EBS Modulator. Drücken Sie den Kabelstecker
mit Vorspannung in den Steckplatz. Alle Anschlüsse müssen mit einem Kabel belegt oder mit
einer Abdeckkappe versehen werden.
– Befestigen Sie die Kabel nur an starr mit der Komponente verbundenen Elementen, z. B.
dem Fahrzeugrahmen. Die Befestigung an flexiblen Elementen kann zu Kabelabrissen und
Undichtigkeiten führen.
– Befestigen Sie die Kabel und Stecker so, dass keine Zugspannungen oder Querkräfte auf die
Steckverbindungen wirken. Vermeiden Sie Kabelverlegung über scharfe Kanten oder in der
Nähe aggressiver Medien (z. B. Säuren).
– Fixieren Sie die Kabel nach maximal 30 cm nach dem Gerät, z. B. durch einen Kabelbinder.
