Bedienung

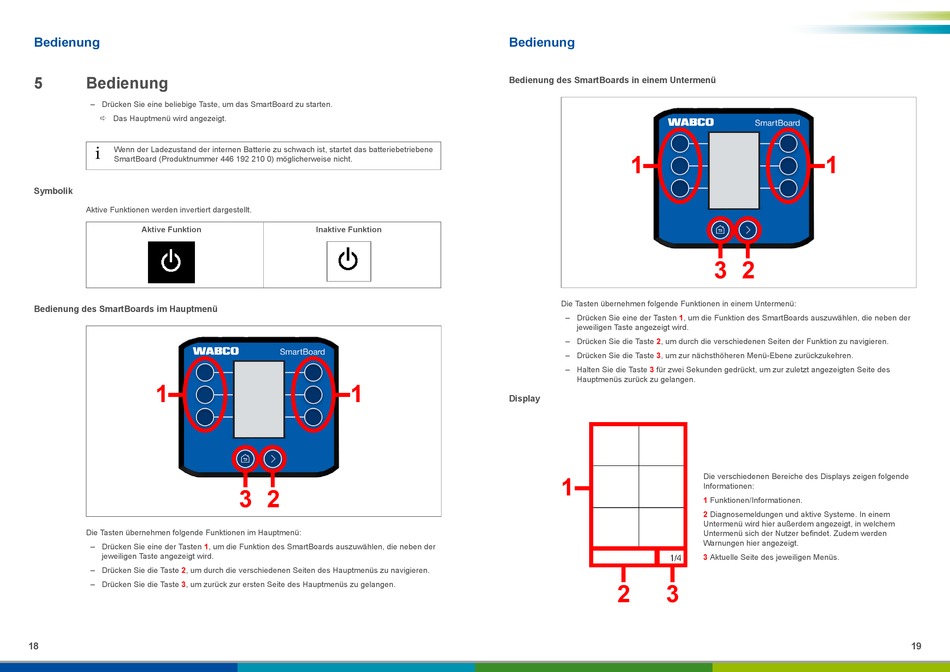

5 Bedienung
– Drücken Sie eine beliebige Taste, um das SmartBoard zu starten.
Ö Das Hauptmenü wird angezeigt.
Wenn der Ladezustand der internen Batterie zu schwach ist, startet das batteriebetriebene
SmartBoard (Produktnummer 446 192 210 0) möglicherweise nicht.
Symbolik
Aktive Funktionen werden invertiert dargestellt.
Aktive Funktion
Bedienung des SmartBoards im Hauptmenü
1
Die Tasten übernehmen folgende Funktionen im Hauptmenü:
– Drücken Sie eine der Tasten 1, um die Funktion des SmartBoards auszuwählen, die neben der
jeweiligen Taste angezeigt wird.
– Drücken Sie die Taste 2, um durch die verschiedenen Seiten des Hauptmenüs zu navigieren.
– Drücken Sie die Taste 3, um zurück zur ersten Seite des Hauptmenüs zu gelangen.
18
Inaktive Funktion
1
3 2
Bedienung
Bedienung des SmartBoards in einem Untermenü
1
Die Tasten übernehmen folgende Funktionen in einem Untermenü:
– Drücken Sie eine der Tasten 1, um die Funktion des SmartBoards auszuwählen, die neben der
jeweiligen Taste angezeigt wird.
– Drücken Sie die Taste 2, um durch die verschiedenen Seiten der Funktion zu navigieren.
– Drücken Sie die Taste 3, um zur nächsthöheren Menü-Ebene zurückzukehren.
3
– Halten Sie die Taste für zwei Sekunden gedrückt, um zur zuletzt angezeigten Seite des
Hauptmenüs zurück zu gelangen.
Display
1
2 3
1
3 2
Die verschiedenen Bereiche des Displays zeigen folgende
Informationen:
1 Funktionen/Informationen.
2 Diagnosemeldungen und aktive Systeme. In einem
Untermenü wird hier außerdem angezeigt, in welchem
Untermenü sich der Nutzer befindet. Zudem werden
Warnungen hier angezeigt.
3 Aktuelle Seite des jeweiligen Menüs.
