Systembeschreibung

3 Systembeschreibung
Das SmartBoard ist ein On-Board-Display zur Überwachung von Daten angeschlossener
elektronischer Systeme. Störungen, Kilometerzähler, Lastinformationen, Belagverschleißanzeige
und andere Informationen werden auf einem monochromen LCD-Grafikdisplay angezeigt.
Darüber hinaus können mehrere Funktionen des Anhängers gesteuert werden (z.B.
Luftfederungsfunktionen).
Das SmartBoard wird am Rahmen des Anhängers montiert. Das Gerät verfügt über ein Kabel, über
das es mit dem Diagnosestecker am Anhänger oder direkt mit einem Steuergerät verbunden wird.
Es wird über das Diagnosekabel aus dem angeschlossenen System oder über die integrierte
Batterie (SmartBoard 446 192 210 0) mit Spannung versorgt. Einige der Daten des
angeschlossenen Systems (z.B. Fehlermeldungen, Bremsbelagverschleiß oder Betriebsdaten)
werden während des Betriebs des Systems auf dem SmartBoard gespeichert. Diese Daten können
ausgelesen werden, wenn das angeschlossene System keine Stromversorgung hat.
Das SmartBoard kann verschiedene Geräte ersetzen, die optional an Anhängern installiert werden,
wie z.B. Kilometerzähler in einer Radnabe, Achslastanzeige, Bremsbelagverschleißanzeige und
Reifendruckanzeige (OptiTire ).
TM
Optional kann das SmartBoard als eigenständiger Kilometerzähler arbeiten, indem es die
Raddrehzahl verwendet, die von einem angeschlossenen ABS-Raddrehzahlsensor gemessen wird.
In diesem Fall muss das SmartBoard von einem integrierten Akku versorgt werden (SmartBoard
446 192 210 0).
Das SmartBoard ist kompatibel mit TEBS E (ab Version E 4).
10
Systembeschreibung
3.1

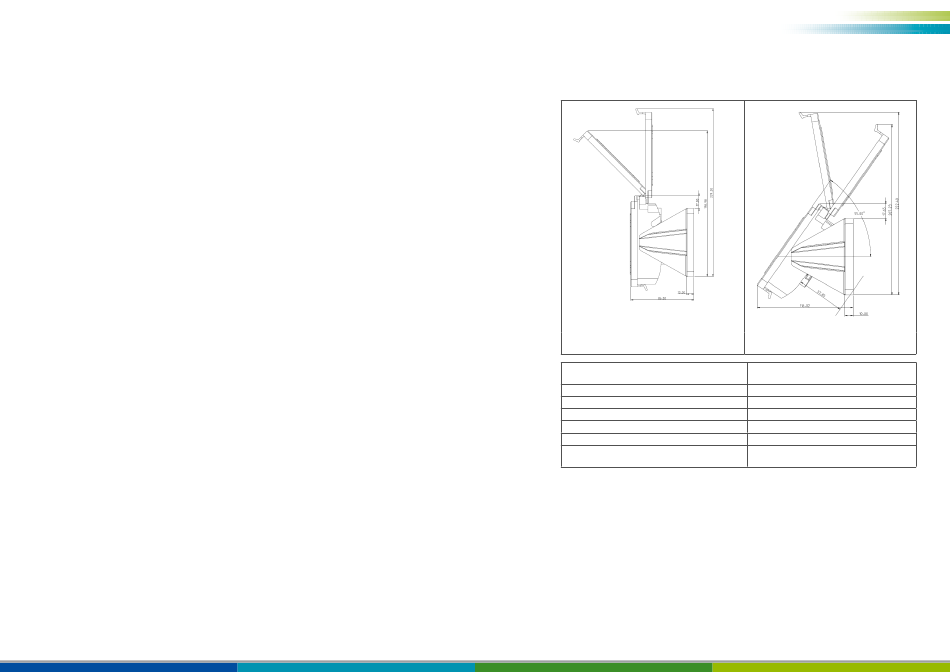

Technische Daten

Ausrichtung 90°
Abmessungen L x B x H (mm)
Gewicht
Betriebsspannung (V)
Arbeitstemperatur (°C)
Display-Arbeitstemperatur (°C)
Kurzzeitige Temperaturbeständigkeit (°C)
Schutzklasse (bei geschlossener
Schutzabdeckung)
Ausrichtung 55°
229,2 x 171,0 x 86,5 (Ausrichtung 90°)
222,4 x 171,0 x 116,0 (Ausrichtung 55°)
0,5
8 – 32
-40 – 65
-30 – 65
max. 85 (1 Stunde)
IP6K9K
