Funktionen

6 Funktionen
Die in diesem Kapitel gezeigten Abbildungen können von den realen Abbildungen teilweise
abweichen. Je nach Konfiguration des Fahrzeugs (Deichsel-, Zentralachsanhänger,
Sattelauflieger, Anzahl der Achsen, etc.) ändern sich möglicherweise die Darstellungen auf
dem Display oder einzelne Funktionen.

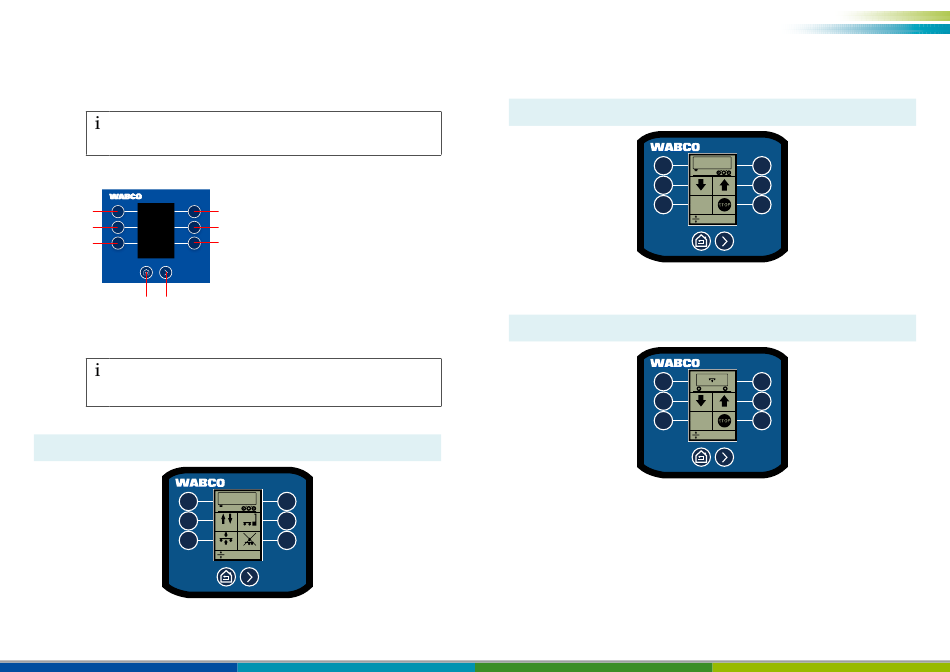

Um die Funktionsweise des SmartBoards zu veranschaulichen, werden den Tasten in den folgenden
Kapiteln Bezeichnungen nach dem unten gezeigten Schema zugewiesen:
SmartBoard
1
2
3
Home Weiter
6.1

ECAS-Luftfederung

Wenn ECAS verbaut ist, muss dieses zunächst auf Normal-Niveau gebracht werden.
Verbaute Liftachsen müssen heruntergefahren werden.
Für einen ordnungsgemäßen Betrieb des Systems müssen alle Beladungszustände
kalibriert werden. Siehe hierzu Kapitel „6.17.3 Achslastkalibrierung", Seite 39.
Luftfederung (ECAS) manuell heben / senken oder vordefinierte Level auswählen.
SmartBoard - ECAS
Taste Beschreibung
1 Keine Funktion
2 Chassis heben / senken
3 Fahrniveau
Home Zurück zum Hauptmenü
20
4
5
6
Beschreibung
SmartBoard
Keine Funktion
M
Memory-Niveau
AUTO
Ausschalter Entladeniveau
Keine Funktion
Funktionen
6.1.1

1-Punkt-Regelung

SmartBoard - ECAS > Chassis heben / senken
Taste Beschreibung
1 Keine Funktion
2 Chassis senken
3 Keine Funktion
Home Zurück zum ECAS-Menü
6.1.2 2-Punkt-Regelung Deichselanhänger
SmartBoard - ECAS > Chassis heben / senken
Taste Beschreibung
1 Vorne steuern
2 Chassis senken
3 Keine Funktion
Taste
Home Zurück zum ECAS-Menü
4
5
6
Weiter
Beschreibung
SmartBoard
Keine Funktion
Chassis heben
ECAS Stop
Keine Funktion
Beschreibung
SmartBoard
Hinten steuern
2
Chassis heben
ECAS Stop
1 / 3
Nächste Seite
Taste
4
5
6
Weiter
Taste
4
5
6
Weiter
