Systembeschreibung
3.2

Anschluss

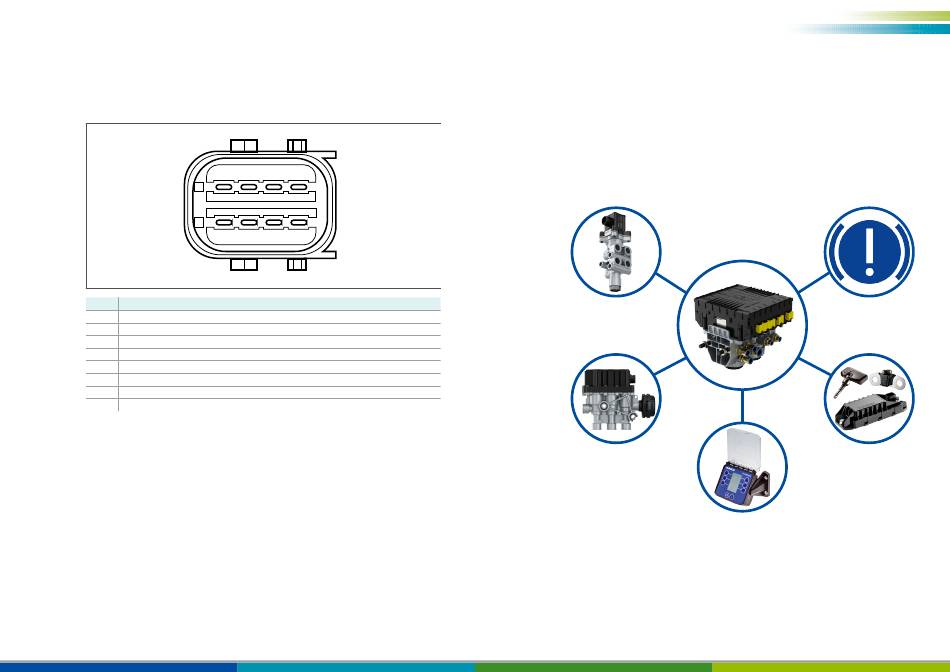

Das SmartBoard muss mit einem 8-poligen HDSCS (Heavy Duty Sealed Connector) Stecker (MCP,
Code B) für Industrie- und Nutzfahrzeuge verbunden werden.
Pin Belegung
1 CAN low
2 CAN high
3 Raddrehzahlsensor
4 Raddrehzahlsensor
5 Nicht belegt
6 Nicht belegt
7 Versorgungsanschluss elektrisch
8 Masse
12
1 2 3 4
5 6 7 8
Systembeschreibung
3.3

Systemkonfiguration

Der Funktionsumfang des SmartBoards ist abhängig von der Version des Trailer EBS / Trailer ABS
und den am Anhängefahrzeug verbauten Komponenten.
Das SmartBoard ist kompatibel mit folgenden Komponenten (separat erhältlich):
• Liftachssteuerventil
• ECAS-Magnetventil
• OptiTire
TM
• Bremsbelagsverschleißanzeige (BVA)
Liftachsventil
ECAS-Magnetventil
Modulator
BVA
OptiTire™
SmartBoard
