Blauberg Valeo2
www.blaubergventilatoren.de

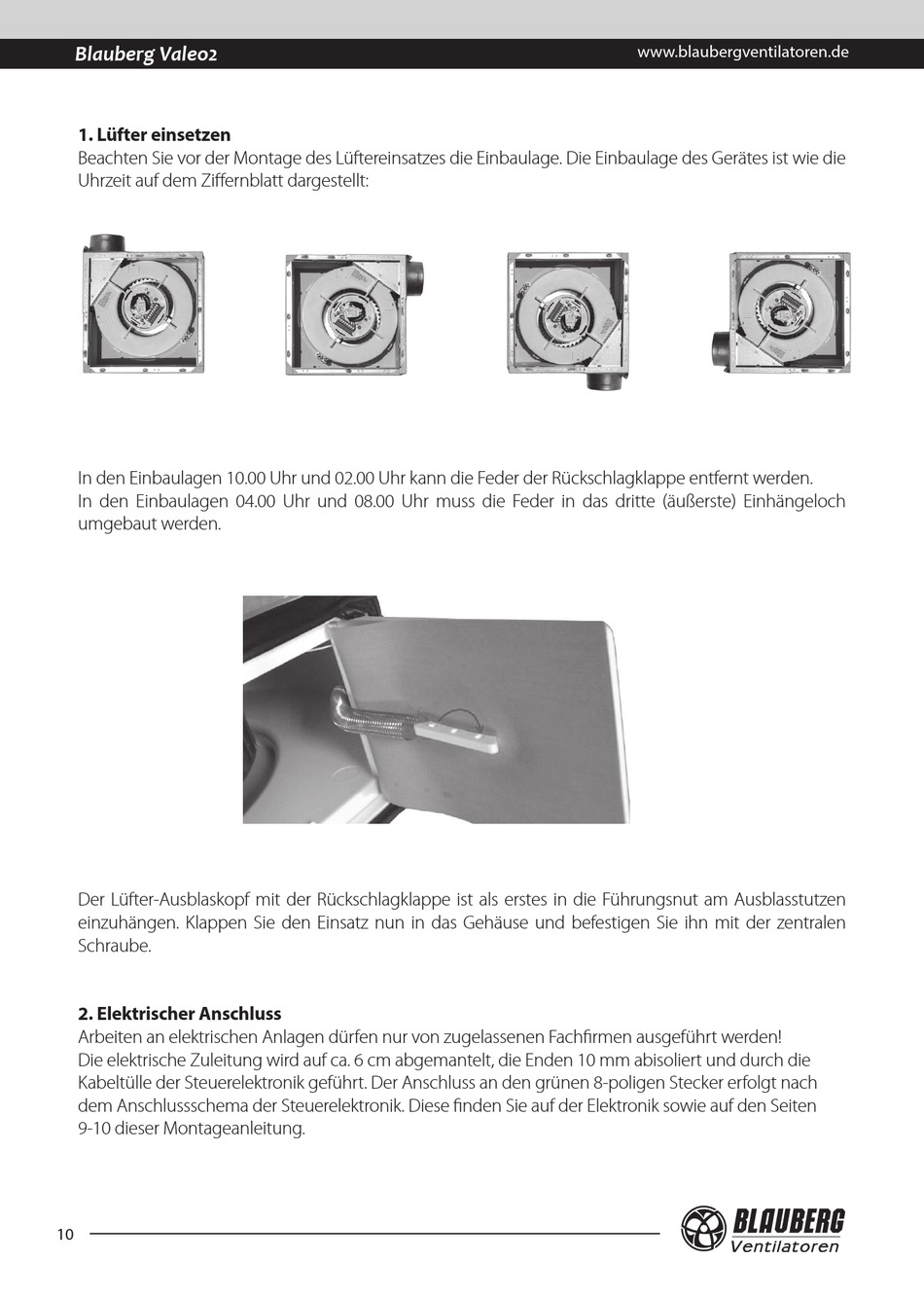

1. Lüfter einsetzen
Beachten Sie vor der Montage des Lüftereinsatzes die Einbaulage. Die Einbaulage des Gerätes ist wie die
Uhrzeit auf dem Ziff ernblatt dargestellt:
Einbaulage 10.00 Uhr
Einbaulage 02.00 Uhr
Einbaulage 04.00 Uhr
Einbaulage 08.00 Uhr
In den Einbaulagen 10.00 Uhr und 02.00 Uhr kann die Feder der Rückschlagklappe entfernt werden.
In den Einbaulagen 04.00 Uhr und 08.00 Uhr muss die Feder in das dritte (äußerste) Einhängeloch
umgebaut werden.
Der Lüfter-Ausblaskopf mit der Rückschlagklappe ist als erstes in die Führungsnut am Ausblasstutzen
einzuhängen. Klappen Sie den Einsatz nun in das Gehäuse und befestigen Sie ihn mit der zentralen
Schraube.
2. Elektrischer Anschluss
Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Fachfi rmen ausgeführt werden!
Die elektrische Zuleitung wird auf ca. 6 cm abgemantelt, die Enden 10 mm abisoliert und durch die
Kabeltülle der Steuerelektronik geführt. Der Anschluss an den grünen 8-poligen Stecker erfolgt nach
dem Anschlussschema der Steuerelektronik. Diese fi nden Sie auf der Elektronik sowie auf den Seiten
9-10 dieser Montageanleitung.
10
