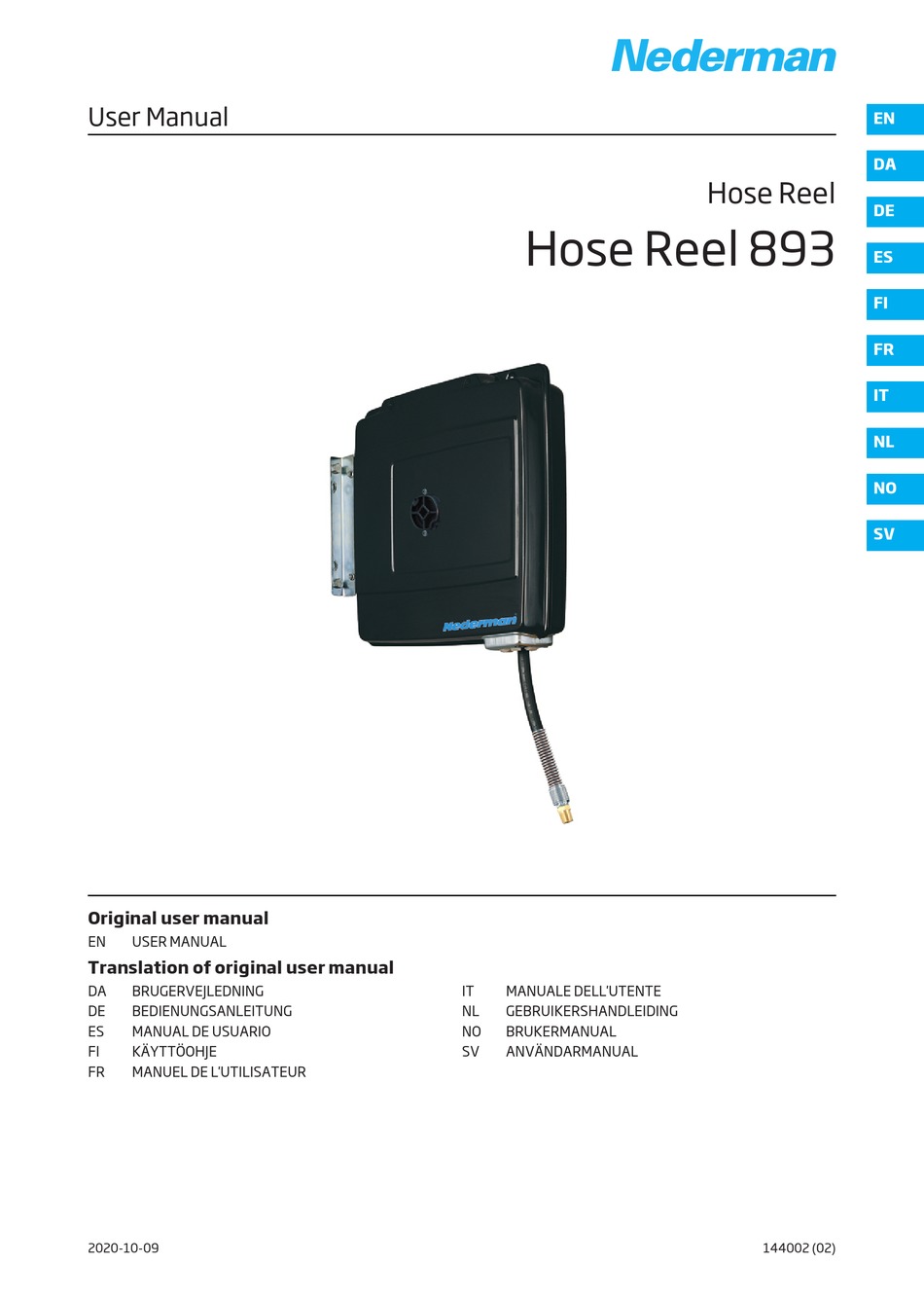

User Manual
Original user manual
EN
USER MANUAL
Translation of original user manual
DA
BRUGERVEJLEDNING
DE
BEDIENUNGSANLEITUNG
ES
MANUAL DE USUARIO
FI
KÄYTTÖOHJE
FR
MANUEL DE L'UTILISATEUR
2020-10-09
Hose Reel 893
IT
MANUALE DELL'UTENTE
NL
GEBRUIKERSHANDLEIDING
NO
BRUKERMANUAL
SV
ANVÄNDARMANUAL
EN
DA
Hose Reel
DE
ES
FI
FR
IT
NL
NO
SV
144002 (02)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nederman Hose Reel 893

Inhaltszusammenfassung für Nederman Hose Reel 893

  • Seite 1 User Manual Hose Reel Hose Reel 893 Original user manual USER MANUAL Translation of original user manual BRUGERVEJLEDNING MANUALE DELL'UTENTE BEDIENUNGSANLEITUNG GEBRUIKERSHANDLEIDING MANUAL DE USUARIO BRUKERMANUAL KÄYTTÖOHJE ANVÄNDARMANUAL MANUEL DE L'UTILISATEUR 2020-10-09 144002 (02)
  • Seite 2 Hose Reel 893 Trace back information: Workspace Main version a14 Checked in 2020-10-09 Skribenta version 5.3.082...
  • Seite 3 Hose Reel 893 Declaration of conformity  ............Figures ..................English ................... 11 Dansk ..................... 14 Deutch ................... 17 Español ..................21 Suomi .................... 24 Français ..................27 Italiano ..................30 Nederlands ................... 33 Norsk ..................... 37 Svenska ..................40...

  • Seite 4: Declaration Of Conformity

    English Dansk Declaration of conformity Overensstemmelseserklæring We, AB Ph. Nederman & Co., declare under our sole responsibility that AB Ph. Nederman & Co., erklærer som eneansvarlige, at følgende pro- the Nederman product: dukt fra Nederman: Hose Reel Series 893 (Part No. **, and stated versions of **) to which Hose Reel Series 893 (Artikel nr.
  • Seite 5 Norsk Svenska Erklæring om overensstemmelse Överensstämmelsedeklaration Vi, AB Ph. Nederman & Co., erklærer under vårt eneste ansvar at Neder- Vi, AB Ph. Nederman & Co., förklarar under vårt fulla ansvar att Neder- man-produktet: man-produkten: Hose Reel Series 893 (delenr. **, og angitte versjoner av **) som denne Hose Reel Series 893 (artikelnummer **, och angivna versioner av **) erklæringen vedrører, er i samsvar med alle relevante bestemmelser i...
  • Seite 6 Hose Reel 893 Figures 1(A) 1(B) Applica�ons • Einsatzbereiche Applica�ons • Aplicaciones Applicazioni • Toepassing Käy�ökohteet • Användningsområden mm (inches) 480 (19) ~200 (~8) WATER 1,5 MPa 7,5 MPa 18 MPa 35 MPa * High pressure cleaning. Note! Do not use this reel with maximum temperature and maximum pressure at the same �me.
  • Seite 7 Hose Reel 893 min. 1,0 m...
  • Seite 8 Hose Reel 893...
  • Seite 9 Hose Reel 893 3-4 mm 4±0.2 Nm...
  • Seite 10 Hose Reel 893...
  • Seite 11 Hose Reel 893 English User Manual Table of contents  Figures ..................................... 1 Preface .................................... 2 Safety ....................................Classification of important information ......................3 Description ..................................Technical specifications ............................ 3.1.1 Dimensions ............................3.1.2 Technical data ............................4 Installation ..................................Delivery check ..............................

  • Seite 12: Installation

    The bolts livered, notify the carrier and the local Nederman rep- must be able to withstand a minimum torque force of resentative immediately.

  • Seite 13: Maintenance

    CAUTION! Risk of equipment damage Mount the hose-stop close to the outer limit of the Use only Nederman original spare parts and ac- hose. cessories. 4 Reel the hose on to the reel by turning the spring-...
  • Seite 14 Hose Reel 893 Dansk Brugervejledning Indholdsfortegnelse  Figurer ..................................... 1 Forord ....................................2 Sikkerhed ..................................Klassificering af vigtige oplysninger ......................3 Beskrivelse ..................................Tekniske specifikationer ..........................3.1.1 Dimensioner ............................3.1.2 Tekniske data ............................4 Installation ..................................Eftersyn ved levering ............................Monteringsvejledning ............................
  • Seite 15 3.1.2 Tekniske data Se Figur 1(B). Tak, fordi du har valgt et Nederman-produkt! Item Beskrivelse Nederman Group er en af verdens førende leverandø- rer og udviklere af produkter og løsninger til miljøtek- Vægt, med slange 12-18 kg nologisektoren. Vores innovative produkter sørger for filtrering, rensning og genvinding i de mest kræven-...
  • Seite 16 Kontakt din nærmeste autoriserede forhandler el- gen er rullet op, skal du dreje fjedernavet yderlige- ler Nederman for at få råd om teknisk service, eller re 2 - 6 omdrejninger. hvis du har brug for hjælp til reservedele. Se også...
  • Seite 17 Hose Reel 893 Deutch Bedienungsanleitung Inhaltsverzeichnis  Abbildungen ................................... 1 Vorwort ................................... 2 Sicherheit ..................................Klassifizierung wichtiger Informationen ....................... 3 Beschreibung ................................. Technische Spezifikationen ..........................3.1.1 Abmessungen ............................3.1.2 Technische Daten ..........................4 Installation ..................................Kontrolle der angelieferten Ware ........................Montageanleitung .............................
  • Seite 18 Produkte filtern, reinigen und recyceln auch in 3.1.2 Technische Daten den anspruchsvollsten Umgebungen. Die Produkte Siehe Abbildung 1(B). und Lösungen von Nederman helfen Ihnen, Ihre Pro- duktivität zu verbessern, Kosten zu senken und auch Artikel Beschreibung die Auswirkungen industrieller Prozesse auf die Um- welt zu reduzieren.

  • Seite 19: Federkrafteinstellung

    Abbildung 2 Abbil- Wenden Sie sich an einen autorisierten Händler oder dung 3. an Nederman, um Hilfestellung zum technischen Ser- vice zu erhalten oder um Ersatzteile zu bestellen. Sie- Prüfen, ob sich der Schlauch ganz ausziehen läßt, he auch www.nederman.com. ohne die Feder ganz zusammenzuziehen.
  • Seite 20 Hose Reel 893 tet. Die verschiedenen Materialarten sind gemäß den einschlägigen örtlichen Bestimmungen zu entsor- gen. Bei Unklarheiten über die korrekte Entsorgung des Produktes wenden Sie sich an Ihren Händler oder an Nederman.
  • Seite 21 Hose Reel 893 Español Manual de Usuario Tabla de contenidos  Ilustraciones ................................... 1 Prólogo .................................... 2 Seguridad ..................................Clasificación de información importante ....................... 3 Descripción ..................................Especificaciones técnicas ..........................3.1.1 Dimensiones ............................3.1.2 Datos técnicos ............................4 Instalación ..................................Comprobación a la entrega ..........................

  • Seite 22: Instalación

    Consulte Ilustración 1(B). ¡Gracias por usar un producto de Nederman! Referencia Descripción El Grupo Nederman es un proveedor y desarrollador lí- der mundial de productos y soluciones para el sector Peso, con manguera 12-18 kg de la tecnología ambiental. Nuestros productos inno- vadores filtrarán, limpiarán y reciclarán en los entor-...

  • Seite 23: Mantenimiento

    Utilice solo piezas de repuesto y accesorios ori- deben manipularse según la normativa local aplicable. ginales Nederman. Contacte con el distribuidor o con Nederman si le plan- Mantenimiento recomendado una vez al año: tea dudas cómo desechar el producto al final de su vi- da útil.
  • Seite 24 Hose Reel 893 Suomi Käyttöohje Sisällysluettelo  Kuvat ....................................1 Esipuhe .................................... 2 Turvallisuus ..................................Tärkeiden tietojen luokittelu ........................... 3 Kuvaus ..................................... Tekniset erittelyt ............................... 3.1.1 Mitat ............................... 3.1.2 Tekniset tiedot ............................. 4 Asennus ..................................Vastaanottotarkastus ............................Asennusohjeet ..............................Letkunohjain ...............................
  • Seite 25 Erä Kuvaus Kiitos Nederman-tuotteen käyttämisestä! Paino, letkulla 12-18 kg Nederman Group on maailman johtava ympäristötek- nologia-alan tuotteiden ja ratkaisujen toimittaja ja ke- Ympäristön lämpötila -10 °C - +60 °C hittäjä. Innovatiiviset tuotteemme suodattavat, puh- distavat ja kierrättävät ilmaa vaativimmissakin ym- Materiaalin kierrätys...
  • Seite 26 6 Varaosat nittämätön. Pujota letku letkuohjaimen läpi kuvan mukaisesti HUOMIO! Laitevaurion vaara ja kiinnitä se akselilla olevaan letkuliittimeen. Käytä vain Nederman alkuperäisiä varaosia ja Asenna letkunpysäytin paikalleen letkun loppu- lisävarusteita. päähän. Jos haluat neuvoja teknisistä palveluista tai ti- 4 Kelaa letku kelalle kiertämällä keskiötä ruuvimeis- lata varaosia, ota yhteys lähimpään valtuutet-...
  • Seite 27 Hose Reel 893 Français Manuel de l'utilisateur Table des matières  Figures ..................................... 1 Préface .................................... 2 Sécurité ................................... Classification des informations importantes ....................3 Description ..................................Caractéristiques techniques ..........................3.1.1 Dimensions ............................3.1.2 Caractéristiques techniques ......................4 Installation ..................................Vérification de la livraison ..........................
  • Seite 28 Hose Reel 893 1 Préface 3 Description Merci d’utiliser un produit Nederman ! 3.1 Caractéristiques techniques Le Groupe Nederman est un fournisseur et dévelop- 3.1.1 Dimensions peur leader de produits et solutions pour le secteur Voir Figure 1(A). de la technologie environnementale. Nos produits in- novants filtrent, nettoient et recyclent les environ- 3.1.2 Caractéristiques techniques...

  • Seite 29: Pièces De Rechange

    Montez l'enrouleur, voir Figure 2 et Figure 3. ter le distributeur agréé le plus proche ou Nederman. Vérifier que la longueur totale du tuyau puisse Consulter également www.nederman.com. être déroulée sans tendre le ressort à fond.
  • Seite 30 Hose Reel 893 Italiano Manuale dell'utente Sommario  Figuras ..................................... 1 Premessa ..................................2 Sicurezza ..................................Classificazione di informazioni importanti ....................3 Descrizione ..................................Specifiche tecniche ............................3.1.1 Dimensioni ............................3.1.2 Dati tecnici ............................4 Installazione ................................... Controllo alla consegna .............................

  • Seite 31: Installazione

    Descrizione Grazie per aver utilizzato un prodotto Nederman! Peso, con tubo 12-18 kg Il gruppo Nederman è leader mondiale nella fornitu- ra e nello sviluppo di prodotti e soluzioni per il settore Temperatura ambientale -10 °C - +60 °C delle tecnologie ambientali. I nostri prodotti innovativi filtreranno, puliranno e ricicleranno negli ambienti più...

  • Seite 32: Manutenzione

    Contattare il rivenditore autorizzato più vicino giusta tensione. Solitamente occorre fare compie- o Nederman per consulenze in caso di interven- re all’ingra-naggio altri 2 - 6 giri completi. ti tecnici o di necessità di ricambi. Vedere anche Montare il tubo di collegamento all’impianto cen-...
  • Seite 33 Hose Reel 893 Nederlands Gebruikershandleiding Inhoudsopgave  Afbeeldingen ................................. 1 Voorwoord ..................................2 Veiligheid ..................................Indeling van belangrijke informatie ........................ 3 Beschrijving ..................................Technische specificaties ..........................3.1.1 Afmetingen ............................3.1.2 Technische gegevens ......................... 4 Installatie ..................................Controle bij levering ............................Montagehandleiding ............................

  • Seite 34: Montagehandleiding

    Recycling van materiaal 78-99 gewicht-% ren geraakt is. Nederman behoudt zich het recht voor om zijn producten, inclusief de documentatie, zonder Controleer de maximum werkdruk (MPa) op het ty- voorafgaande kennisgeving te wijzigen en/of te ver- peplaatje van de haspel.

  • Seite 35: Reserveonderdelen

    Neem contact op met uw dichtstbijzijnde erkende uiterste spant. dealer of met Nederman voor technisch advies en re- 8 Open de vloeistoftoevoer en controleer of de slan- serveonderdelen. Zie ook www.nederman.com.
  • Seite 36 De verschillende materiaalsoorten moeten overeenkomstig de betreffende plaatselijke wetge- ving worden verwerkt. Neem contact op met de dis- tributeur of met Nederman indien u twijfels hebt over het tot schroot verwerken van het product aan het einde van zijn levensduur.
  • Seite 37 Hose Reel 893 Norsk Brukermanual Innholdsfortegnelse  Figurer ..................................... 1 Forord ....................................2 Sikkerhet ..................................Klassifisering av viktig informasjon ........................ 3 Beskrivelse ..................................Tekniske spesifikasjoner ..........................3.1.1 Størrelse ..............................3.1.2 Tekniske data ............................4 Installasjon ..................................Leveringskontroll ............................... Monteringsinstruksjon ............................Slangeutgang ..............................
  • Seite 38 Hvis du ikke 4 Installasjon finner igjen dokumentasjonen, må du umiddelbart skaffe en ny. Nederman forbeholder seg retten til å 4.1 Leveringskontroll endre og forbedre produktene, inkludert dokumenta- Hvis deler er skadet eller mangler når produktet leve- sjonen, uten ytterligere forvarsel.
  • Seite 39 Figur 6 punkt 5. ler eller Nederman for råd og tips om teknisk service Når slangen er viklet på trommelen, sørg for at rik- eller hvis du trenger hjelp med reservedeler. Se også tig spenning er oppnådd ved å vri navet ytterligere www.nederman.com.
  • Seite 40 Hose Reel 893 Svenska Användarmanual Innehållsförteckning  Bilder ....................................1 Förord ....................................2 Säkerhet ..................................Klassificering av viktig information ........................ 3 Beskrivning ..................................Tekniska specifikationer ........................... 3.1.1 Mått ................................ 3.1.2 Tekniska data ............................4 Installation ..................................Leveranskontroll ..............................Monteringsanvisning ............................Slangutlopp .................................

  • Seite 41: Monteringsanvisning

    ändra och förbättra sina produkter, inklusive doku- Kontakta omedelbart speditören och den lokala repre- mentation, utan föregående avisering. sentanten för Nederman om delar saknas eller är ska- Den här produkten uppfyller kraven i tillämpliga EU- dade när produkten levereras. direktiv. För att produktens ska fortsätta att uppfyl- 4.2 Monteringsanvisning...
  • Seite 42 2 - 6 Kontakta närmaste auktoriserade återförsäljare el- varv. ler Nederman för information om teknisk service Montera anslutningsslang, min. längd 1.0 m. eller om du behöver beställa reservdelar. Se även Montera upprullaren, se Figur 2, Figur 3och www.nederman.com.
