Compact
60

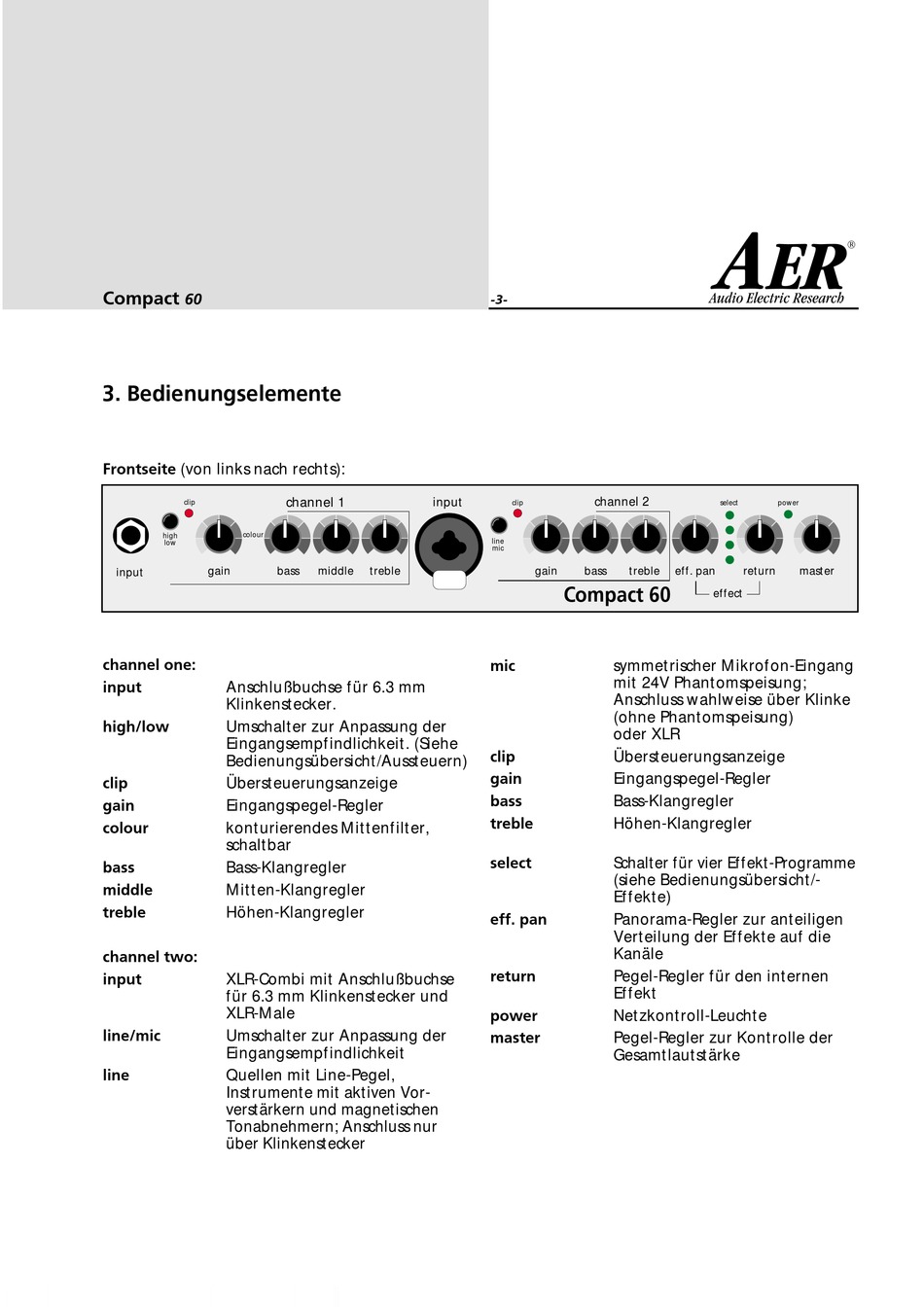

3. Bedienungselemente
Frontseite (von links nach rechts):
clip
high
colour
low
gain
input
channel one:
input
Anschlußbuchse für 6.3 mm
Klinkenstecker.
high/low
Umschalter zur Anpassung der
Eingangsempfindlichkeit. (Siehe
Bedienungsübersicht/Aussteuern)
clip
Übersteuerungsanzeige
gain
Eingangspegel-Regler
colour
konturierendes Mittenfilter,
schaltbar
bass
Bass-Klangregler
middle
Mitten-Klangregler
treble
Höhen-Klangregler
channel two:
input
XLR-Combi mit Anschlußbuchse
für 6.3 mm Klinkenstecker und
XLR-Male
line/mic
Umschalter zur Anpassung der
Eingangsempfindlichkeit
line
Quellen mit Line-Pegel,
Instrumente mit aktiven Vor-
verstärkern und magnetischen
Tonabnehmern; Anschluss nur
über Klinkenstecker
channel 1
input
bass
middle
treble
-3-
channel 2
clip
line
mic
gain
bass
treble
Compact 60
mic
symmetrischer Mikrofon-Eingang
mit 24V Phantomspeisung;
Anschluss wahlweise über Klinke
(ohne Phantomspeisung)
oder XLR
clip
Übersteuerungsanzeige
gain
Eingangspegel-Regler
bass
Bass-Klangregler
treble
Höhen-Klangregler
select
Schalter für vier Effekt-Programme
(siehe Bedienungsübersicht/-
Effekte)
eff. pan
Panorama-Regler zur anteiligen
Verteilung der Effekte auf die
Kanäle
return
Pegel-Regler für den internen
Effekt
power
Netzkontroll-Leuchte
master
Pegel-Regler zur Kontrolle der
Gesamtlautstärke
C
select
power
eff. pan
return
master
effect
