Compact
60

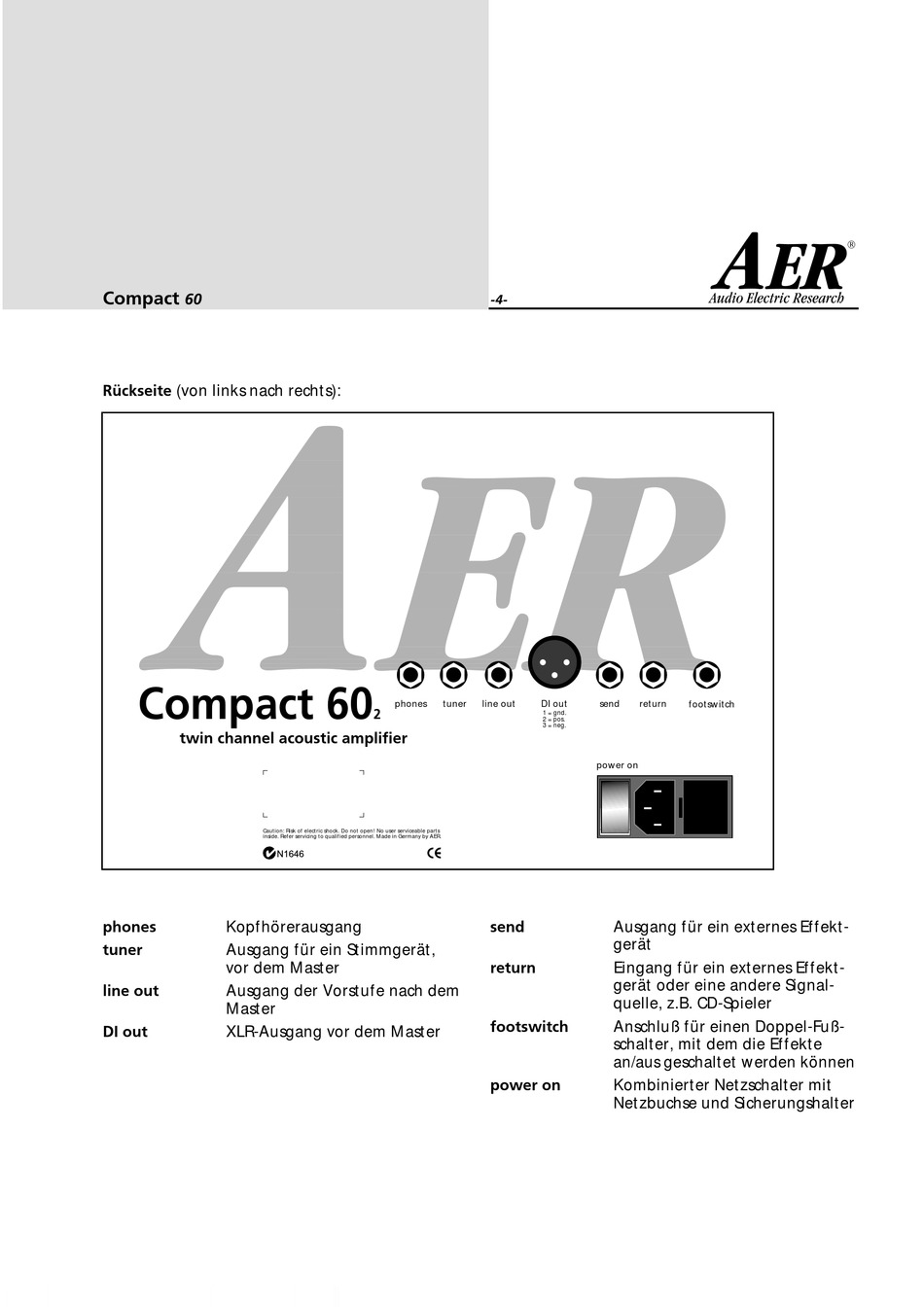

Rückseite (von links nach rechts):
Compact 60
twin channel acoustic amplifier
Caution: Risk of electric shock. Do not open! No user serviceable parts
inside. Refer servicing to qualified personnel. Made in Germany by AER.
phones
Kopfhörerausgang
tuner
Ausgang für ein Stimmgerät,
vor dem Master
line out
Ausgang der Vorstufe nach dem
Master
DI out
XLR-Ausgang vor dem Master
-4-
phones
tuner
line out
DI out
2
1 = gnd.
2 = pos.
3 = neg.
send
return
footswitch
power on
C
send
return
footswitch
power on
Ausgang für ein externes Effekt-
gerät
Eingang für ein externes Effekt-
gerät oder eine andere Signal-
quelle, z.B. CD-Spieler
Anschluß für einen Doppel-Fuß-
schalter, mit dem die Effekte
an/aus geschaltet werden können
Kombinierter Netzschalter mit
Netzbuchse und Sicherungshalter
