Compact
60

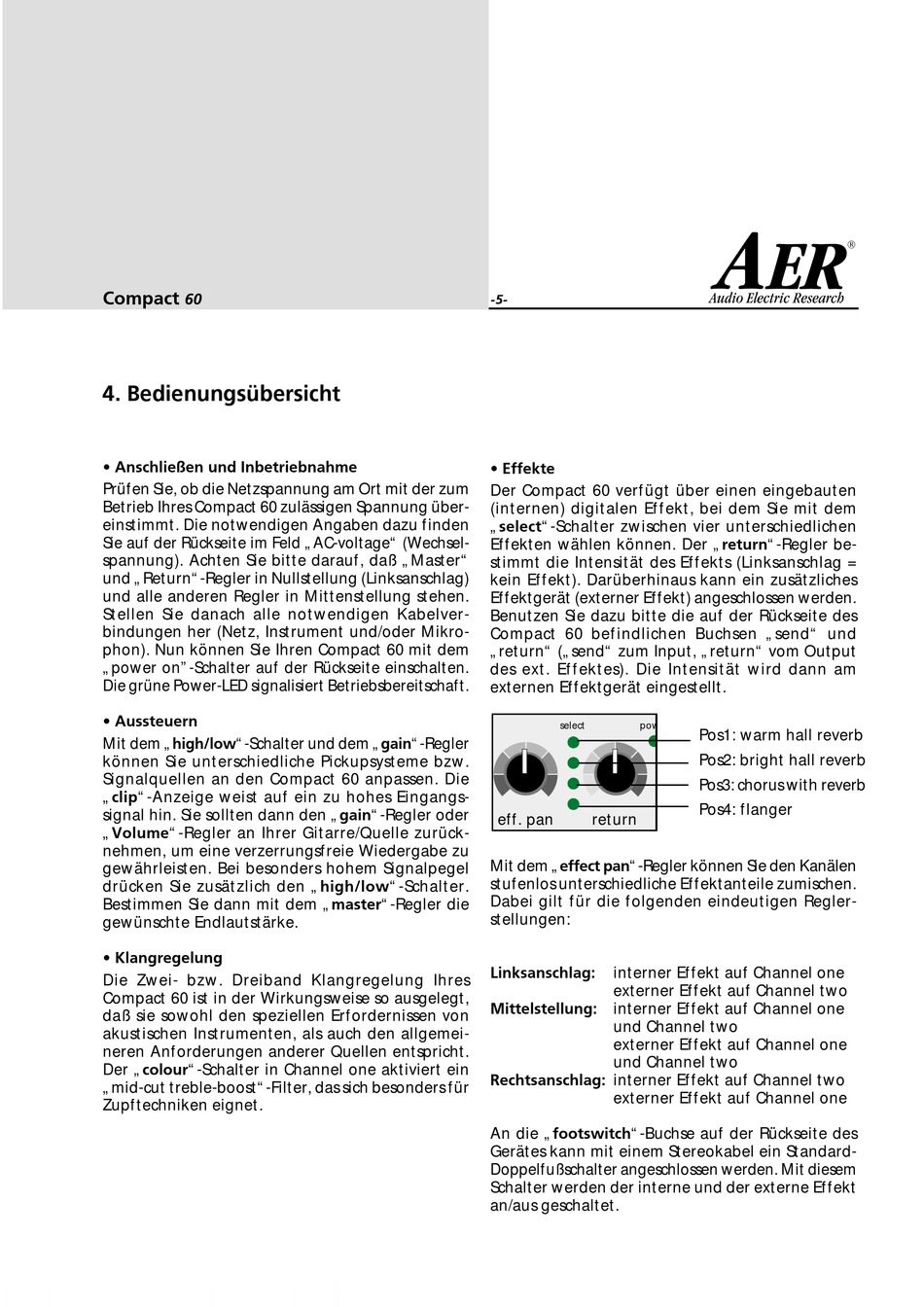

4. Bedienungsübersicht
• Anschließen und Inbetriebnahme
Prüfen Sie, ob die Netzspannung am Ort mit der zum
Betrieb Ihres Compact 60 zulässigen Spannung über-
einstimmt. Die notwendigen Angaben dazu finden
Sie auf der Rückseite im Feld „AC-voltage" (Wechsel-
spannung). Achten Sie bitte darauf, daß „Master"
und „Return"-Regler in Nullstellung (Linksanschlag)
und alle anderen Regler in Mittenstellung stehen.
Stellen Sie danach alle notwendigen Kabelver-
bindungen her (Netz, Instrument und/oder Mikro-
phon). Nun können Sie Ihren Compact 60 mit dem
„power on"-Schalter auf der Rückseite einschalten.
Die grüne Power-LED signalisiert Betriebsbereitschaft.
• Aussteuern
Mit dem „high/low"-Schalter und dem „gain"-Regler
können Sie unterschiedliche Pickupsysteme bzw.
Signalquellen an den Compact 60 anpassen. Die
„clip"-Anzeige weist auf ein zu hohes Eingangs-
signal hin. Sie sollten dann den „gain"-Regler oder
„Volume"-Regler an Ihrer Gitarre/Quelle zurück-
nehmen, um eine verzerrungsfreie Wiedergabe zu
gewährleisten. Bei besonders hohem Signalpegel
drücken Sie zusätzlich den „high/low"-Schalter.
Bestimmen Sie dann mit dem „master"-Regler die
gewünschte Endlautstärke.
• Klangregelung
Die Zwei- bzw. Dreiband Klangregelung Ihres
Compact 60 ist in der Wirkungsweise so ausgelegt,
daß sie sowohl den speziellen Erfordernissen von
akustischen Instrumenten, als auch den allgemei-
neren Anforderungen anderer Quellen entspricht.
Der „colour"-Schalter in Channel one aktiviert ein
„mid-cut treble-boost"-Filter, das sich besonders für
Zupftechniken eignet.
-5-
• Effekte
Der Compact 60 verfügt über einen eingebauten
(internen) digitalen Effekt, bei dem Sie mit dem
„select"-Schalter zwischen vier unterschiedlichen
Effekten wählen können. Der „return"-Regler be-
stimmt die Intensität des Effekts (Linksanschlag =
kein Effekt). Darüberhinaus kann ein zusätzliches
Effektgerät (externer Effekt) angeschlossen werden.
Benutzen Sie dazu bitte die auf der Rückseite des
Compact 60 befindlichen Buchsen „send" und
„return" („send" zum Input, „return" vom Output
des ext. Effektes). Die Intensität wird dann am
externen Effektgerät eingestellt.
select
pow
eff. pan
return
Mit dem „effect pan"-Regler können Sie den Kanälen
stufenlos unterschiedliche Effektanteile zumischen.
Dabei gilt für die folgenden eindeutigen Regler-
stellungen:
Linksanschlag:
interner Effekt auf Channel one
externer Effekt auf Channel two
Mittelstellung: interner Effekt auf Channel one
und Channel two
externer Effekt auf Channel one
und Channel two
Rechtsanschlag: interner Effekt auf Channel two
externer Effekt auf Channel one
An die „footswitch"-Buchse auf der Rückseite des
Gerätes kann mit einem Stereokabel ein Standard-
Doppelfußschalter angeschlossen werden. Mit diesem
Schalter werden der interne und der externe Effekt
an/aus geschaltet.
C
Pos1: warm hall reverb
Pos2: bright hall reverb
Pos3: chorus with reverb
Pos4: flanger
