Hauptkörper des
Geräts
Schraube M6 x 12
(Zubehör)
Vorsicht
•
Vor der Installation der Inneneinheit müssen die Halterungen
zur Befestigung des Lüfters während des Transports entfernt
werden (siehe Abbildung 3.9). Der Betrieb des Geräts ohne
Entfernen der Befestigungselemente kann den Lüftermotor
beschädigen.
•
Vergewissern Sie sich, dass das Gehäuse des Geräts
waagerecht steht, da es sonst zum Austreten von Wasser
führen kann. Kalibrieren Sie die Wasserwaage des Geräts
mit einer Wasserwaage oder einem mit Wasser gefüllten
Polyethylenrohr.
•
Die ist mit einer eingebauten Dränagepumpe und einem
schwimmenden Nothaltschalter ausgestattet. Kippen
Sie das Gerät nicht in Richtung Auffangwanne, da der
Niveauschalter sonst versagen und Wasser auslaufen kann.

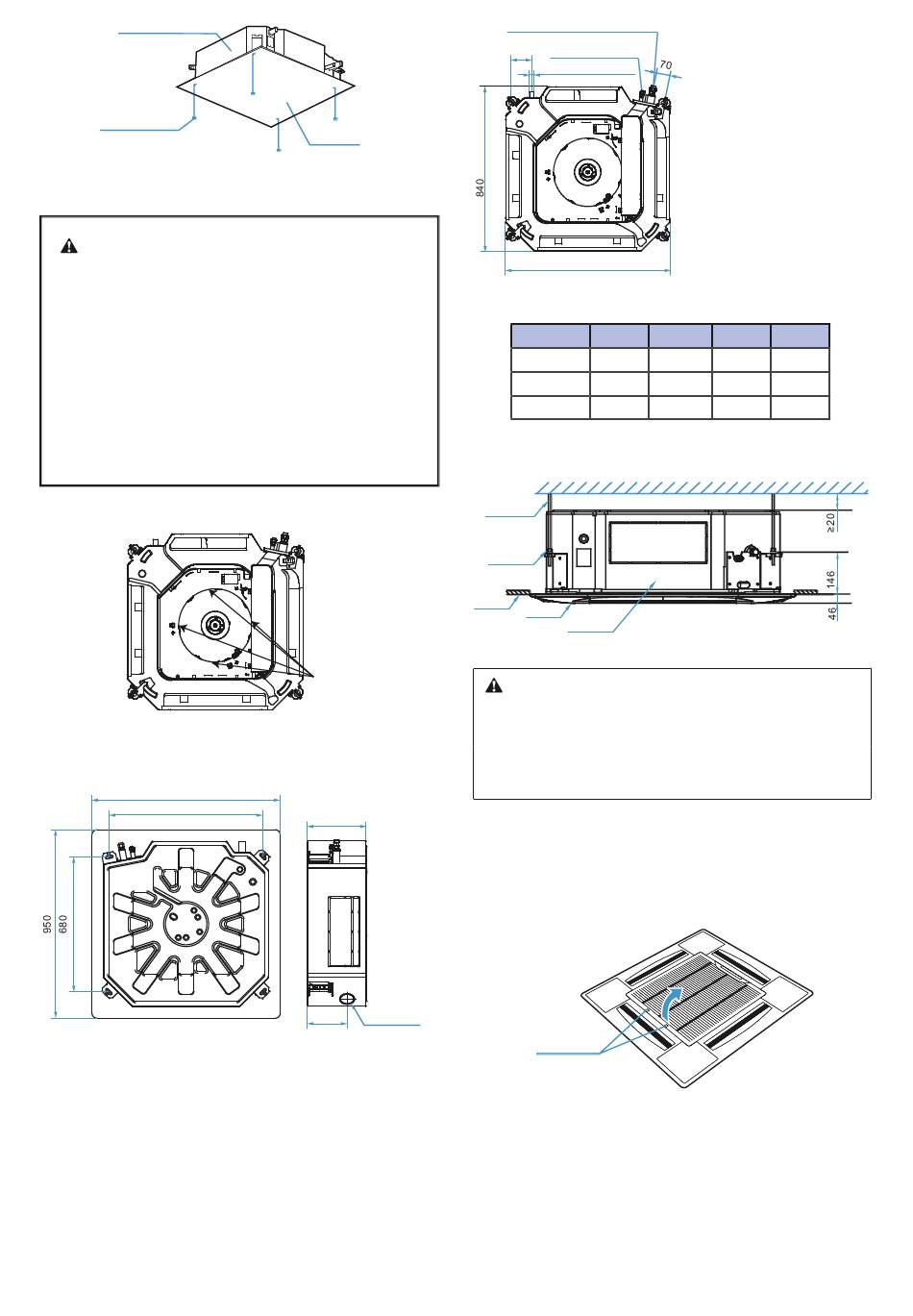

Abbildung 3.9
Maße der Inneneinheit
950
780
Rückansicht
Installationsschablone
Abbildung 3.8
Befestigungen
A
Φ75
Frischlufteingang
B
Seitenansicht
Gasleitung( D)
�
Flüssigkeitsleitung(C)
105
Φ32 äußerer Durchmesser
der Wasserableitung
840
Draufsicht
Modell
���������
���������
����������
Montagehaken
Sechskantmutter
(zur Niveauregulierung)
Decke
Paneel
Hauptkörper des Geräts
Vorsicht
•
Alle Abbildungen dieses Handbuchs dienen zur Erklärung.
Die gekaufte Klimaanlage hat möglicherweise nicht das
gleiche Aussehen und die gleichen Funktionen wie die in
diesen Abbildungen dargestellt. Bitte beachten Sie das
aktuelle Modell des Produkts.
3.3 Installation der Platte
3.3.1 Lufteinlassgitter entfernen
1) Drücken Sie die beiden Verriegelungen am Gitter gleichzeitig und
entfernen Sie sie.
Gitterverschluss
2) Heben Sie das Lufteinlassgitter auf ca. 45° an und entfernen Sie es.
5
6
�
�
A (mm)
B (mm)
C (mm)
230
126
�����
230
126
�����
300
197
�����
Abbildung 3.10
Abbildung 3.11
Abbildung 3.12
D (mm)
�����
�����
�����
