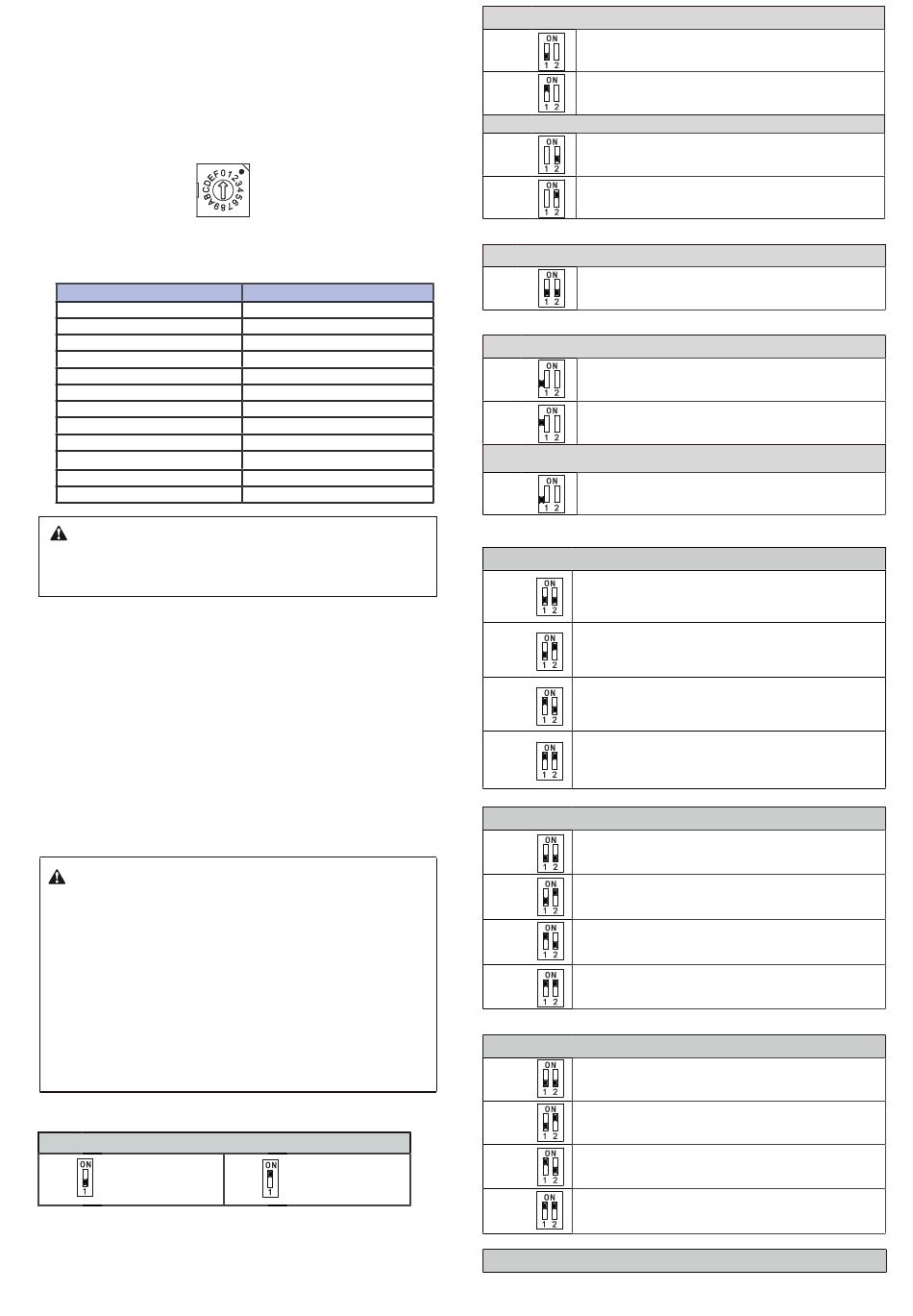

7. Einstellung der Mikroschalter
7.1 Kapazitätsanpassungen
Stellen Sie den DIP-Schalter auf der Hauptplatine im elektrischen
Schaltkasten der Inneneinheit auf unterschiedliche Anwendungen ein.
Sobald die Einstellungen vorgenommen wurden, stellen Sie sicher,
dass Sie den Hauptschalter wieder ausschalten und dann den Strom
einschalten. Wird die Stromzufuhr nicht unterbrochen und wieder ein-
geschaltet, werden die Einstellungen nicht ausgeführt.
POTENCIA_S
ENC1
ENC1 Einstellungen des Kapazitätsschalters:
Nummer
0
0
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
A
A
B
B
Vorsicht
•
Die DIP-Schalter werden vor der Auslieferung konfiguriert.
Diese Einstellungen sollten nur von professionellem
Wartungspersonal geändert werden.
7.2 Adresseinstellung
Wenn diese Inneneinheit an die Außeneinheit angeschlossen ist,
weist die Außeneinheit der Inneneinheit automatisch die Adresse zu.
Alternativ können Sie die Adresse auch manuell über die Steuerung
einstellen.
•
Die Adressen von zwei beliebigen Inneneinheiten im gleichen
System können nicht identisch sein.
•
Die Netzwerkadresse und die Adresse der Inneneinheit sind
identisch und müssen nicht separat konfiguriert werden.
•
Wenn die Adresseinstellungen abgeschlossen sind, markieren Sie
die Adresse jeder Inneneinheit, um die Wartung nach dem Kauf zu
erleichtern.
•
Die zentrale Steuerung der Inneneinheit ist mit der Außeneinheit
verbunden. Weitere Informationen finden Sie im Handbuch der
Außeneinheit.
Vorsicht
•
Nachdem die zentrale Steuerungsfunktion für die Innen-
einheit an der Außeneinheit abgeschlossen ist, muss der
DIP-Schalter am Hauptbedienfeld der Außeneinheit auf
Autoadressierung gestellt werden, ansonsten wird der
Inneneinheit im System nicht von der zentralen Steuerung
gesteuert.
•
Das System kann bis zu 64 Inneneinheiten (Adresse 0~63)
gleichzeitig anschließen. Jedes Inneneinheit kann nur einen
Adress-DIP-Schalter im System haben. Die Adressen von
zwei beliebigen Inneneinheiten im gleichen System können
nicht identisch sein. Geräte, die die gleiche Adresse haben,
können eine Fehlfunktion aufweisen.
7.3 Schaltereinstellungen auf der Hauptplatine
0/1 Definition des jeweiligen Schalters:
= 0
Leistung
2,2 kW
2,2 kW
2,8kW
2,8kW
3,6kW
3,6kW
4,5kW
4,5kW
5,6kW
5,6kW
7,1kW
7,1kW
8,0kW
8,0kW
9,0kW
9,0kW
10,0kW
10,0kW
1
.2kW
1
.2kW
12,5kW
12,5kW
14,0kW
14,0kW
= 1
12
13
SW1_1
SW1
Temperaturkompensation im Kühlbetrieb beträgt 0°C
[0]
SW1
Temperaturkompensation im Kühlbetrieb beträgt 2°C
[1]
SW1_2
SW1
EEV an Position 96 (Stufen) im Standby im Heizbetrieb
[0]
SW1
EEV an Position 72 (Stufen) im Standby im Heizbetrieb
[1]
SW2
SW2
Werkseinstellungen
[00]
SW3_1
SW3
Nicht verfügbar
[0]
SW3
Löschen der Adresse der Inneneinheit
[1]
SW3_2
SW3
Nicht verfügbar
[0]
SW4
Im Heizbetrieb, wenn die eingestellte Temperatur
SW4
erreicht ist, arbeitet der Ventilator in einem 4 Minu-
[
]
00
ten aus / 1 Minute an Wiederholungszyklus.
Im Heizbetrieb, wenn die eingestellte Temperatur
SW4
erreicht ist, arbeitet der Ventilator in einem 8 Minu-
[0
]
1
ten aus / 1 Minute an Wiederholungszyklus.
Im Heizbetrieb, wenn die eingestellte Temperatur
SW4
erreicht ist, arbeitet der Ventilator in einem 12 Minu-
[10]
ten aus / 1 Minute an Wiederholungszyklus.
Im Heizbetrieb, wenn die eingestellte Temperatur
erreicht ist, arbeitet der Ventilator in einem 16 Minu-
SW4
ten aus / 1 Minute an Wiederholungszyklus.
[1
]
1
SW5
Im Heizbetrieb arbeitet der Ventilator nicht, wenn
SW5
die Innentemperatur des Wärmetauschers (T2)
[
]
00
15°C oder niedriger ist
Im Heizbetrieb arbeitet der Ventilator nicht, wenn
SW5
die Innentemperatur des Wärmetauschers (T2)
[0
]
1
20°C oder niedriger ist
Im Heizbetrieb arbeitet der Ventilator nicht, wenn
SW5
die Innentemperatur des Wärmetauschers (T2)
[10]
24°C oder niedriger ist
Im Heizbetrieb arbeitet der Ventilator nicht, wenn
SW5
die Innentemperatur des Wärmetauschers (T2)
[1
]
1
26°C oder niedriger ist
SW6
Temperaturkompensation im Heizmodus beträgt
SW6
6°C
[
]
00
Temperaturkompensation im Heizmodus beträgt
SW6
2°C
[0
]
1
Temperaturkompensation im Heizmodus beträgt
SW6
4°C
[10]
Temperaturkompensation im Heizmodus beträgt
SW6
0°C (Follow Me- Funktion)
[1
]
1
SW7: Reserviert
