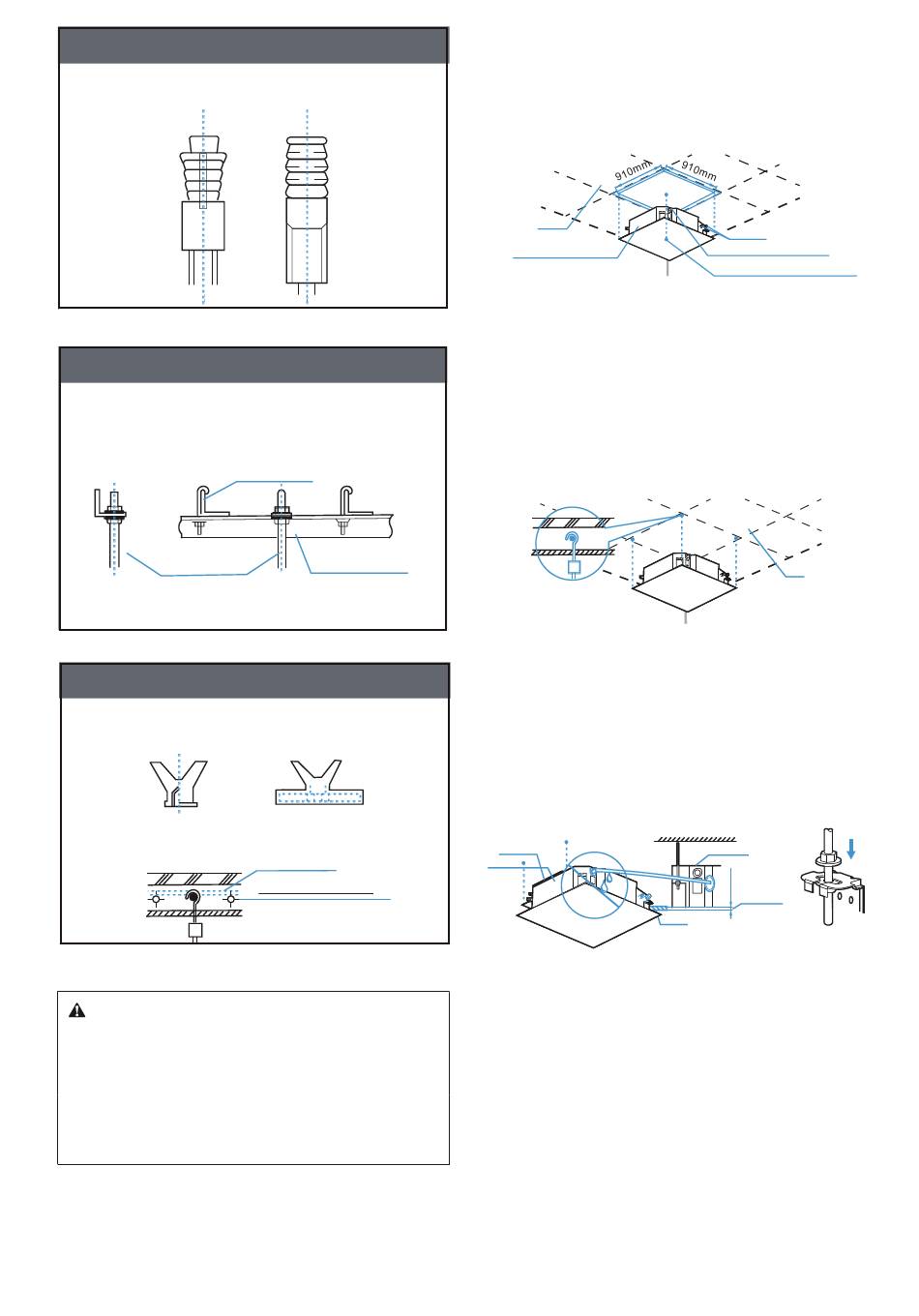

Ursprüngliche Betonplattenkonstruktion
Verwenden Sie eingebettete Schrauben, und ziehen Sie sie.
Stahlgerüst
Direkte Befestigung und Verwendung einer Winkelstahlstange als
Halterung
Aufhängebolzen
Aufhängebolzen
Neue Betonplattenkonstruktion
Befestigung mit Einbaueinheiten und eingebetteten Schraube.
Klingenförmiges
Einsatzstück
Abbildung 3.4
Vorsicht
•
Alle Schrauben sollten aus hochwertigem
Kohlenstoffstahl (mit verzinkter Oberfläche oder anderer
Rostschutzbehandlung) oder Edelstahl gefertigt sein.
•
Wie die Decke behandelt werden soll, hängt von der Art des
Gebäudes ab. Für spezifische Maßnahmen wenden Sie
sich bitte an die Bau- und Renovierungsingenieure.
•
Wie der Hebebolzen gesichert wird, hängt von der
jeweiligen Situation ab und muss sicher und zuverlässig
befestigt sein.
3.2. Installation der Inneneinheit
3.2.1 Reihenfolge der Dachmontage
•
Sie müssen das Dach in einer ebenen Position halten.
Abbildung 3.2
Gewinkelte Stange
zur Unterstützung
Abbildung 3.3
Schiebeeinsatz
Verstärkter Stab
Eingebettete Schraube
(hängeschraube und vertiefte
Rohrschraube)
1.
Bohren Sie 910 x 910 mm Vierkantlöcher in die Decke gemäß
dem Layout der Montageschablone (Zubehör 4). Siehe Abb. 3.5
•
Die Mitte der Dachöffnung muss mit der Mitte des Gehäuses der
Inneneinheit übereinstimmen.
•
Bestimmen Sie die Länge und die Auslässe der Anschluss- und,
Kondensatrohre sowie der elektrischen Leitungen.
•
Um die Deckenebene zu erhalten und Vibrationen zu vermeiden,
verstärken Sie bei Bedarf den Deckenwiderstand.
Decke
Körper der Klimaanlage
2.
Montieren Sie die Haken in allen vier Ecken gemäß der in der
Montageschablone (Zubehör 4) angegebenen Hakenanordnung.
•
Dann die Anker des Expansionshakens (erworbenes Zubehör 4 ) in
diese Löcher einbetten und einsetzen. Siehe Abb. 3.2
•
Bei der Montage der Haken (erworbenes Zubehör 5 ) ist darauf
zu achten, dass der konkave Teil des Hakens mit dem der
Spreizhakenanker übereinstimmt. Bestimmen Sie die richtige
Hakenlänge für die Montage anhand der Deckenhöhe. Entfernen Sie
überschüssiges Material.
Verwenden Sie M10 oder W3/8/ Schrauben zur Befestigung der
Hakenschrauben. Verwenden Sie ca. die halbe Länge der Schraube
für die eingebauten Haken als Überlänge.
3.
Verwenden Sie die Sechskantmuttern an den vier
Befestigungshaken, um das Gerät einzustellen und
sicherzustellen, dass das Gehäuse eben ist.
•
Wenn die Kondensatleitung geneigt ist, kann dies zu einer
Fehlfunktion des Wasserniveauschalters führen und es können
Wasserleckagen auftreten.
•
Stellen Sie die Position des Gerätekörpers ein und achten Sie
darauf, dass der Raum mit der Decke auf allen vier Seiten
der Decke gleichmäßig verteilt ist und dass der Boden des
Gerätekörpers 10-12 mm innerhalb des Deckenfußes liegt.
•
Nachdem Sie die Körperposition des Geräts eingestellt haben,
befestigen Sie das Gerät mit den Montagehakenmuttern.
Körper der
Klimaanlage
Rahmen der
Klimaanlage
Abbildung 3.7
3.2.2 Installationsreihenfolge für das neue Dach
1.
Siehe Schritt 2 des Abschnitts "Reihenfolge der Dachmontage".
Legen Sie die Haken vorher in das neue Dach ein und
vergewissern Sie sich, dass sie stark genug sind, um das
Gewicht der Inneneinheit zu tragen, und dass sich das Gerät
nicht löst, wenn sich der Beton zusammenzieht.
2.
Nachdem Sie das Gerät angehoben und montiert haben,
befestigen Sie die Installationskarte (Zubehör 4) mit den
Schrauben M6 x 12 (Zubehör 5) am Gerätekörper. Achten Sie
darauf, dass Sie vorher die Größe und Position der Dachöffnung
und des Wartungszugangs überprüfen. (Siehe Abb. 3.8)
•
Bevor Sie das Gerät an der Decke montieren, vergewissern Sie
sich, dass die Decke eben ist.
•
Die weiteren Schritte sind die gleichen wie in Schritt 2 der
"Reihenfolge der Dachmontage".
3.
Siehe Schritt 3 im Abschnitt "Reihenfolge der Dachmontage".
4.
Entfernen Sie die Montageplatte (Zubehör 4).
4
5
Rohre
Wasseranschlussleitung
Setzen Sie das Loch in die Mitte der
Dachöffnung.
Abbildung 3.5
Oberer Teil
Abbildung 3.6
Körper der Klimaanlage
10~12 mm
Decke
