18
Anschlusskabel anschließen
1.
Das Anschlusskabel so verlegen, dass bei Wasserbeaufschlagung kein Wasser entlang
des Kabels eindringen kann
2. Das Anschlusskabel (im Ventilator) auf ca. 100 mm kürzen und abmanteln, die Adern 7 mm
abisolieren
3. Adern und min. 10 mm Mantel vorsichtig durch die Tülle schieben. Falls die Tülle das An-
schlusskabel nicht gleichmäßig umschließt, mit Silikon zusätzlich abdichten – ansonsten
erlischt der IP-Schutz!
4. Adern im Leitungskanal verlegen und laut Schaltplan anschließen.
5. Abdichtung des Anschlusskabels an der Tülle und festen Klemmsitz der Adern prüfen.
6. Anschlussraumdeckel
und die Dichtung des Anschlussraumdeckels ringsum in den Anschlussraum drücken. An-
schließend die beiden Sicherungsschrauben
7.
Bestimmungsgemäßen Einsatz des Ventilators überprüfen.
8. Netzspannung mit Typenschildangabe vergleichen.
9. Ventilator auf solide Befestigung und fachgerechte elektrische Installation prüfen.
10. Freilauf des Laufrades prüfen.
11. Alle Teile, insbesondere Schrauben, auf festen Sitz überprüfen.
Schrauben dabei nicht lösen!
12. Innenblende befestigen.
13. Netzspannung einschalten.
14. Beim Probelauf den Ventilator auf Vibrationen und Geräusche prüfen.
(Abbildung
13) – 100 mm = Ende Anschlusskammer.
A

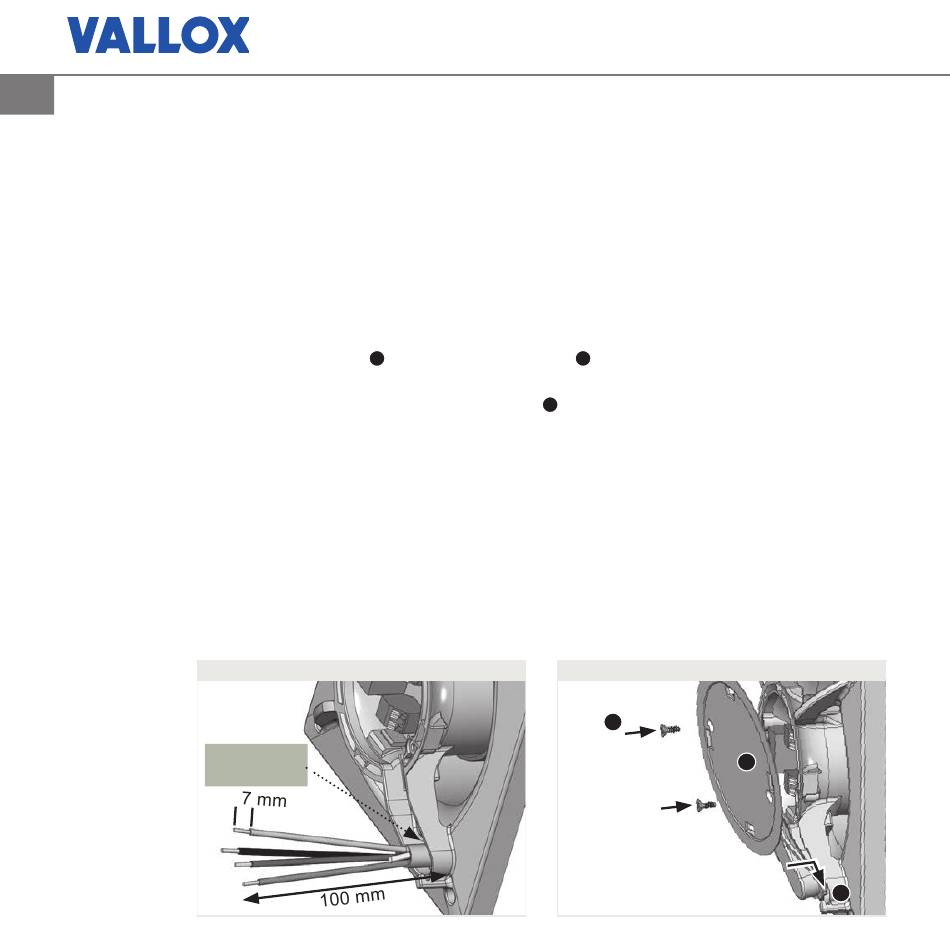

Abbildung 13: Anschlusskabel abmanteln
ggf. zusätzl.
Dichtmasse
(Abbildung
3). Das Kabel nicht über scharfe Kanten führen!
(Abbildung
14) in die Nut
C
am Anschlussraumdeckel festschrauben.
Abbildung 14: Anschlussraum schließen
B
bei der Kabeldurchführung einhängen
C
A
B
