Danfoss FC 102 Kurzanleitung Seite 19

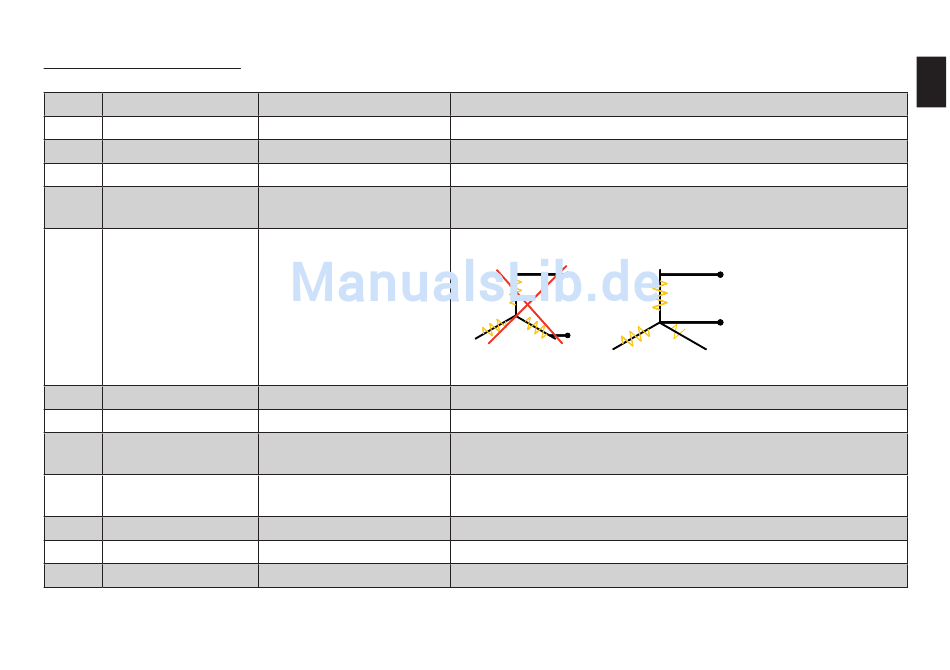

4.3 Benötigte Motordaten
Par. Motor
1-10 PM / SynRM
1-24 PM / SynRM
1-25 PM / SynRM
1-26 PM / SynRM
1-30* PM / SynRM
1-37* PM / SynRM
1-38* nur SynRM
1-39* PM / SynRM
1-40* nur PM
1-44* nur SynRM
1-45* nur SynRM
1-48* nur SynRM
* Können nicht alle Angaben dem Typenschild entnommen werden, wird ein Datenblatt des Motorherstellers benötigt. Alternativ kann auch
die Funktion vollständige automatische Motoranpassung AMA in Parameter 1-29 auch für PM- und SynRM genutzt werden oder das Quickmenü
"Smart Start" verwenden.
Beschreibung
Motorauswahl
Motornennstrom [A]
Nenndrehzahl [RPM]
Nennmoment [Nm]
Widerstand Rs
Induktivität Ld
Induktivität Lq
Motorpolzahl
GegenEMK [V]
Ld(sat)
Lq(sat)
Induktion-Sättigungsfaktor
Einstellung
[1] PM-Vollpol / [5] Sync. Reluktanz
Gemäß Motortypenschild einstellen
Gemäß Motortypenschild einstellen
Gemäß Motortypenschild einstellen
Alternative: Aus Motorleistung und Drehzahl berechnen
Gemäß Motortypenschild oder aus Motordatenblatt einstellen.
Rs
Ld
Wichtig: Es müssen Strangwerte eingegeben werden.
Gemäß Motortypenschild oder aus Motordatenblatt einstellen.
aus Motordatenblatt einstellen
Gemäß Motortypenschild einstellen
Alternative: Aus Frequenz und Drehzahl berechnen
Gemäß Motortypenschild einstellen.
Wichtig: Wert muss sich auf 1000 PRM beziehen
aus Motordatenblatt einstellen
aus Motordatenblatt einstellen
aus Motordatenblatt einstellen
Rs
Ld
4
