MANUELLE BEWEGUNG DES TELESKOPS
Die AstroMaster LT alt-azimutale Montierung ist leicht in jede gewünschte Richtung einstellbar. Die Auf- und
Abwärtsrichtung (Höhe) ist mit dem Handgriff einstellbar (Abb. 2-10). Die Seitwärtsrichtung (Azimut) ist mit
der Azimutarretierung einstellbar (Abb. 2-9). Der Handgriff und die Azimutarretierung werden jeweils durch
Drehung entgegen dem Uhrzeigersinn gelöst. Im gelösten Zustand können Sie Objekte einfach finden und
dann die Einstellung arretieren. Die Einstellung wird durch Drehen des Handgriffs und der Azimutarretierung
im Uhrzeigersinn arretiert.

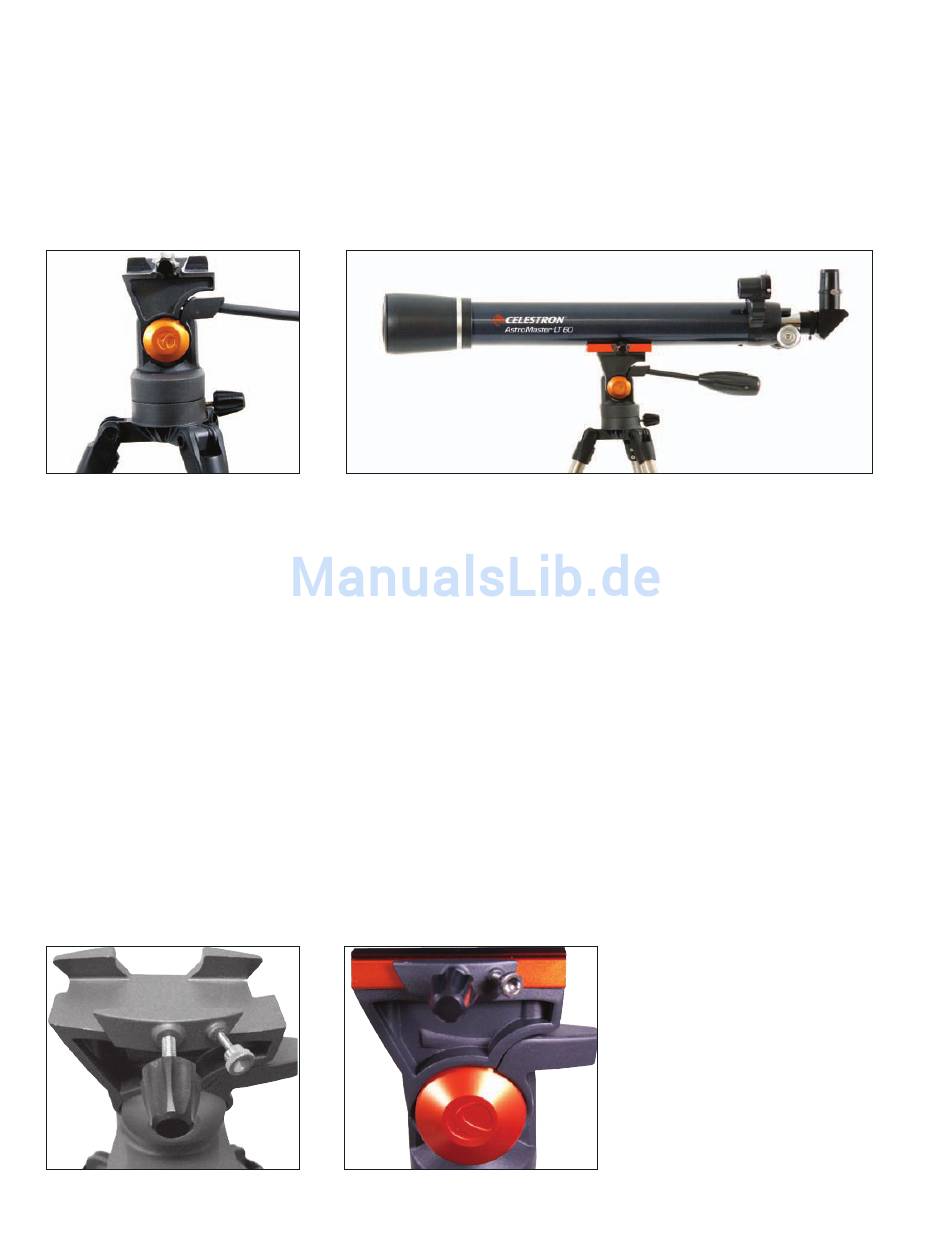

Abb. 2-9
ANBRINGEN DES TELESKOPTUBUS AN DER MONTIERUNG
Der Teleskoptubus mit der Optik wird auf die Montierung mit einem Schwalbenschwanz-Schiebestangen-
Lagerblock oben auf der Montierung aufgesetzt (Abb. 2-16). Die Montagestange ist entlang der Unterseite
des Teleskoptubus angebracht. Bevor Sie den Teleskoptubus anbringen, vergewissern Sie sich, dass der
Handgriff und die Azimutarretierung fest arretiert sind. Dann bringen Sie den Schwalbenschwanz-Lager-
bock in die horizontale Position wie in Abb. 2-10 gezeigt. Damit wird gewährleistet, dass die Montierung sich
nicht plötzlich bewegt, wenn der Teleskoptubus mit der Optik aufgesetzt wird. Entfernen Sie auch den Deck-
el der Objektivlinse (Refraktor) oder den Deckel der vorderen Öffnung (Newton). Anbau des Teleskoptubus:
1. Entfernen Sie das Schutzpapier vom optischen Tubus.
2. Lösen Sie den Befestigungsknopf und die Anschlagschutzschraube an der Seite der
Schwalbenschwanz-Montageplattform, so dass sie nicht in die Montageplattform ragen (siehe Abb. 2-11).
3. Schieben Sie die Schwalbenschwanz-Montagestange in die Aussparung oben an der Montageplattform
(Abb. 2-12).
4. Ziehen Sie den Befestigungsknopf an der Schwalbenschwanz-Montageplattform fest, um das Teleskop fest
zustellen.
5. Ziehen Sie die Anschlagschutzschraube in der Montageplattform von Hand fest, bis die Spitze die Seite des
Lagerblocks berührt.
Abb. 2-11
Abb. 2-10
Abb. 2-12
7
Hinweis: Lösen Sie niemals die Knöpfe
am Teleskoptubus oder der Montier-
ung, sondern nur die am Handgriff und
der Azimutarretierung.
Befestigungsknopf und Anschlag-
schutzschraube in der Schwalben-
schwanzhalterung. Gezeigt ist der 90AZ
Teleskoptubus.
