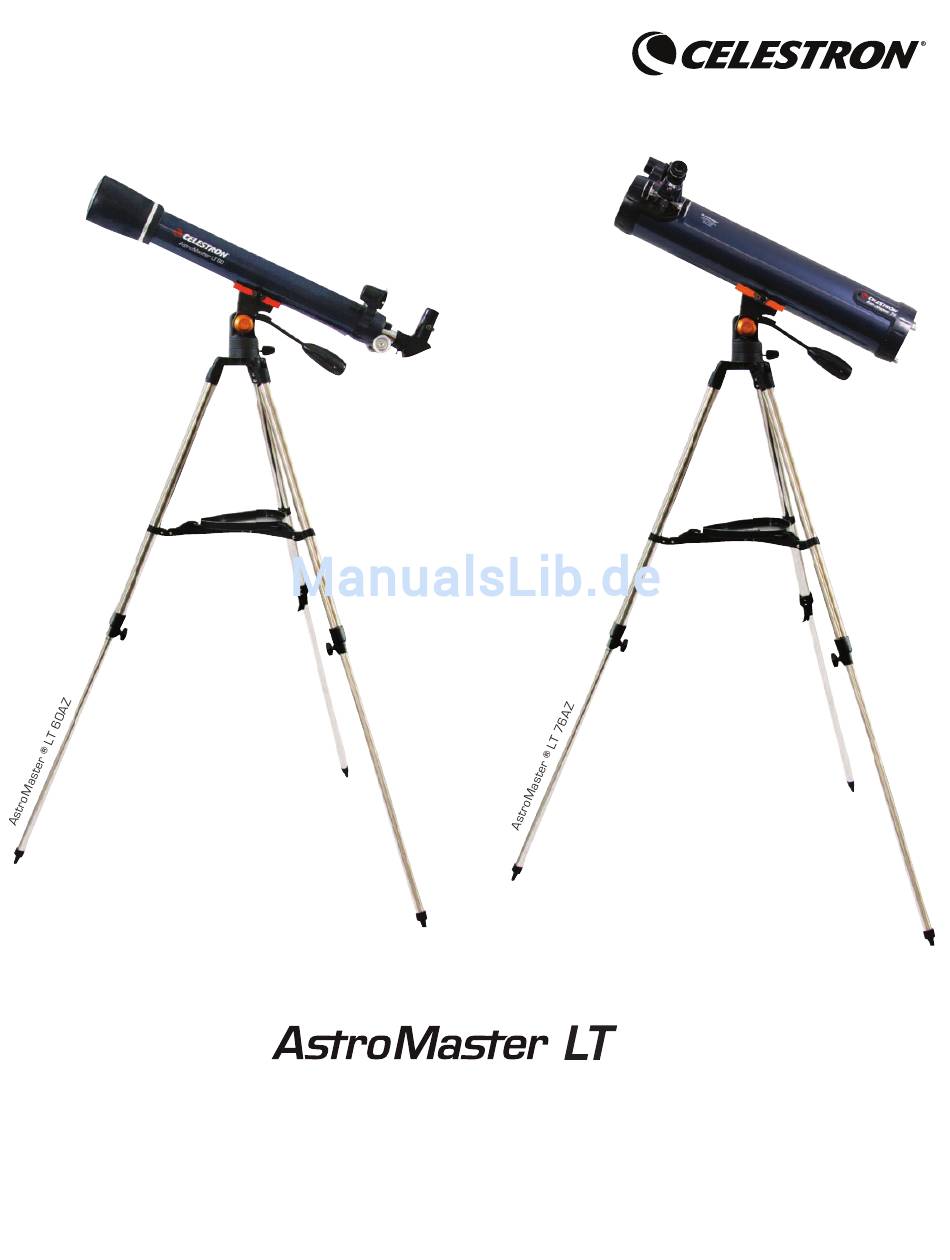

- Seite 1 Teleskopserie ® BEDIENUNGSANLEITUNG • AstroMasterr LT 60AZ 21073 • AstroMasterr LT 70AZ 21074 ® ® • AstroMasterr LT 76AZ 31036 ®...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • ZUSAMMENBAU •... -
Seite 3: Einführung

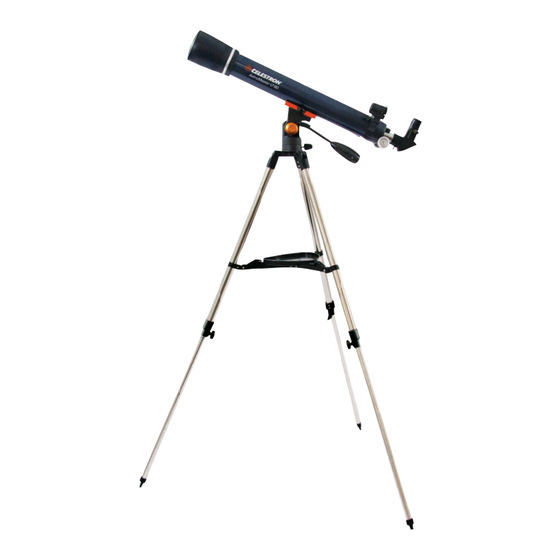

LT Teleskop ideal für terrestrische Beobachtungen. Seine hervoragende Vergrößerung bietet Ihnen ein völlig neues Seherlebnis. Für unsere AstroMaster LT-Teleskope wird eine eingeschränkte Zwei-Jahres-Garantie gegeben. Nähere Einzelheiten finden Sie auf unserer Website unter www.celestron.com Die vielen Standardmerkmale der AstroMaster LT-Teleskope umfassen: • Vollständig glasbeschichtete optische Elemente für klare, scharfe Bilder. - Seite 4 Abb. 1-1 AstroMaster LT 70AZ Refraktor (AstroMaster LT 60AZ Refraktor ist ähnlich) 1. Objektivlinse 2. Teleskoprohr mit Optik 3. Star Pointer-Sucherfernrohr 4. Okular 5. Zenitspiegel 6. Fokussierknopf 7. Handgriff 8. Zubehörablage 9. Stativ 10. Azimutarretierung 11. Alt-azimutale Montierung 12. Schwalbenschwanz-Lagerblock...
- Seite 5 Abb. 1-2 AstroMaster LT 76AZ Newton 1. Star Pointer-Sucherfernrohr 2. Okular 3. Teleskoprohr mit Optik 4. Hauptspiegel 5. Handgriff 6. Azimutarretierung 7. Zubehörablage 8. Stativ 9. Alt-azimutale Montierung 10. Schwalbenschwanz-Lagerblock 11. Fokussierknopf...
-
Seite 6: Zusammenbau
ZUSAMMENBAU Dieser Abschnitt enthält die Anleitung zum Zusammenbau des AstroMaster LT-Teleskops. Ihr Teleskop sollte das erste Mal in einem Innenraum aufgebaut werden, um die Identifikation der verschiedenen Teile zu erleich- tern und damit Sie sich besser mit dem richtigen Aufbauverfahren vertraut machen können, bevor Sie es im Freien versuchen. -
Seite 7: Manuelle Bewegung Des Teleskops
MANUELLE BEWEGUNG DES TELESKOPS Die AstroMaster LT alt-azimutale Montierung ist leicht in jede gewünschte Richtung einstellbar. Die Auf- und Abwärtsrichtung (Höhe) ist mit dem Handgriff einstellbar (Abb. 2-10). Die Seitwärtsrichtung (Azimut) ist mit der Azimutarretierung einstellbar (Abb. 2-9). Der Handgriff und die Azimutarretierung werden jeweils durch Drehung entgegen dem Uhrzeigersinn gelöst. -
Seite 8: Installation Des Zenitspiegels Und Der Okulare (Refraktor)
INSTALLATION DES ZENITSPIEGELS UND DER OKULARE (REFRAKTOR) Der Zenitspiegel ist eine Anordnung von Spiegeln, die das Licht im rechten Winkel zum Lichtpfad des Teles- kops ablenken. Das ermöglicht Ihnen die Beobachtung in einer bequemeren Position, als wenn Sie gerade durchgucken würden. Der Zenitspiegel kann auch in jede Position gedreht werden, die für Sie am günstig- sten ist. -
Seite 9: Grundlagen Zum Teleskop
GRUNDLAGEN ZUM TELESKOP Ein Teleskop ist ein Instrument, das Licht sammelt und fokussiert. Die Art des optischen Designs bestimmt, wie das Licht fokussiert wird. Teleskope, die Linsen verwenden, werden Refraktoren genannt. Teleskope, die Spiegel verwenden, werden Reflektoren (Newton) genannt. Der Refraktor wurde Anfang der 1600er entwickelt. Er ist das älteste Teleskopdesign. -
Seite 10: Bildorientierung
BILDORIENTIERUNG Die Bildorientierung ändert sich je nachdem, wie das Okular im Teleskop eingesetzt wird. Bei Verwendung eines Star-Zenitspiegels mit Refraktoren ist das Bild aufrecht, aber seitenverkehrt (links und rechts vertaus- cht, d.h. Spiegelbild). Wenn das Okular direkt in den Fokussierer eines Refraktors gesetzt wird (d.h. ohne den Zenitspiegel), ist das Bild auf dem Kopf und seitenverkehrt (d.h. -
Seite 11: Berechnung Der Vergrößerung
Ausrichtung des Star Pointer-Suchers: 1. Schalten Sie den Star Pointer ein, indem Sie den Betriebsschalter in die Ein-Position stellen (Abb. 3-4). 2. Machen Sie einen hellen Stern oder Planeten ausfindig und zentrieren Sie ihn in einem Okular mit geringer Vergrößerungskraft im Hauptteleskop. 3. -
Seite 12: Ermittlung Des Gesichtsfelds
ERMITTLUNG DES GESICHTSFELDS Die Bestimmung des Gesichtsfelds ist wichtig, wenn Sie sich eine Vorstellung von der Winkelgröße des beobachteten Objekts machen wollen. Zur Berechnung des tatsächlichen Gesichtsfelds dividieren Sie das scheinbare Gesichtsfeld des Okulars (vom Hersteller des Okulars angegeben) durch die Vergrößerung. Die Formel kann in Form einer Gleichung ausgedrückt werden: Scheinbares Feld des Okulars Wahres Feld =... -
Seite 13: Grundlagen Der Astronomie
GRUNDLAGEN DER ASTRONOMIE Bis jetzt hat dieses Handbuch den Aufbau und den Grundbetrieb Ihres Teleskops behandelt. Um ein gründli- cheres Verständnis Ihres Teleskops zu bekommen, müssen Sie jedoch ein paar Dinge über den Nachthim- mel lernen. Dieser Abschnitt befasst sich mit der Beobachtungsastronomie im Allgemeinen und umfasst Informationen zum Nachthimmel und zur Polarausrichtung. -
Seite 14: Bewegung Der Sterne
BEWEGUNG DER STERNE Die tägliche Bewegung der Sonne über den Himmel hinweg ist selbst dem unbeteiligten Beobachter bekannt. Diese tägliche Zug ist aber keine Bewegung der Sonne, wie die ersten As- tronomen dachten, sondern das Ergebnis der Drehung der Erde. Die Drehung der Erde hat den gleichen Effekt auf die Sterne, die einen großen Sterne in der Nähe Kreis beschreiben, während die Erde eine Drehu-... -
Seite 15: Himmelsbeobachtung
Dach oder Kamin, stehen. Nähere Informationen dazu finden Sie unter „Beobachtungsbedin gungen“ weiter unten in diesem Abschnitt. • Celestron-Okularfilter können zur Steigerung des Kontrasts und zur besseren Sichtbarmachung von Details auf der Planetenoberfläche verwendet werden. BEOBACHTUNG DER SONNE Obwohl sie oftmals von Amateurastronomen übersehen wird, ist die Sonnenbeobachtung interessant und... -
Seite 16: Beobachtung Der Deep-Sky-Objekte
• Die beste Zeit zur Sonnenbeobachtung ist am frühen Morgen oder Spätnachmittag, wenn die Luft küh ler ist. • Zur Zentrierung der Sonne, ohne durch das Okular zu schauen, beobachten Sie den Schatten des Teleskoptubus, bis er einen kreisförmigen Schatten bildet. BEOBACHTUNG DER DEEP-SKY-OBJEKTE Deep-Sky-Objekte (extrasolare Objekte) sind einfach die Objekte außerhalb der Grenzen unseres Sonnen- systems. - Seite 17 Das Star Hopping zur Andromeda-Galaxie ist sehr einfach, weil alle dafür benötigten Sterne mit dem bloßen Auge sichtbar sind. Es braucht eine gewisse Zeit, sich an die Methode des Star Hopping zu gewöhnen und das Auffinden von Objekten, die keine mit bloßem Auge sichtbaren Sterne in der Nähe haben, kann eine richtige Herausforde- rung darstellen.
-
Seite 18: Beobachtungsbedingungen
BEOBACHTUNGSBEDINGUNGEN Die Beobachtungsbedingungen beeinflussen, was Sie in einer Beobachtungssession durch Ihr Teleskop er- spähen können. Diese Bedingungen sind u.a. Transparenz, Himmelsbeleuchtung und Sicht. Ein Verstän- dnis der Beobachtungsbedingungen und ihre Wirkung auf die Beobachtung hilft Ihnen, einen optimalen Nutzen aus Ihrem Teleskop zu ziehen. Transparenz Transparenz ist die Klarheit der Atmosphäre, die durch Wolken, Feuchtigkeit und andere Schwebeteilchen beeinträchtigt wird. -
Seite 19: Astrofotografie
PLANETEN- UND MONDFOTOGRAFIE MIT SPEZIAL-IMAGER In den letzten Jahren ist eine neue Technologie entwickelt worden, mit der hervorragende Planeten- und Mondaufnahmen relativ einfach geworden sind. Die Ergebnisse sind einfach erstaunlich! Celestron bietet Nex- Image (Best.-Nr. 93712), eine Spezialkamera mit Software zur Bildbearbeitung, an. -
Seite 20: Pflege Des Teleskops
Abdeckungen geschützt werden. Auf diese Weise wird verhindert, dass verschmutzende Substanzen in den optischen Tubus eindringen. Interne Einstellungen und Reinigungen dürfen nur durch die Reparaturabteilung von Celestron ausgeführt werden. Wenn Ihr Teleskop eine interne Reinigung erfordert, rufen Sie das Werk an, um sich eine Rück- sende-Genehmigungsnummer geben zu lassen und den Preis zu erfragen. - Seite 21 Das im Folgenden beschriebene Verfahren gilt für die Kollimation Ihres Teleskops am Tage und setzt die Ver- wendung des optionalen Newton-Kollimationsinstruments (Best.-Nr. 94183), das bei Celestron erhältlich ist, voraus. Zur Kollimation des Teleskops ohne das Kollimationsinstrument lesen Sie bitte den Abschnitt über Sternkollimation bei Nacht unten.
- Seite 22 Sternkollimation bei Nacht Nach erfolgreichem Abschluss der Kollimation bei Tage kann die Sternkollimation bei Nacht erfolgen. Hierzu wird der Hauptspiegel sorgfältig eingestellt, während sich der Teleskoptubus auf seiner Montierung befindet und auf einen hellen Stern gerichtet ist. Das Teleskop sollte bei Nacht aufgebaut werden und das Bild eines Sterns sollte bei mittlerer bis hoher Vergrößerung (30-60-fache Ver- größerung pro Zoll Blendenöffnung) betrachtet werden.
- Seite 23 Abb. 7-2 Obwohl das Sternmuster auf beiden Fokusseiten gleich aussieht, sind sie asymmetrisch. Die dunkle Behinderung ist nach links vom Diffraktionsmuster verzerrt, was eine unzureichende Kollimation anzeigt. Beachten Sie die Richtung, in der das Licht aufzuflackern scheint. Wenn es zum Beispiel in Richtung auf die 3-Uhr-Position im Gesichtsfeld zu flackern scheint, dann müssen Sie die Schraube oder Kombination von Kollimationsschrauben bewegen, die zur Bewegung des Bild des Sterns in die Richtung des Aufflackerns notwendig ist.
-
Seite 24: Astromaster Lt - Technische Daten
ASTROMASTER LT - TECHNISCHE DATEN 21073 21074 31036 AM 60AZ AM 70AZ AM 76AZ Optisches Design Refraktor Refraktor Newton Apertur 60mm (2,4 Zoll) 70mm (2,7 Zoll) 76mm (3,0 Zoll) Brennweite 700mm 700mm 700mm Öffnungsverhältnis f/12 f/10 Zweispiegel-Blockierung – Durchm. - Bereich n.z. - Seite 25 2835 Columbia Street Torrance, CA 90503 U.S.A. Tel. (310) 328-9560 Fax. (310) 212-5835 Website www.celestron.com Copyright 2012 Celestron Alle Rechte vorbehalten. (Änderung von Produkten oder Anweisungen vorbehalten ohne Vorankündigung oder Verpflichtung.) Artikel-Nr. 21061-INST Gedruckt in China $10.00 06-07...
