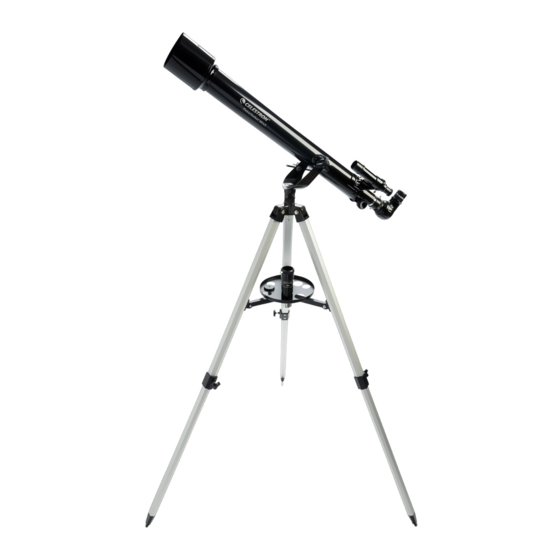

Verwandte Anleitungen für Celestron PowerSeeker 40AZ 21008
Inhaltszusammenfassung für Celestron PowerSeeker 40AZ 21008

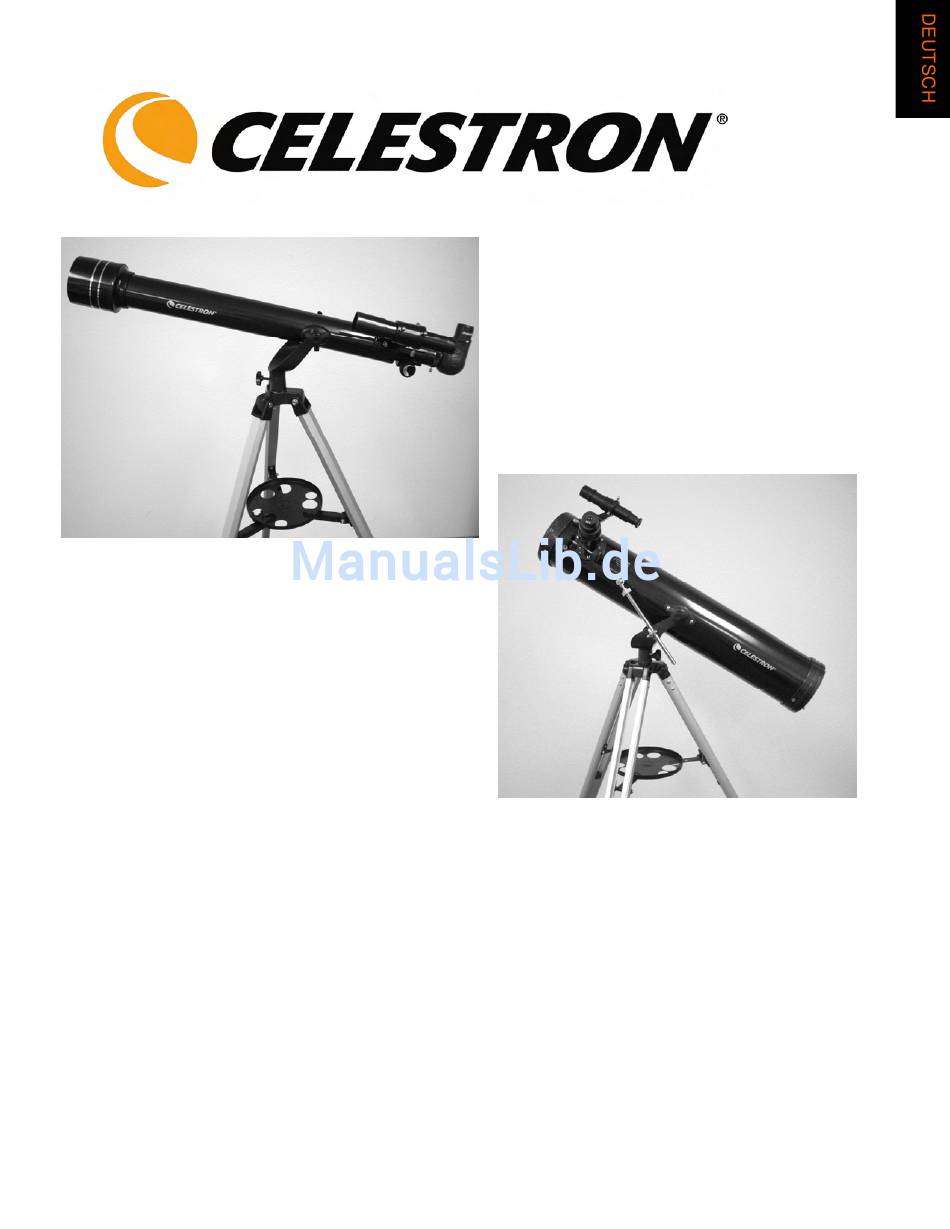

- Seite 1 ® ® ● ● ● ● ● ● ● ● ● ●...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ............................3 ZUSAMMENBAU ........................... 6 Aufbau des Stativs ..........................6 Anbringen des Teleskoptubus an der Montierung................7 Manuelle Bewegung des Teleskops...................... 8 Installation des Zenitspiegels und der Okulare (Refraktor) – 60AZ und 70AZ .......... 8 Installation des Zenitspiegels und der Okulare (Refraktor) – 40AZ und 50AZ ........8 Installation der Okulare in den Newton-Teleskopen ................ -
Seite 3: Einführung
Gebiet der Amateurastronomie begeistern wird. Außerdem ist das PowerSeeker-Teleskop mit seiner überragenden High-Power-Leistung ideal zur terrestrischen Beobachtung geeignet. Für unsere PowerSeeker-Teleskope wird eine eingeschränkte Zwei-Jahres-Garantie gegeben. Nähere Einzelheiten finden Sie auf unserer Website unter www.celestron.com Die vielen Standardmerkmale der PowerSeeker-Teleskope umfassen: • Vollständig glasbeschichtete optische Elemente für klare, scharfe Bilder. - Seite 4 Abb. 1-1 PowerSeeker 60AZ-Refraktor (PowerSeeker 40 AZ, 50AZ und 70AZ ähnlich) Höhenfeineinstellungsstange nicht auf Objektivlinse 40AZ und 50AZ) Teleskoprohr mit Optik Zubehörablage Sucherfernrohr Stativ Okular nicht auf Azimuth Lock ( 40AZ und 50AZ) Zenitspiegel Alt-Az-Montierung nicht auf Fokussierknopf Altitude Locking Knob ( 40AZ und 50AZ)
- Seite 5 Abb. 1-2 PowerSeeker 76AZ Newton-Teleskop Objektivlinse Azimut-Sperre Okular Zubehörablage Kollimationseinstellschrauben (hinten) Stativ Teleskoprohr mit Optik Alt-Az-Montierung Hauptspiegel Höhenarretierung Höhenfeineinstellungsstange Fokussierknopf...
-
Seite 6: Zusammenbau
Dieser Abschnitt enthält die Anleitung zum Zusammenbau des PowerSeeker-Teleskops. Ihr Teleskop sollte das erste Mal in einem Innenraum aufgebaut werden, um die Identifikation der verschiedenen Teile zu erleichtern und damit Sie sich besser mit dem richtigen Aufbauverfahren vertraut machen können, bevor Sie es im Freien versuchen. Das PowerSeeker-Teleskop ist immer in einem Karton verpackt. -
Seite 7: Anbringen Des Teleskoptubus An Der Montierung
Der optische Tubus des Teleskops wird an der Altazimut-Montierung mit der Höhenfeineinstellungsstange und den jeweiligen Knöpfen für das 60AZ, 70AZ und 76AZ befestigt. Das 40AZ und 50AZ wird direkt am Kopf der Altazimut- Montierung befestigt. Entfernen Sie vor Beginn auch den Deckel der Objektivlinse (Refraktor) oder den Deckel der vorderen Öffnung (Newton). So montieren Sie den Teleskoptubus an der Montierung für das 60AZ, 70AZ und 76AZ: Entfernen Sie das Schutzpapier vom optischen Tubus. -
Seite 8: Manuelle Bewegung Des Teleskops
Die PowerSeeker Alt-Az-Montierung lässt sich leicht in jede gewünschte Richtung bewegen. Beim 60AZ, 70AZ und 76AZ Modell wird die Auf- und Abbewegung (Höhe) durch den Höhenfeststellknopf gesteuert (Abb. 2-12). Die Bewegung von einer Seite zur anderen (Azimut) wird mit der Azimut-Sperre gesteuert (Abb. 2-12). Im gelösten Zustand der Knöpfe lassen sich Ihre Objekte leicht auffinden (durch das Sucherteleskop). -
Seite 9: Installation Der Okulare In Den Newton-Teleskopen
Das Okular ist ein optisches Element, das das vom Teleskop fokussierte Bild vergrößert. Ohne das Okular wäre eine Benutzung des Teleskops zur Visualisierung nicht möglich. Okulare werden in der Regel durch Angabe ihrer Brennweite und des Durchmessers der Steckhülse charakterisiert. Je länger die Brennweite (d.h. je höher dieser Wert) desto geringer die Okularvergrößerung (d.h. -
Seite 10: Installation Des Sucherfernrohrs (Außer 40Az)
ß ß Installation des Sucherfernrohrs: 1. Machen Sie das Sucherfernrohr ausfindig (es ist in der Sucherfernrohrhalterung montiert) – siehe Abb. 1-1 und 1-2. 2. Entfernen Sie die Rändelmuttern an den Gewindestangen am optischen Tubus – siehe Abb. 2-17. 3. Montieren Sie die Sucherfernrohrhalterung, indem Sie sie über die Stangen platzieren, die vom optischen Tubus vorstehen. -
Seite 11: Grundlagen Zum Teleskop
Ein Teleskop ist ein Instrument, das Licht sammelt und fokussiert. Die Art des optischen Designs bestimmt, wie das Licht fokussiert wird. Teleskope, die Linsen verwenden, werden Refraktoren genannt. Teleskope, die Spiegel verwenden, werden Reflektoren (Newton) genannt. Der Refraktor wurde Anfang der 1600er entwickelt. Er ist das älteste Teleskopdesign. Sein Name leitet sich von dem Verfahren ab, das zur Fokussierung der eintretenden Lichtstrahlen verwendet wird. -
Seite 12: Bildorientierung
Die Bildorientierung ändert sich je nachdem, wie das Okular im Teleskop eingesetzt wird. Bei Verwendung eines Star- Zenitspiegels mit Refraktoren ist das Bild aufrecht, aber seitenverkehrt (links und rechts vertauscht, d.h. Spiegelbild). Wenn das Okular direkt in den Fokussierer eines Refraktors gesetzt wird (d.h. ohne den Zenitspiegel), ist das Bild auf dem Kopf und seitenverkehrt (d.h. -
Seite 13: Ermittlung Des Gesichtsfelds
Die Bestimmung des Gesichtsfelds ist wichtig, wenn Sie sich eine Vorstellung von der Winkelgröße des beobachteten Objekts machen wollen. Zur Berechnung des tatsächlichen Gesichtsfelds dividieren Sie das scheinbare Gesichtsfeld des Okulars (vom Hersteller des Okulars angegeben) durch die Vergrößerung. Die Formel kann in Form einer Gleichung ausgedrückt werden: Scheinbares Feld des Okulars Wahres Feld =... -
Seite 14: Grundlagen Der Astronomie
Bis jetzt hat dieses Handbuch den Aufbau und den Grundbetrieb Ihres Teleskops behandelt. Um ein gründlicheres Verständnis Ihres Teleskops zu bekommen, müssen Sie jedoch ein paar Dinge über den Nachthimmel lernen. Dieser Abschnitt befasst sich mit der Beobachtungsastronomie im Allgemeinen und umfasst Informationen zum Nachthimmel und zur Polarausrichtung. -
Seite 15: Bewegung Der Sterne
Die tägliche Bewegung der Sonne über den Himmel hinweg ist selbst dem unbeteiligten Beobachter bekannt. Diese tägliche Zug ist aber keine Bewegung der Sonne, wie die ersten Astronomen dachten, sondern das Ergebnis der Drehung der Erde. Die Drehung der Erde hat den gleichen Effekt auf die Sterne, die einen großen Kreis beschreiben, während die Erde eine Drehung ausführt. -
Seite 16: Mondbeobachtung
Horizont befinden oder wenn sie direkt über einer Wärmestrahlungsquelle, wie z.B. ein Dach oder Kamin, stehen. Nähere Informationen dazu finden Sie unter „Beobachtungsbedingungen“ weiter unten in diesem Abschnitt. Celestron-Okularfilter können zur Steigerung des Kontrasts und zur besseren Sichtbarmachung von Details auf der Planetenoberfläche verwendet werden. -
Seite 17: Beobachtung Der Deep-Sky-Objekte
Deep-Sky-Objekte (extrasolare Objekte) sind einfach die Objekte außerhalb der Grenzen unseres Sonnensystems. Sie umfassen Sternhaufen, planetarische Nebel, diffuse Nebel, Doppelsterne (Double Stars) und andere Galaxien außerhalb unserer eigenen Milchstraße. Die meisten Deep-Sky-Objekte haben eine große Winkelgröße. Sie sind daher mit geringer bis mäßiger Vergrößerung gut zu erkennen. -
Seite 18: Der Ringnebel Ziemilich
Starhopping zur Andromeda-Galaxie (M31) ist ein Kinderspiel, da alle Sterne, die dazu notwendig sind, mit dem bloßen Auge sichtbar sind. Es dauert eine Weile, bis man Starhopping beherrscht, und Objekte, die keine Sterne in ihrer Nähe haben, die mit bloßem Auge erkennbar sind, stellen eine Herausforderung dar. -
Seite 19: Beobachtungsbedingungen
Die Beobachtungsbedingungen beeinflussen, was Sie in einer Beobachtungssession durch Ihr Teleskop erspähen können. Diese Bedingungen sind u.a. Transparenz, Himmelsbeleuchtung und Sicht. Ein Verständnis der Beobachtungsbedingungen und ihre Wirkung auf die Beobachtung hilft Ihnen, einen optimalen Nutzen aus Ihrem Teleskop zu ziehen. Transparenz Transparenz ist die Klarheit der Atmosphäre, die durch Wolken, Feuchtigkeit und andere Schwebeteilchen beeinträchtigt wird. -
Seite 20: Astrofotografie
In den letzten Jahren ist eine neue Technologie entwickelt worden, mit der hervorragende Planeten- und Mondaufnahmen relativ einfach geworden sind. Die Ergebnisse sind einfach erstaunlich! Celestron bietet NexImage (Best.-Nr. 93712), eine Spezialkamera mit Software zur Bildbearbeitung, an. Damit können Sie Planetaufnahmen in Ihrer ersten Beobachtungsnacht machen, die es mit professionellen Fotos aufnehmen können, die vor nur ein paar Jahren mit großen... -
Seite 21: Pflege Des Teleskops
Auf diese Weise wird verhindert, dass verschmutzende Substanzen in den optischen Tubus eindringen. Interne Einstellungen und Reinigungen dürfen nur durch die Reparaturabteilung von Celestron ausgeführt werden. Wenn Ihr Teleskop eine interne Reinigung erfordert, rufen Sie das Werk an, um sich eine Rücksende-Genehmigungsnummer geben zu lassen und den Preis zu erfragen. -
Seite 22: Sternkollimation Bei Nacht
Ausrichtung des Hauptspiegels Stellen Sie jetzt die Schrauben des Hauptspiegels ein, um die Reflexion des kleinen Zweitspiegels so neu zu zentrieren, dass sie silhouettenhaft gegen die Ansicht des Hauptspiegels erscheint. Wenn Sie in den Fokussierer schauen, sollten die Silhouetten des Spiegels konzentrisch erscheinen. Wiederholen Sie Schritt 1 und 2, bis das der Fall ist. Entfernen Sie den Kollimatordeckel und blicken Sie in den Fokussierer, wo Sie jetzt die Reflexion Ihres Auges im Zweitspiegel sehen sollen. - Seite 23 Fokussieren Sie – bei Zentrierung des Polarsterns oder eines hellen Sterns im Gesichtsfeld – entweder mit dem Standardokular oder Ihrem Okular mit der größten Vergrößerungsleistung, d.h. mit der kleinsten Brennweite in mm (z.B. 6 mm oder 4 mm). Eine andere Option ist, ein Okular mit längerer Brennweite mit Barlow-Linse zu verwenden. Wenn ein Stern scharf eingestellt ist, sollte er wie ein scharfer Lichtpunkt aussehen.
-
Seite 24: Optionales Zubehör
Ihnen noch mehr Möglichkeiten zur Verwendung des Teleskops. In der folgenden Liste ist nur eine Auswahl von verschiedenen Zubehörteilen mit einer kurzen Beschreibung zusammen gestellt. Besuchen Sie die Celestron- Website oder den Zubehörkatalog von Celestron, um alle lieferbaren Zubehörartikel mit einer Beschreibung zu sehen. Himmelskarten (Best.-Nr. 93722) – Celestron-Himmelskarten (Sky Maps) sazimutind der ideale Leitfaden, um mehr über den Nachthimmel zu lernen. -
Seite 25: Technische Daten Für Powerseeker
Technische daten für Powerseeker 21008 21039 21041 21036 21044 PS 40AZ PS 50AZ PS 60AZ PS 70AZ PS 76AZ Optisches Design Refraktor Refraktor Refraktor Refraktor Newton 40 mm 50 mm 60 mm 70 mm 76 mm Blendenöffnung (1,6 Zoll) (2,0 Zoll) (2,4 Zoll) (2,8 Zoll) (3,0 Zoll) - Seite 26 Copyright 2010 Celestron - Todos los derechos reservados. Copyright 2010 Celestron - Tous droits réservés. Copyright 2010 Celestron - Tutti i diritti sono riservati. (Products or instructions may change without notice or obligation.) (Produkte oder Anleitung können ohne Mitteilung oder Verpflichtung geändert werden.) (Los productos o instrucciones pueden cambiar sin notificación u obligación).
