Endress+Hauser Proline Prosonic Flow E 100 Technische Information Seite 15

Proline Prosonic Flow E 100
Endress+Hauser
Volumenfluss (Standard)
Bestellmerkmal "Kalibration Durchfluss":
• Option A "0.5%"
• Option D "0.5%, 3-Punkt, rückführbar ISO/IEC 17025"
• Option M "0.5%, 3-Punkt"
Messfehler
• v > 0,5 m/s (1,64 ft/s): ±0,5 % v.M. ±0,02 % v.E.
• v ≤ 0,5 m/s (1,64 ft/s): ±0,07 % v.E.
• v Endwert: 5 m/s (16,4 ft/s)
v.M. = vom Messwert; v.E. = vom Endwert
[%]
+3.0
+2.0
+1.0
0.0
–1.0
–2.0
–3.0
0
1
0 2.5

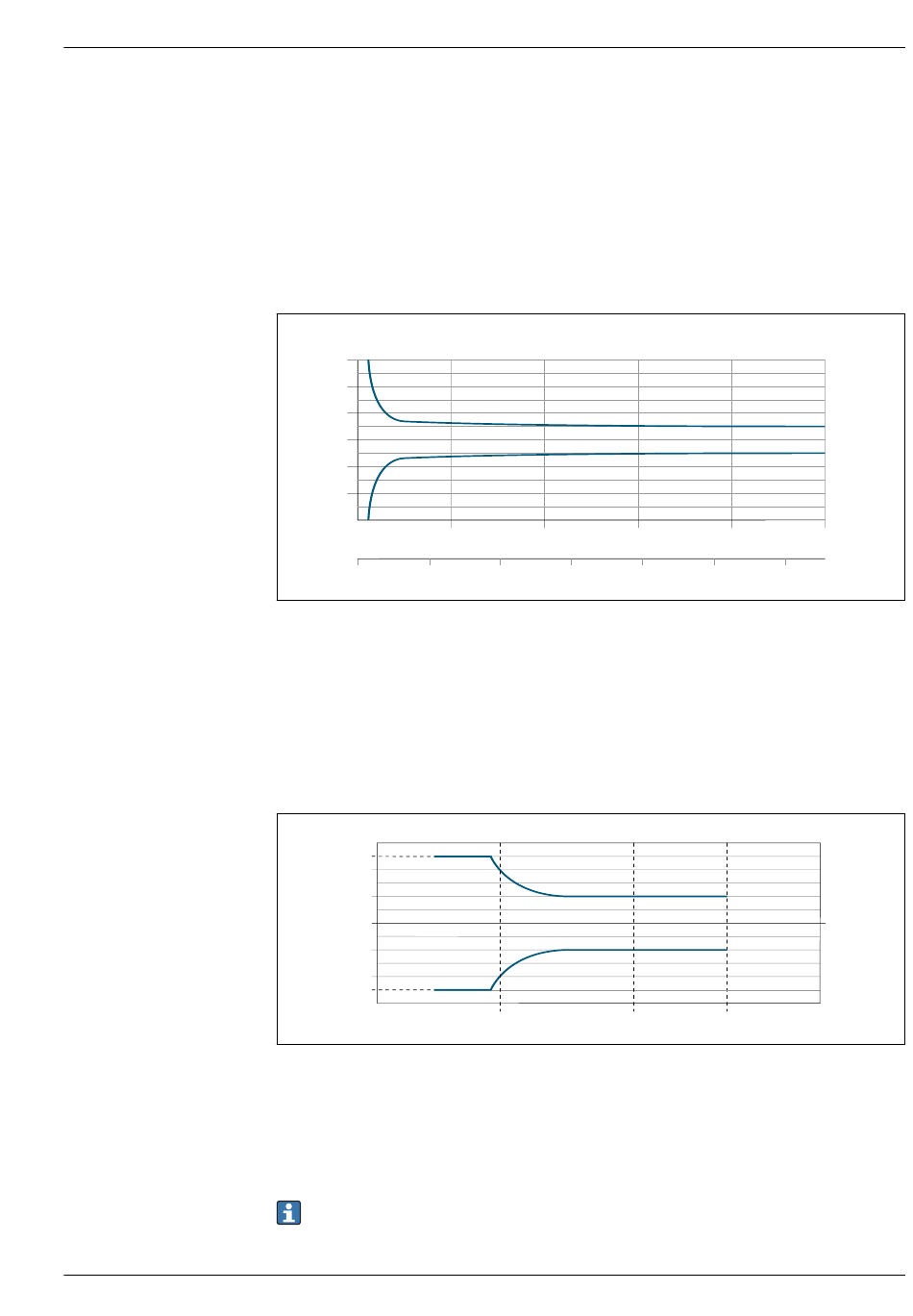

 6 Maximale Messabweichung in % v.M.
Volumenfluss (EN 1434)
Bestellmerkmal "Kalibration Durchfluss":
Option Q "2.0% nach EN 1434"
Messfehler gemäß EN 1434 Klasse 2 [%]
±(2 + 0,02 * q /q), begrenzt auf ±5 %
p
q = Spezifizierter, nennweitenabhängiger Dauerdurchfluss →  5; q = Aktueller Durchfluss
p
[%]
+5
+2
0
–2
–5
 7 Fehlerkurve gemäß EN 1434
q Minimaldurchfluss
i
q Dauerdurchfluss
p
q Maximaldurchfluss
s
Genauigkeit der Ausgänge
Bei analogen Ausgängen muss die Ausgangsgenauigkeit für die Messabweichung mit betrach-
tet werden.
Die Ausgänge weisen die folgende Grundgenauigkeit auf.
2 3
5 7.5 10
q q
i p
4 5 [m/s]
v
12.5 15 [ft/s]
q
q
s
A0033875
A0034990
15
