Proline Prosonic Flow E 100

Klemmenbelegung

Endress+Hauser

Energieversorgung

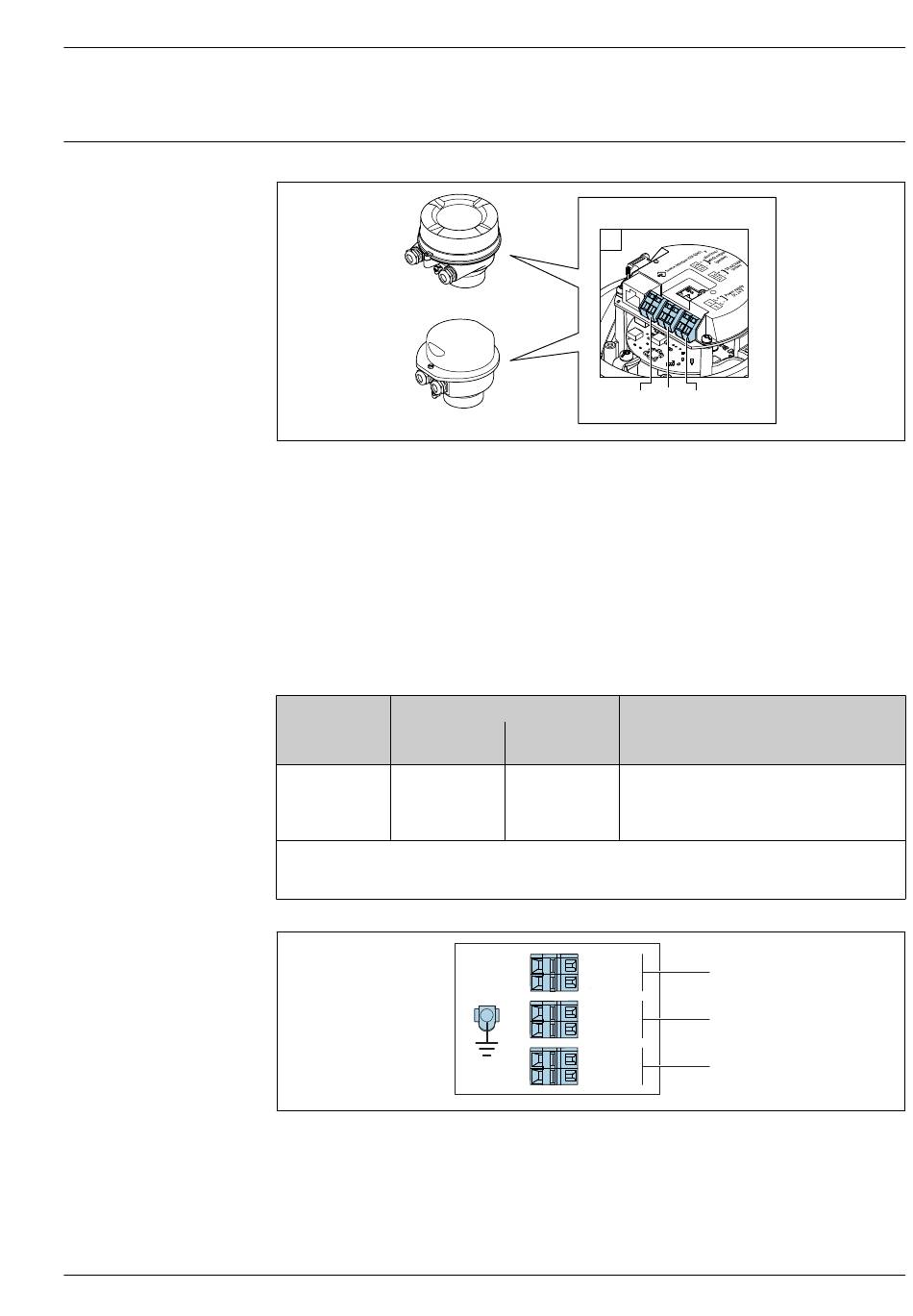

Übersicht: Gehäuseausführung und Anschlussvarianten
A Gehäuseausführung: Kompakt, beschichtet Alu
B Gehäuseausführung: Kompakt, rostfrei
1 Anschlussvariante: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang
1.1 Signalübertragung: Impuls-/Frequenz-/Schaltausgang
1.2 Signalübertragung: 4-20 mA HART
1.3 Versorgungsspannung
Messumformer
Anschlussvariante 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
Bestellmerkmal "Ausgang", Option B
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgänge
Optionen Klemmen
A, D
Bestellmerkmal "Gehäuse":
• Option A: Kompakt, beschichtet Alu
• Option D: Kompakt, rostfrei
 1 Klemmenbelegung 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
1 Energieversorgung: DC 24 V
2 Ausgang 1: 4-20 mA HART (aktiv)
3 Ausgang 2: Impuls-/Frequenz-/Schaltausgang (passiv)
1
A
B
Energie-
versorgung
Klemmen • Option A: Verschraubung M20x1
• Option B: Gewinde M20x1
• Option C: Gewinde G ½"
• Option D: Gewinde NPT ½"
+
24
_
25
+
26
_
27
1 L +
_
2 L
1.1 1.2 1.3
Mögliche Auswahl Bestellmerkmal
"Elektrischer Anschluss"
3
2
1
A0033550
A0016888
11
