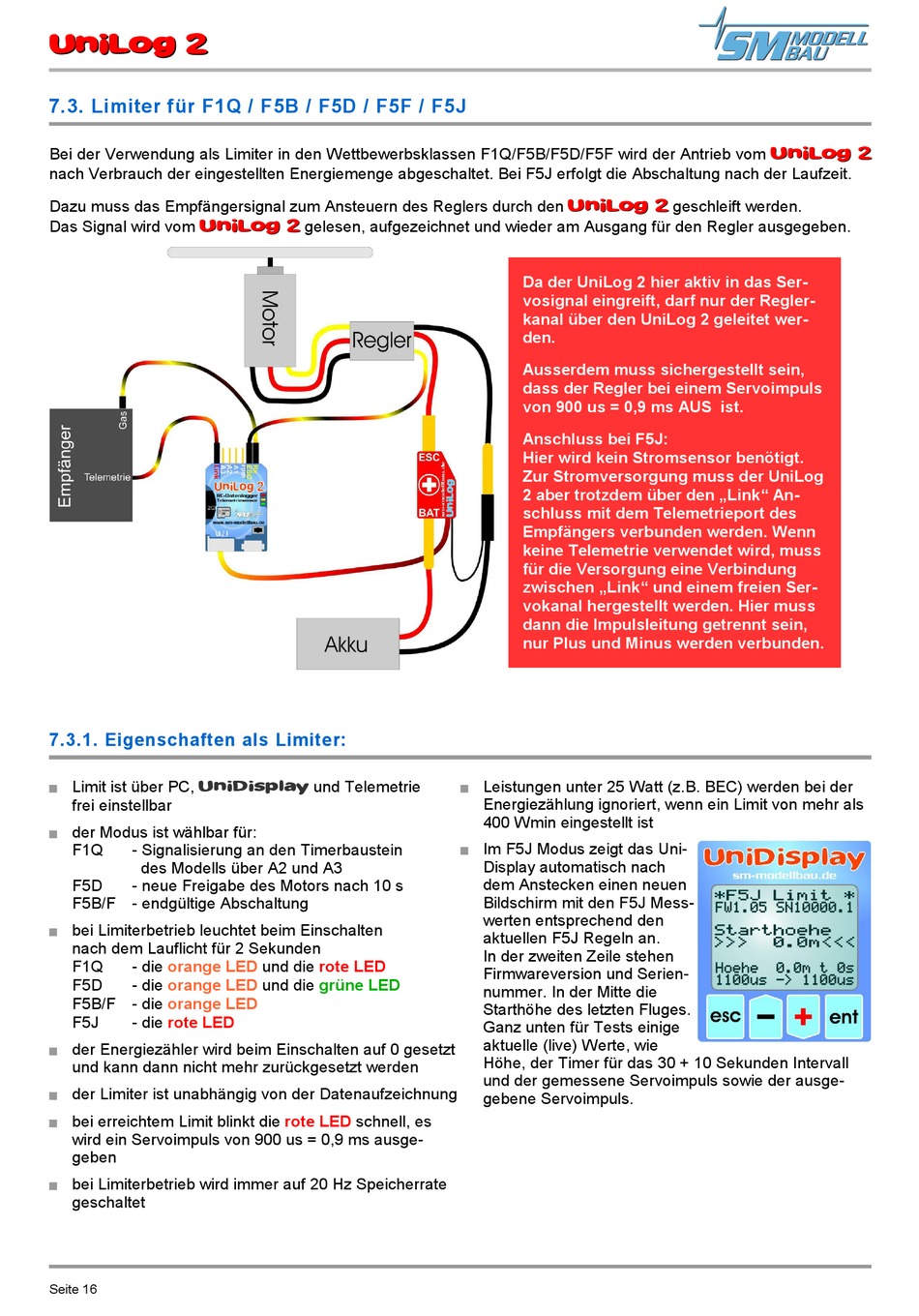

7.3. Limiter für F1Q / F5B / F5D / F5F / F5J
Bei der Verwendung als Limiter in den Wettbewerbsklassen F1Q/F5B/F5D/F5F wird der Antrieb vom
nach Verbrauch der eingestellten Energiemenge abgeschaltet. Bei F5J erfolgt die Abschaltung nach der Laufzeit.
Dazu muss das Empfängersignal zum Ansteuern des Reglers durch den
UniLog 2
Das Signal wird vom
UniLog 2
7.3.1. Eigenschaften als Limiter:
Limit ist über PC,
UniDisplay
frei einstellbar
der Modus ist wählbar für:
F1Q
- Signalisierung an den Timerbaustein
des Modells über A2 und A3
F5D
- neue Freigabe des Motors nach 10 s
F5B/F - endgültige Abschaltung
bei Limiterbetrieb leuchtet beim Einschalten
nach dem Lauflicht für 2 Sekunden
F1Q
- die
orange LED
F5D
- die
orange LED
F5B/F - die
orange LED
F5J
- die
rote LED
der Energiezähler wird beim Einschalten auf 0 gesetzt
und kann dann nicht mehr zurückgesetzt werden
der Limiter ist unabhängig von der Datenaufzeichnung
bei erreichtem Limit blinkt die
wird ein Servoimpuls von 900 us = 0,9 ms ausge-
geben
bei Limiterbetrieb wird immer auf 20 Hz Speicherrate
geschaltet
Seite 16
gelesen, aufgezeichnet und wieder am Ausgang für den Regler ausgegeben.
und Telemetrie
und die
rote LED
und die
grüne LED
rote LED
schnell, es
UniLog 2
UniLog 2
Da der UniLog 2 hier aktiv in das Ser-
vosignal eingreift, darf nur der Regler-
kanal über den UniLog 2 geleitet wer-
den.
Ausserdem muss sichergestellt sein,
dass der Regler bei einem Servoimpuls
von 900 us = 0,9 ms AUS ist.
Anschluss bei F5J:
Hier wird kein Stromsensor benötigt.
Zur Stromversorgung muss der UniLog
2 aber trotzdem über den „Link" An-
schluss mit dem Telemetrieport des
Empfängers verbunden werden. Wenn
keine Telemetrie verwendet wird, muss
für die Versorgung eine Verbindung
zwischen „Link" und einem freien Ser-
vokanal hergestellt werden. Hier muss
dann die Impulsleitung getrennt sein,
nur Plus und Minus werden verbunden.
Leistungen unter 25 Watt (z.B. BEC) werden bei der
Energiezählung ignoriert, wenn ein Limit von mehr als
400 Wmin eingestellt ist
Im F5J Modus zeigt das Uni-
Display automatisch nach
dem Anstecken einen neuen
Bildschirm mit den F5J Mess-
werten entsprechend den
aktuellen F5J Regeln an.
In der zweiten Zeile stehen
Firmwareversion und Serien-
nummer. In der Mitte die
Starthöhe des letzten Fluges.
Ganz unten für Tests einige
aktuelle (live) Werte, wie
Höhe, der Timer für das 30 + 10 Sekunden Intervall
und der gemessene Servoimpuls sowie der ausge-
gebene Servoimpuls.
UniLog 2
UniLog 2
geschleift werden.
