UniLog 2
UniLog 2

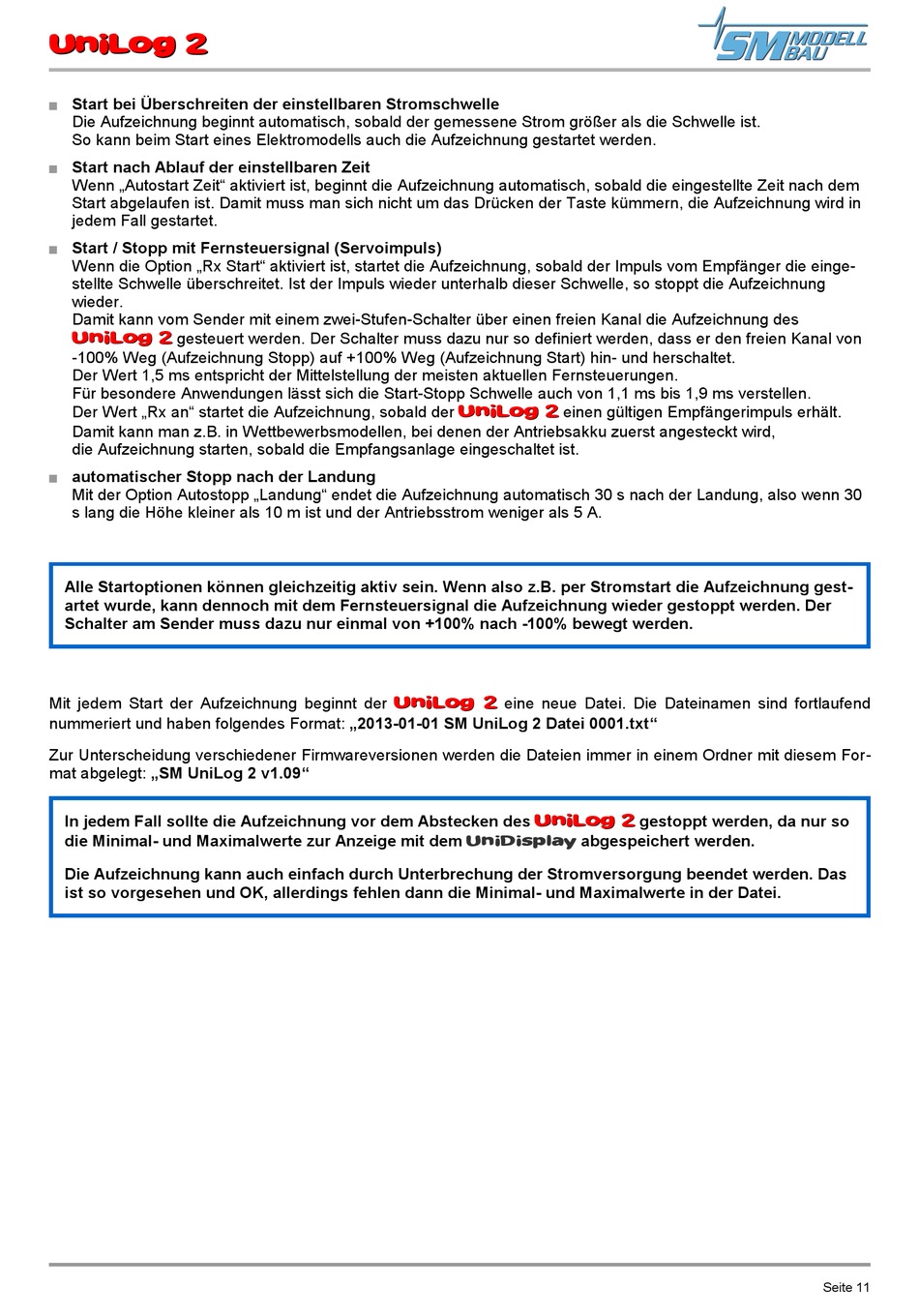

Start bei Überschreiten der einstellbaren Stromschwelle
Die Aufzeichnung beginnt automatisch, sobald der gemessene Strom größer als die Schwelle ist.
So kann beim Start eines Elektromodells auch die Aufzeichnung gestartet werden.
Start nach Ablauf der einstellbaren Zeit
Wenn „Autostart Zeit" aktiviert ist, beginnt die Aufzeichnung automatisch, sobald die eingestellte Zeit nach dem
Start abgelaufen ist. Damit muss man sich nicht um das Drücken der Taste kümmern, die Aufzeichnung wird in
jedem Fall gestartet.
Start / Stopp mit Fernsteuersignal (Servoimpuls)
Wenn die Option „Rx Start" aktiviert ist, startet die Aufzeichnung, sobald der Impuls vom Empfänger die einge-
stellte Schwelle überschreitet. Ist der Impuls wieder unterhalb dieser Schwelle, so stoppt die Aufzeichnung
wieder.
Damit kann vom Sender mit einem zwei-Stufen-Schalter über einen freien Kanal die Aufzeichnung des
UniLog 2
UniLog 2
gesteuert werden. Der Schalter muss dazu nur so definiert werden, dass er den freien Kanal von
-100% Weg (Aufzeichnung Stopp) auf +100% Weg (Aufzeichnung Start) hin- und herschaltet.
Der Wert 1,5 ms entspricht der Mittelstellung der meisten aktuellen Fernsteuerungen.
Für besondere Anwendungen lässt sich die Start-Stopp Schwelle auch von 1,1 ms bis 1,9 ms verstellen.
Der Wert „Rx an" startet die Aufzeichnung, sobald der
Damit kann man z.B. in Wettbewerbsmodellen, bei denen der Antriebsakku zuerst angesteckt wird,
die Aufzeichnung starten, sobald die Empfangsanlage eingeschaltet ist.
automatischer Stopp nach der Landung
Mit der Option Autostopp „Landung" endet die Aufzeichnung automatisch 30 s nach der Landung, also wenn 30
s lang die Höhe kleiner als 10 m ist und der Antriebsstrom weniger als 5 A.
Alle Startoptionen können gleichzeitig aktiv sein. Wenn also z.B. per Stromstart die Aufzeichnung gest-
artet wurde, kann dennoch mit dem Fernsteuersignal die Aufzeichnung wieder gestoppt werden. Der
Schalter am Sender muss dazu nur einmal von +100% nach -100% bewegt werden.
Mit jedem Start der Aufzeichnung beginnt der
nummeriert und haben folgendes Format: „2013-01-01 SM UniLog 2 Datei 0001.txt"
Zur Unterscheidung verschiedener Firmwareversionen werden die Dateien immer in einem Ordner mit diesem For-
mat abgelegt: „SM UniLog 2 v1.09"
In jedem Fall sollte die Aufzeichnung vor dem Abstecken des
die Minimal- und Maximalwerte zur Anzeige mit dem
Die Aufzeichnung kann auch einfach durch Unterbrechung der Stromversorgung beendet werden. Das
ist so vorgesehen und OK, allerdings fehlen dann die Minimal- und Maximalwerte in der Datei.
UniLog 2
UniLog 2
einen gültigen Empfängerimpuls erhält.
UniLog 2
UniLog 2
eine neue Datei. Die Dateinamen sind fortlaufend
UniLog 2
UniLog 2
UniDisplay
gestoppt werden, da nur so
abgespeichert werden.
Seite 11
