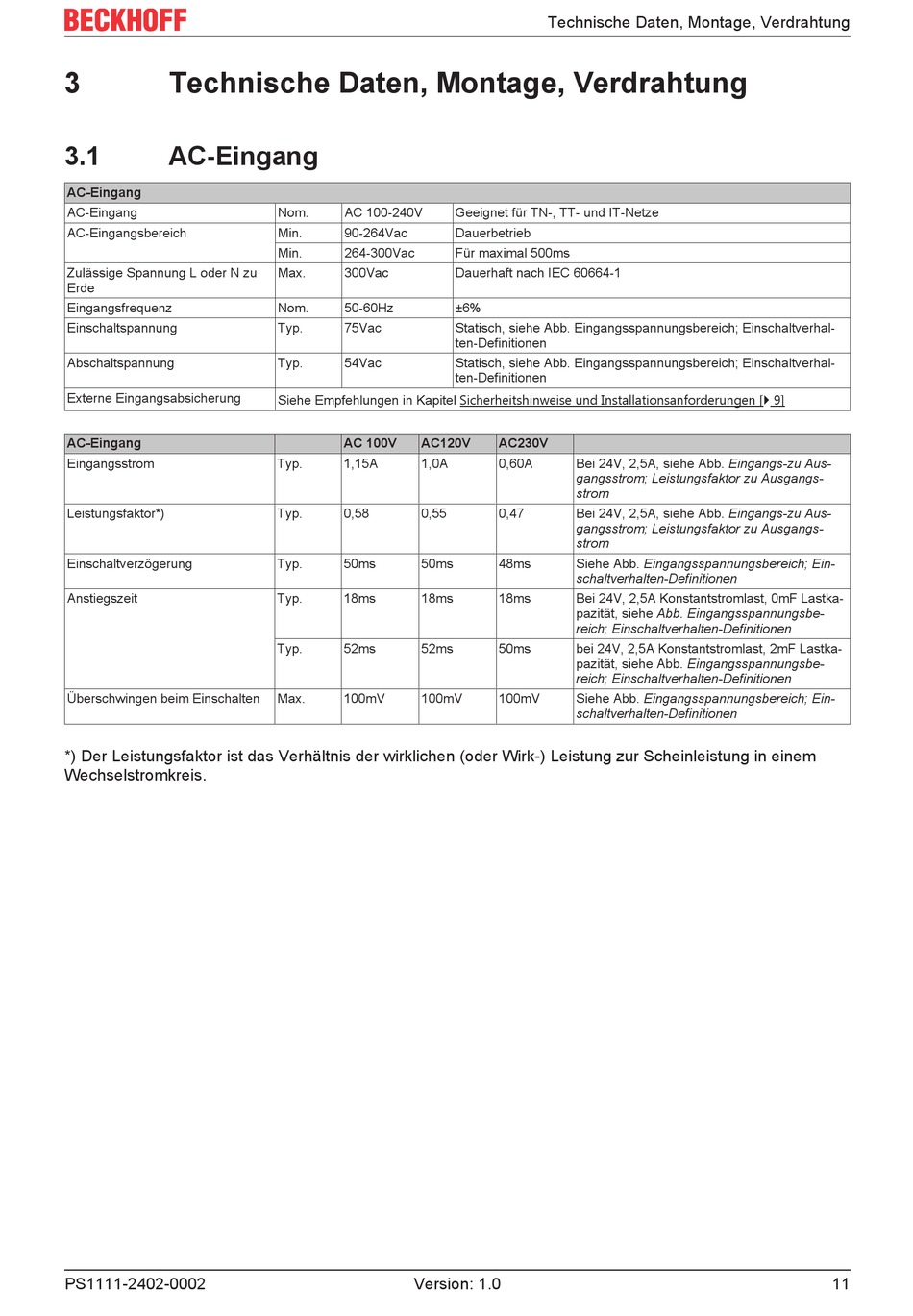

Technische Daten, Montage, Verdrahtung
3.1
AC-Eingang
AC-Eingang
AC-Eingang
AC-Eingangsbereich
Zulässige Spannung L oder N zu
Erde
Eingangsfrequenz
Einschaltspannung
Abschaltspannung
Externe Eingangsabsicherung
AC-Eingang
Eingangsstrom
Leistungsfaktor*)
Einschaltverzögerung
Anstiegszeit
Überschwingen beim Einschalten
*) Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem
Wechselstromkreis.
PS1111-2402-0002
Nom.
AC 100-240V
Min.
90-264Vac
Min.
264-300Vac
Max.
300Vac
Nom.
50-60Hz
Typ.
75Vac
Typ.
54Vac
Siehe Empfehlungen in Kapitel Sicherheitshinweise und Installationsanforderungen [} 9]
AC 100V
AC120V
Typ.
1,15A
1,0A
Typ.
0,58
0,55
Typ.
50ms
50ms
Typ.
18ms
18ms
Typ.
52ms
52ms
Max.
100mV
100mV
Version: 1.0
Technische Daten, Montage, Verdrahtung
Geeignet für TN-, TT- und IT-Netze
Dauerbetrieb
Für maximal 500ms
Dauerhaft nach IEC 60664-1
±6%
Statisch, siehe Abb. Eingangsspannungsbereich; Einschaltverhal-
ten-Definitionen
Statisch, siehe Abb. Eingangsspannungsbereich; Einschaltverhal-
ten-Definitionen
AC230V
0,60A
Bei 24V, 2,5A, siehe Abb. Eingangs-zu Aus-
gangsstrom; Leistungsfaktor zu Ausgangs-
strom
0,47
Bei 24V, 2,5A, siehe Abb. Eingangs-zu Aus-
gangsstrom; Leistungsfaktor zu Ausgangs-
strom
48ms
Siehe Abb. Eingangsspannungsbereich; Ein-
schaltverhalten-Definitionen
18ms
Bei 24V, 2,5A Konstantstromlast, 0mF Lastka-
pazität, siehe Abb. Eingangsspannungsbe-
reich; Einschaltverhalten-Definitionen
50ms
bei 24V, 2,5A Konstantstromlast, 2mF Lastka-
pazität, siehe Abb. Eingangsspannungsbe-
reich; Einschaltverhalten-Definitionen
100mV
Siehe Abb. Eingangsspannungsbereich; Ein-
schaltverhalten-Definitionen
