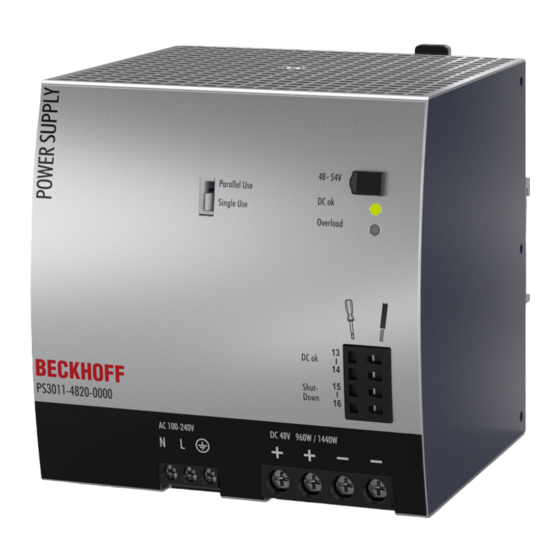

Beckhoff PS3011-4820-0000 Dokumentation
Stromversorgung 48 v dc, 20 a, 1 phasig
Verwandte Anleitungen für Beckhoff PS3011-4820-0000
Inhaltszusammenfassung für Beckhoff PS3011-4820-0000
- Seite 1 Dokumentation | DE PS3011-4820-0000 Stromversorgung 48 V DC, 20 A, 1 phasig 14.10.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Ausgangsseitige Absicherung ...................... 37 Laden von Batterien ........................ 38 Serienschaltung .......................... 38 Parallelbetrieb zur Leistungserhöhung .................... 39 Induktive und kapazitive Lasten ...................... 39 4.10 Rückspeisende Lasten ........................ 40 4.11 Verwendung in einem dichten Gehäuse.................. 40 4.12 Einbaulagen............................. 40 5 Anhang .............................. 42 Zubehör ............................ 42 Ausgabestände der Dokumentation .................... 43 PS3011-4820-0000 Version: 1.0... - Seite 4 Inhaltsverzeichnis Support und Service ........................ 44 Version: 1.0 PS3011-4820-0000...
-
Seite 5: Übersicht
• Steuerung der Ausgangsspannung • DC-OK-Relais-Kontakt • Shut-down-Eingang Die Stromversorgung PS3011-4820-0000 ist eine 1-phasige 48 V Stromversorgung mit einem Ausgangsstrom von 20 A und einer Ausgangsleistung von 960W. Eingangsseitig besitzt das Gerät einen Weitbereichseingang, eine aktive Oberwellenkorrektur (PFC) und eine Einschaltstrombegrenzung. -
Seite 6: Vorwort
Vorwort Hinweise zur Dokumentation Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS3011-4820-0000 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
-
Seite 9: Terminologie Und Abkürzungen
Sofern nicht anders angegeben, sind AC 230 V-Parameter bei einer Netzfrequenz von 50 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. PS3011-4820-0000 Version: 1.0... -
Seite 10: Technische Daten, Montage, Verdrahtung
100 mV 100 mV Siehe Abb. Eingangsspannungsbereich; Ein- schaltverhalten-Definitionen Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. Der Spitzenwertfaktor ist das mathematische Verhältnis des Spitzenwerts zum Effektivwert der Eingangsstromwellenform. Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Version: 1.0 PS3011-4820-0000... - Seite 11 Technische Daten, Montage, Verdrahtung Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom PS3011-4820-0000 Version: 1.0...
-
Seite 12: Dc-Eingang
Technische Daten, Montage, Verdrahtung DC-Eingang Verwenden Sie das Netzteil nicht mit DC-Eingangsspannungen! Version: 1.0 PS3011-4820-0000... -
Seite 13: Einschaltstrom
Netzunterbrechungen > 1 s Einschaltenergie Max. 5 A²s 5 A²s 5 A²s über den gesamten Temperaturbereich; Netzunterbrechungen > 1 s Der Ladestrom der Entstörkondensatoren in den ersten Mikrosekunden nach dem Einschalten bleibt unberücksichtigt. Abb. 3: Typisches Einschaltverhalten bei Nennlast, 230 Vac Eingangsspannung und 25°C Umgebungstemperatur PS3011-4820-0000 Version: 1.0... -
Seite 14: Ausgang
Wenn der Leistungsbedarf dauerhaft über 960 W liegt und die Spannung unter ca. 40 V fällt (aufgrund des Stromregelungsmodus bei Überlast), schaltet das Gerät aus und unternimmt periodisch Neustartversuche. Dieses Verhalten wird als Hiccup-Modus bezeichnet (s. Beschreibung unten). Liegt die Spannung über 40 V liefert das Gerät kontinuierlich Strom. Version: 1.0 PS3011-4820-0000... - Seite 15 Ausgangsstrom typ .im Parallel-Betrieb, Abb. 5: Kurzschluss am Ausgang, Hiccup-Modus, typ.; Dynamische Überstrombelastbarkeit, typ. Abb. 6: Bonuszeit zu Ausgangsleistung; Extra Power Regenerationszeit Extra Power ist verfügbar, sobald der Strom eingeschaltet wird und nach dem Ende eines Ausgangskurzschlusses oder einer Ausgangsüberlastung. PS3011-4820-0000 Version: 1.0...
-
Seite 16: Netzausfall Überbrückungszeit
Bei 48V, 10A, siehe Abb. Überbrückungszeit zu Eingangsspannung Typ. 27 ms 27 ms 27 ms Bei 48V, 20A, siehe Abb. Überbrückungszeit zu Eingangsspannung min. 23 ms 23 ms 23 ms Bei 48V, 20A, siehe Abb. Überbrückungszeit zu Eingangsspannung Abb. 8: Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen Version: 1.0 PS3011-4820-0000... -
Seite 17: Dc-Ok-Relaiskontakt
Die Überlast-LED erlischt, sobald die eingestellte Spannung erreicht ist. ð Dies ist eine wichtige Bedingung, die besonders zu beachten ist, wenn die Last eine Batterie ist, die Stromversorgung parallel verwendet wird oder die Stromversorgung für N+1 redundante Systeme verwendet wird. PS3011-4820-0000 Version: 1.0... -
Seite 18: Shut-Down-Eingang
Abb. 11: Fernsteuerung der Ausgangsspannung; Anlegen der Steuerspannung Anleitung: 1. Stellen Sie das Gerät auf den Modus „Single-Betrieb“ ein. 2. Setzen Sie die Einstellung der Ausgangsspannung (48–54 V) auf die maximale gewünschte Span- nung. 3. Legen Sie eine Steuerspannung an, um die Ausgangsspannung zu verringern. Version: 1.0 PS3011-4820-0000... -
Seite 19: Interne Datenerfassung
Zustands auslöst. In solchen Fällen wird dieser außergewöhnliche Zustand erfasst. Darüber hinaus werden immer kurz vor Abschaltung des Geräts Daten erfasst. Herunterladen der Daten Um die Daten herunterzuladen wenden Sie sich an den Beckhoff Support. [} 44] PS3011-4820-0000 Version: 1.0... -
Seite 20: Wirkungsgrad Und Verluste
50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 12: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 13: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung Version: 1.0 PS3011-4820-0000... -
Seite 21: Lebenserwartung
Die MTBF-Zahl ist eine statistische Darstellung der Ausfallwahrscheinlichkeit eines Geräts. Eine MTBF-Zahl von z. B. 1.000.000 h bedeutet, dass statistisch gesehen alle 100 Stunden ein Gerät ausfallen wird, wenn 10.000 Geräte im Feld installiert sind. Es kann jedoch nicht bestimmt werden, ob das ausgefallene Gerät 50.000 Stunden oder nur 100 Stunden gelaufen ist. PS3011-4820-0000 Version: 1.0... -
Seite 22: Anschlussklemmen Und Verdrahtung
Das Hintereinanderschalten (Durchschleifen von einem Stromversorgungsausgang zum nächsten) ist zulässig, solange der durch einen Anschlussstift fließende mittlere Ausgangsstrom 54 A nicht übersteigt. Bei einem höheren Strom verwenden Sie bitte eine separate Verteilerklemmleiste, wie in Abb. Verwendung von Verteilerklemmen gezeigt. Version: 1.0 PS3011-4820-0000... - Seite 23 Technische Daten, Montage, Verdrahtung Abb. 14: Hintereinanderschalten von Ausgängen; Verwendung von Verteilerklemmen PS3011-4820-0000 Version: 1.0...
-
Seite 24: Funktionsschaltbild
Technische Daten, Montage, Verdrahtung 3.13 Funktionsschaltbild Abb. 15: Funktionsschaltbild Version: 1.0 PS3011-4820-0000... -
Seite 25: Frontseite Und Bedienelemente
Technische Daten, Montage, Verdrahtung 3.14 Frontseite und Bedienelemente Abb. 16: Vorderseite PS3011-4820-0000 Eingangsklemmen (Schraubklemmen) Bezeichnung (A) Beschreibung Netzeingang N Netzeingang L PE-Eingang (Schutzleiter) Ausgangsklemmen (Schraubklemmen, zwei Kontaktstifte pro Pol) Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang... - Seite 26 [} 39]. Eine fehlende Steckbrücke entspricht dem Modus Single-Betrieb. LED-Anzeigen Overload-LED DC-OK LED DC-OK Kontakt Normaler Modus Geschlossen Während Extra Power Geschlossen blinkt Offen Überlastung (Hiccup Modus [} 15]) Kurzschluss am Ausgang blinkt Offen Temperatur-Abschaltung blinkt Offen Aktiver Shut-down-Eingang blinkt Offen Keine Eingangsleistung Offen Version: 1.0 PS3011-4820-0000...
-
Seite 27: Emv
Betrieb führen können. Einschränkungen gelten für Anwendungen im Wohnbereich, im Geschäfts- und Gewerbebereich sowie in Kleinbetrieben, bei denen lokale Gleichstromnetze gemäß EN 61000-6-3 beteiligt sind. Keine Einschränkungen für alle Arten von industriellen Anwendungen Getestet mit Konstantstromlasten, nicht pulsierend PS3011-4820-0000 Version: 1.0... -
Seite 28: Umgebung
Substanzen ab und ist für die Verwendung in Lackierbetrieben geeignet. Die Arbeitstemperatur ist identisch mit der Raumtemperatur oder der Umgebungstemperatur und ist definiert als die Lufttemperatur 2 cm unterhalb des Geräts. Nicht unter Spannung setzen, solange Kondensation vorhanden ist! Abb. 17: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe Version: 1.0 PS3011-4820-0000... -
Seite 29: Schutzfunktionen
Bei 230 Vac, 50 Hz, TN-, TT-Netz / IT-Netz Max. 0,50 mA / 1,21 mA Bei 110 Vac, 50 Hz, TN-, TT-Netz / IT-Netz Max. 0,71 mA / 1,73 mA Bei 132 Vac, 60 Hz, TN-, TT-Netz / IT-Netz Max. 1,18 mA / 2,82 mA Bei 264 Vac, 50 Hz, TN-, TT-Netz / IT-Netz PS3011-4820-0000 Version: 1.0... -
Seite 30: Spannungsfestigkeit
Um die PELV-Anforderungen gemäß EN60204-1 § 6.4.1 zu erfüllen, empfehlen wir, entweder den Pluspol, den Minuspol oder einen anderen Teil des Ausgangskreises mit dem Schutzleitersystem zu verbinden. Dadurch können Situationen vermieden werden, in denen die Last unerwartet startet oder nicht abgeschaltet werden kann, wenn ein unbemerkter Erdschluss auftritt. Version: 1.0 PS3011-4820-0000... -
Seite 31: Konformitätserklärung Und Zulassungen
Technische Daten, Montage, Verdrahtung 3.20 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate, UL508 Applicable for US and Canada DNV/GL PS3011-4820-0000 Version: 1.0... -
Seite 32: Abmessungen Und Gewicht
Die Höhe der DIN-Schiene muss zur Tiefe des Geräts (127 mm) addiert werden um die gesamte benötigte Installationstiefe zu berechnen. Gehäusewerkstoff Gehäuse: Aluminiumlegierung Abdeckung: Stahl Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 8] Abb. 19: Vorder-/Seitenansicht PS3011-4820-0000, alle Angaben in mm Version: 1.0 PS3011-4820-0000... -
Seite 33: Anwendungshinweise
Abb. 20: Wiederholte Impulsbelastungen, Definitionen; Max. Einschaltdauer-Kurve Legende Grundlast (W) Impulsbelastung (über 100%) PEAK Dauer zwischen Impulsen (s) Impulsdauer (s) PEAK Berechnung: Tastverhältnis (DutyCycle) = T / (T PEAK PEAK = (T – (DutyCycle x T )) / DutyCycle PEAK PEAK PS3011-4820-0000 Version: 1.0... - Seite 34 )) / DutyCycle = (1 s – (0,37 x 1 s)) / 0,37 = 1,7 s PEAK PEAK Weitere Beispiele für die Impulslastverträglichkeit PEAK PEAK 1440 W 960 W 1 s >25 s 1440 W 0 W 1 s >1.3 s 1200 W 480 W 1 s > 0.75 s 1440 W 480 W 0.1 s >0.16 s 1440 W 480 W 1 s >1.6 s 1440 W 480 W 3 s >4.9 s Version: 1.0 PS3011-4820-0000...
-
Seite 35: Spitzenstromfähigkeit
1 ms abfällt. Spitzenstrom-Spannungseinbrüche Typisch von 48 V auf 37,9 V Bei 40 A für 50 ms, ohmsche Last Typisch von 48 V auf 34,9 V Bei 100 A für 2 ms, ohmsche Last Typisch von 48 V auf 28,9 V Bei 100 A für 5 ms, ohmsche Last PS3011-4820-0000 Version: 1.0... -
Seite 36: Externe Eingangsabsicherung
Verwenden Sie zum Schutz des N-Eingangs eine Sicherung oder einen Schutzschalter. Der N-Eingang ist intern nicht geschützt und ist in diesem Fall mit dem stromführenden Leiter verbunden. Geeignete Sicherungen oder Schutzschalter sind in Abschnitt Externe Eingangsabsicherung [} 36] angegeben. Version: 1.0 PS3011-4820-0000... -
Seite 37: Ausgangsseitige Absicherung
68 m B-13A 13 m 21 m 34 m 52 m B-16A 7 m 9 m 13 m 17 m B-20A 2 m 3 m 4 m 5 m Vergessen Sie nicht, die Distanz zur Last (oder Leitungslänge) doppelt zu berücksichtigen, wenn Sie die gesamte Leitungslänge berechnen (Plus- und Minusleitung). PS3011-4820-0000 Version: 1.0... -
Seite 38: Laden Von Batterien
Laden von Batterien Die Stromversorgung wird nicht zum Laden von Bleiakkumulatoren oder wartungsfreien Batterien (SLA- oder VRLA-Akkumulatoren) empfohlen. Die Stromversorgung PS3011-4820-0000 kann die empfohlene Ladeschlussspannung, von 55,0 V (at 20°C) für vier 12V-Blei-Säure Batterien in Reihe, nicht liefern. Serienschaltung Stromversorgungen des gleichen Typs können in Reihe geschaltet werden, um die Ausgangsspannungen zu erhöhen. -
Seite 39: Parallelbetrieb Zur Leistungserhöhung
Das Gerät ist für die Versorgung aller Arten von Lasten ausgelegt, einschließlich kapazitiver und induktiver Lasten. Wenn extrem große Kondensatoren wie zum Beispiel EDLCs (elektrische Doppelschichtkondensatoren oder „UltraCaps“) mit einer Kapazität > 1 F mit dem Ausgang verbunden sind, lädt das Gerät den Kondensator ggf. im Hiccup-Modus (siehe Kapitel Ausgang [} 15]). PS3011-4820-0000 Version: 1.0... -
Seite 40: Rückspeisende Lasten
Umgebungstemperatur. Das Ausmaß der Reduzierung beeinflusst die Lebenserwartung der Stromversorgung. Daher finden Sie unten zwei verschiedene Derating-Kurven für den Dauerbetrieb: Kurve A1: Empfohlener Ausgangsstrom. Kurve A2: Max. zulässiger Ausgangsstrom (ergibt etwa die Hälfte der Lebenserwartung von A1). Version: 1.0 PS3011-4820-0000... - Seite 41 Anwendungshinweise Abb. 26: Einbaulage A (Standard-Einbaulage) Abb. 27: Einbaulage B (Auf dem Kopf stehend) Abb. 28: Einbaulage C (Tischmontage) Abb. 29: Einbaulage D (Horizontal im Uhrzeigersinn) Abb. 30: Einbaulage E (Horizontal gegen den Uhrzeigersinn) PS3011-4820-0000 Version: 1.0...
-
Seite 42: Anhang
Anhang Zubehör Stromversorgung Zubehör Wandmontage Seitliche Montage PS3011-4820-0000 ZS5301-0002 ZS5301-0002 – Winkel für die Wandmontage Diese Halterung wird verwendet, um die Geräte ohne Verwendung einer DIN-Schiene an einer Wand oder einer Schalttafel zu montieren. Abb. 31: ZS5301-0002, Isometrische Ansicht Version: 1.0... -
Seite 43: Ausgabestände Der Dokumentation
Anhang Ausgabestände der Dokumentation Version Kommentar - 1. Veröffentlichung - Ergänzungen & Korrekturen - Vorläufige Dokumentation für PS3011-4820-0000 PS3011-4820-0000 Version: 1.0... -
Seite 44: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.com/german/beckhoff/world.htm... - Seite 46 Mehr Informationen: www.beckhoff.de/ps3011-4820-0000 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
