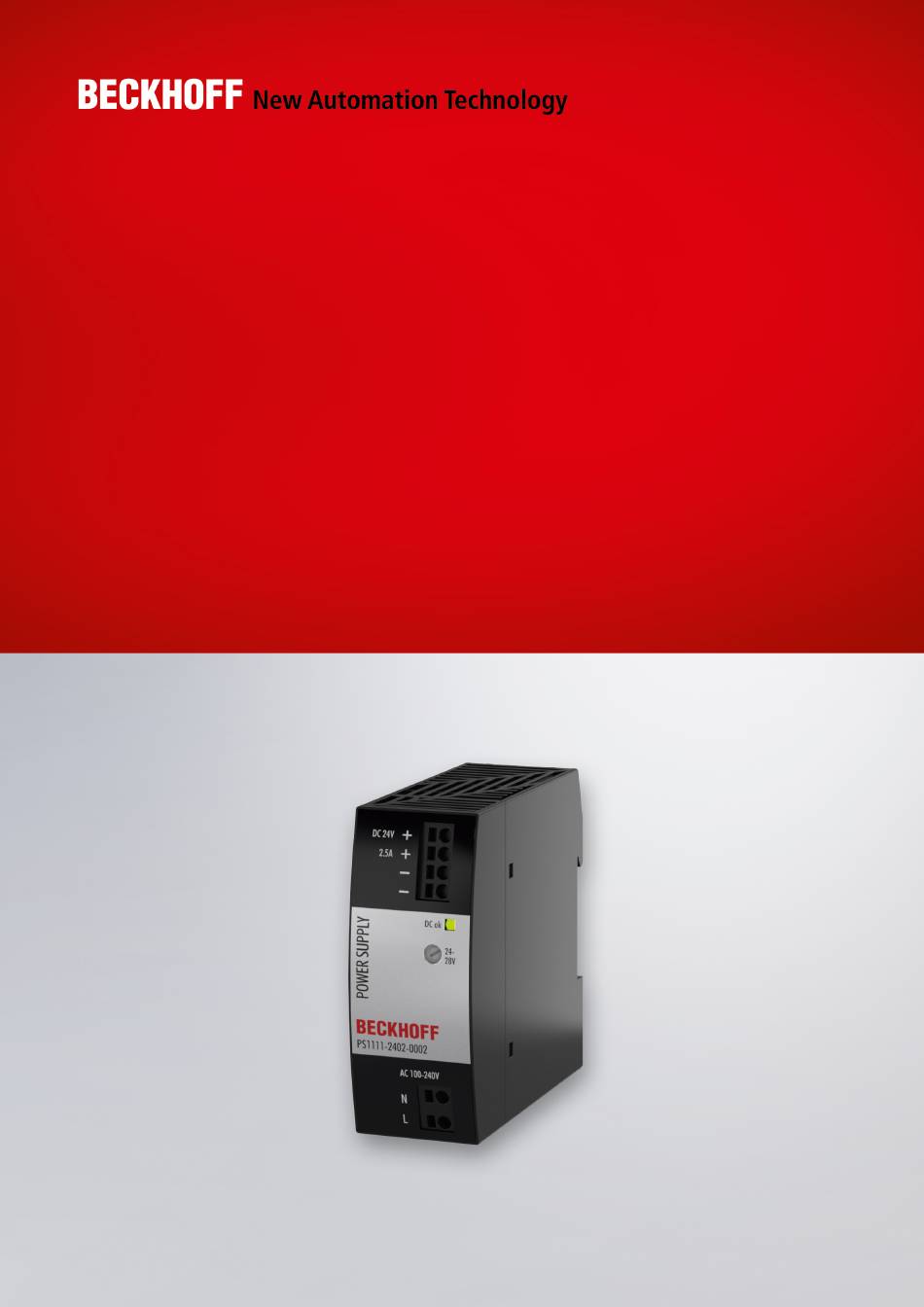

- Seite 1 Dokumentation | DE PS1111-2402-0002 Stromversorgung 24 V DC, 2,5 A, 1 phasig 27.10.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
3.17 Abmessungen und Gewicht...................... 27 4 Anwendungshinweise .......................... 28 Laden von Batterien ........................ 28 Serienschaltung .......................... 28 Parallelbetrieb zur Leistungserhöhung .................... 29 Betrieb an zwei Phasen ........................ 29 Verwendung in einem dichten Gehäuse.................. 30 5 Anhang .............................. 31 Ausgabestände der Dokumentation .................... 31 Support und Service ........................ 32 PS1111-2402-0002 Version: 1.0... - Seite 4 Inhaltsverzeichnis Version: 1.0 PS1111-2402-0002...
-
Seite 5: Übersicht
• Niedrige Leerlaufleistungsverluste • Volle Leistung zwischen -10°C und +60°C • Push-In-Klemmen Die Stromversorgung PS1111-2402-0002 ist eine 1-phasige 24 V Stromversorgung mit einem Ausgangsstrom von 2,5A. Eingangsseitig besitzt das Gerät einen Weitbereichseingang und eine Einschaltstrombegrenzung. Die Ausgangsleistung beträgt 60 W und die NEC Class2 Anforderungen werden erfüllt. Der Ausgang arbeitet nach der UI-Kennlinie und schaltet im Überlast-/Kurzschlussfall in den sicheren Hiccup-Modus. -
Seite 6: Vorwort
Vorwort Hinweise zur Dokumentation Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. - Seite 8 Vorwort Sicherheitshinweise und Installationsanforderungen PS1111-2402-0002 Stromversorgung GEFAHR Gefahr durch Stromschlag, Brand, Verletzungen, Verletzungen mit Todesfolge! • Verwenden Sie die Stromversorgung nicht ohne ordnungsgemäße Erdung (Schutzleiter). Verwenden Sie die Klemme an der Eingangs-Klemmleiste für den Erdanschluss und nicht eine der Schrauben am Gehäuse.
- Seite 9 • Die maximale Umgebungslufttemperatur beträgt +70°C (+158°F). Die Betriebstemperatur ent- spricht der Umgebungs- oder Umgebungslufttemperatur und ist 2 cm unter dem Gerät definiert. • Das Gerät ist für den Betrieb in Bereichen zwischen 5% und 95% relativer Luftfeuchtigkeit aus- gelegt. PS1111-2402-0002 Version: 1.0...
-
Seite 10: Terminologie Und Abkürzungen
Netzfrequenz von 50 Hz gültig. AC 120 V-Parameter sind für eine Netzfrequenz von 60 Hz gültig. kann Ein Schlüsselwort, das eine Wahlmöglichkeit ohne implizierte Präferenz anzeigt. soll Ein Schlüsselwort, das eine zwingende Anforderung anzeigt. sollte Ein Schlüsselwort, das eine Wahlmöglichkeit mit einer eindeutig bevorzugten Umsetzungsweise anzeigt. Version: 1.0 PS1111-2402-0002... -
Seite 11: Technische Daten, Montage, Verdrahtung
24V, 2,5A Konstantstromlast, 2mF Lastka- pazität, siehe Abb. Eingangsspannungsbe- reich; Einschaltverhalten-Definitionen Überschwingen beim Einschalten Max. 100mV 100mV 100mV Siehe Abb. Eingangsspannungsbereich; Ein- schaltverhalten-Definitionen *) Der Leistungsfaktor ist das Verhältnis der wirklichen (oder Wirk-) Leistung zur Scheinleistung in einem Wechselstromkreis. PS1111-2402-0002 Version: 1.0... - Seite 12 Technische Daten, Montage, Verdrahtung Abb. 1: Eingangsspannungsbereich; Einschaltverhalten-Definitionen Abb. 2: Eingangs-zu Ausgangsstrom; Leistungsfaktor zu Ausgangsstrom Version: 1.0 PS1111-2402-0002...
-
Seite 13: Dc-Eingang
Technische Daten, Montage, Verdrahtung DC-Eingang Betreiben Sie diese Stromversorgung nicht mit DC-Eingangsspannung! PS1111-2402-0002 Version: 1.0... -
Seite 14: Einschaltstrom
Bei +40°C, Kaltstart spitze spitze spitze Max. 12A Bei +25°C, Kaltstart spitze spitze spitze Einschaltenergie Max. 0,2A 0,3A 1,4A Bei +40°C, Kaltstart Abb. 3: Einschaltverhalten bei Nennlast, typ., 120Vac@25°C; Zoom Einschaltstromstoß Abb. 4: Einschaltverhalten bei Nennlast, typ., 230Vac@25°C; Zoom Einschaltstromstoß Version: 1.0 PS1111-2402-0002... -
Seite 15: Ausgang
Das Gerät ist widerstandsfähig und zeigt keine Fehlfunktion, wenn eine Last Spannung an die Stromversorgung zurückführt. Dabei spielt es keine Rolle, ob die Stromversorgung ein- oder ausgeschaltet ist. Die absorbierende Energie kann anhand des eingebauten großdimensionierten Ausgangskondensators berechnet werden. PS1111-2402-0002 Version: 1.0... -
Seite 16: Netzausfall-Überbrückungszeit
Bei 24V, 1,25A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Min. 11ms 19ms 90ms Bei 24V, 2,5A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Min. 30ms 46ms 184ms Bei 24V, 1,25A, siehe Abb. Netzausfall- Überbrückungszeit zu Eingangsspannung Abb. 6: Netzausfall-Überbrückungszeit zu Eingangsspannung; Abschaltverhalten, Definitionen Version: 1.0 PS1111-2402-0002... -
Seite 17: Wirkungsgrad Und Verluste
Belastung der Stromversorgung von 25% der Nennlast für 25% der Zeit, 50% der Nennlast für weitere 25% der Zeit, 75% der Nennlast für ebenfalls 25% der Zeit und 100% der Nennlast während der restlichen Zeit. Abb. 7: Wirkungsgrad zu Ausgangsstrom; Verluste zu Ausgangsstrom Abb. 8: Wirkungsgrad zu Eingangsspannung; Verluste zu Eingangsspannung PS1111-2402-0002 Version: 1.0... -
Seite 18: Funktionsschaltbild
Technische Daten, Montage, Verdrahtung Funktionsschaltbild Abb. 9: Funktionsschaltbild Version: 1.0 PS1111-2402-0002... -
Seite 19: Frontseite Und Bedienelemente
Bezeichnung (B) Beschreibung zwei identische Pluspole, positiver Ausgang zwei identische Minuspole, negativer Ausgang Potentiometer für die Ausgangsspannung Bezeichnung (C) Beschreibung Potentiometer Werkseinstellung: 24,1 V DC-OK LED Bezeichnung (D) Beschreibung LED grün Leuchtet, wenn die Ausgangsspannung über 18V ist. PS1111-2402-0002 Version: 1.0... -
Seite 20: Anschlussklemmen Und Verdrahtung
AWG 24-12 (AWG) f*: AWG 24-12 f*: AWG 24-12 a* AWG 24-12 (d<2.3mm) a* AWG 24-12 (d<2.3mm) Abisolierlänge 10mm / 0.4inch 10mm / 0.4inch e* = eindrähtig, Draht massiv f* = feindrähtig, Litze a* = mit Aderendhülse Version: 1.0 PS1111-2402-0002... -
Seite 21: Lebenserwartung
803.000h Bei 24V, 2,5A und 40°C; Ground Benign GB40 217F 1.257.000h 1.278.000h 1.175.000h Bei 24V, 2,5A und 25°C; Ground Benign GB25 247.000h 252.000h 247.000h Bei 24V, 2,5A und 40°C; Ground Fixed GF40 325.000h 331.000h 328.000h Bei 24V, 2,5A und 25°C; Ground Fixed GF25 PS1111-2402-0002 Version: 1.0... -
Seite 22: Emv
Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) die- ses Gerät muss jede empfangene Störung tolerieren, auch Störungen, die zu einem unerwünschten Betrieb führen können. Schaltfrequenzen Hauptwandler 40kHz bis 140kHz Eingangsspannung und Ausgangslast abhängig Version: 1.0 PS1111-2402-0002... -
Seite 23: Umgebung
Getestet in Verbindung mit DIN-Schienen gemäß EN 60715 mit einer Höhe von 15mm und einer Dicke von 1,3mm und Standard-Einbaulage. Das Derating ist nicht hardwaregesteuert. Der Benutzer muss dies berücksichtigen, um unterhalb der herabgesetzten Stromgrenzen zu bleiben, damit das Gerät nicht überlastet wird. Abb. 11: Ausgangsstrom zu Umgebungstemperatur; Ausgangsstrom zu Aufstellhöhe PS1111-2402-0002 Version: 1.0... -
Seite 24: Schutzfunktionen Und Sicherheitsmerkmale
Bei 230Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 60µA / 100µA Bei 110Vac, 50Hz, TN-, TT-Netz / IT-Netz Max. 80µA / 150µA Bei 132Vac, 60Hz, TN-, TT-Netz / IT-Netz Max. 140µA / 260µA Bei 264Vac, 50Hz, TN-, TT-Netz / IT-Netz Version: 1.0 PS1111-2402-0002... -
Seite 25: Spannungsfestigkeit
Einstellung des Abschaltstroms > 2mA Wir empfehlen entweder den Pluspol oder den Minuspol mit dem Schutzleitersystem zu verbinden. Dadurch können Situationen vermieden werden, in denen die Last unerwartet startet oder nicht abgeschaltet werden kann, wenn ein unbemerkter Erdschluss auftritt. PS1111-2402-0002 Version: 1.0... -
Seite 26: Konformitätserklärung Und Zulassungen
Technische Daten, Montage, Verdrahtung 3.16 Konformitätserklärung und Zulassungen EU-Konformitätserklärung UL Certificate: UL 61010-1/2-201 Applicable for US and Canada UL Certificate: NEC Class 2 Version: 1.0 PS1111-2402-0002... -
Seite 27: Abmessungen Und Gewicht
Höhe von 7,5 oder 15mm. Gewicht 220g Gehäusewerkstoff Hochwertiges Polycarbonat/ABS-Blend-Material Einbauabstände Siehe Kapitel Sicherheitshinweise und Installationsanforderungen [} 9] Eindringschutz Kleinteile wie Schrauben, Muttern usw. mit einem Durchmesser von mehr als 4,2 mm. Abb. 13: Vorder-/Seitenansicht PS1111-2402-0002, alle Angaben in mm PS1111-2402-0002 Version: 1.0... -
Seite 28: Anwendungshinweise
Einschränkungen: Halten Sie zwischen zwei Stromversorgungen einen Einbauabstand von 15mm (links/ rechts) ein und installieren Sie die Stromversorgungen nicht übereinander. Denken Sie daran, dass Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung mehrerer Stromversorgungen zunehmen. Abb. 14: Serienschaltung Version: 1.0 PS1111-2402-0002... -
Seite 29: Parallelbetrieb Zur Leistungserhöhung
Die Stromversorgung kann auch an zwei Phasen eines Dreiphasensystems verwendet werden. Eine solche Phase-zu-Phase-Verbindung ist zulässig, solange die Versorgungsspannung unter 240V+10% liegt. Abb. 15: Betrieb an 2 Phasen Stellen Sie sicher, dass der Leiter, der mit der N-Anschlussklemme verbunden ist, entsprechend abgesichert ist. PS1111-2402-0002 Version: 1.0... -
Seite 30: Verwendung In Einem Dichten Gehäuse
Schutzart IP66 PK Schutzart IP66 PK 9516 100, Kunststoff 9516 100, Kunststoff Eingangsspannung 230Vac 230Vac Last 24V, 2A; (=80%) 24V, 2,5A; (=100%) Temperatur im 28,6°C 30,2°C Inneren des Gehäuses Temperatur 21,0°C 21,0°C außerhalb des Gehäuses Temperaturanstieg 7,6K 9,2K Version: 1.0 PS1111-2402-0002... -
Seite 31: Anhang
Anhang Anhang Ausgabestände der Dokumentation Version Kommentar - Erste Veröffentlichung - Ergänzungen und Korrekturen - Vorläufige Dokumentation für PS1111-2402-0000 PS1111-2402-0002 Version: 1.0... -
