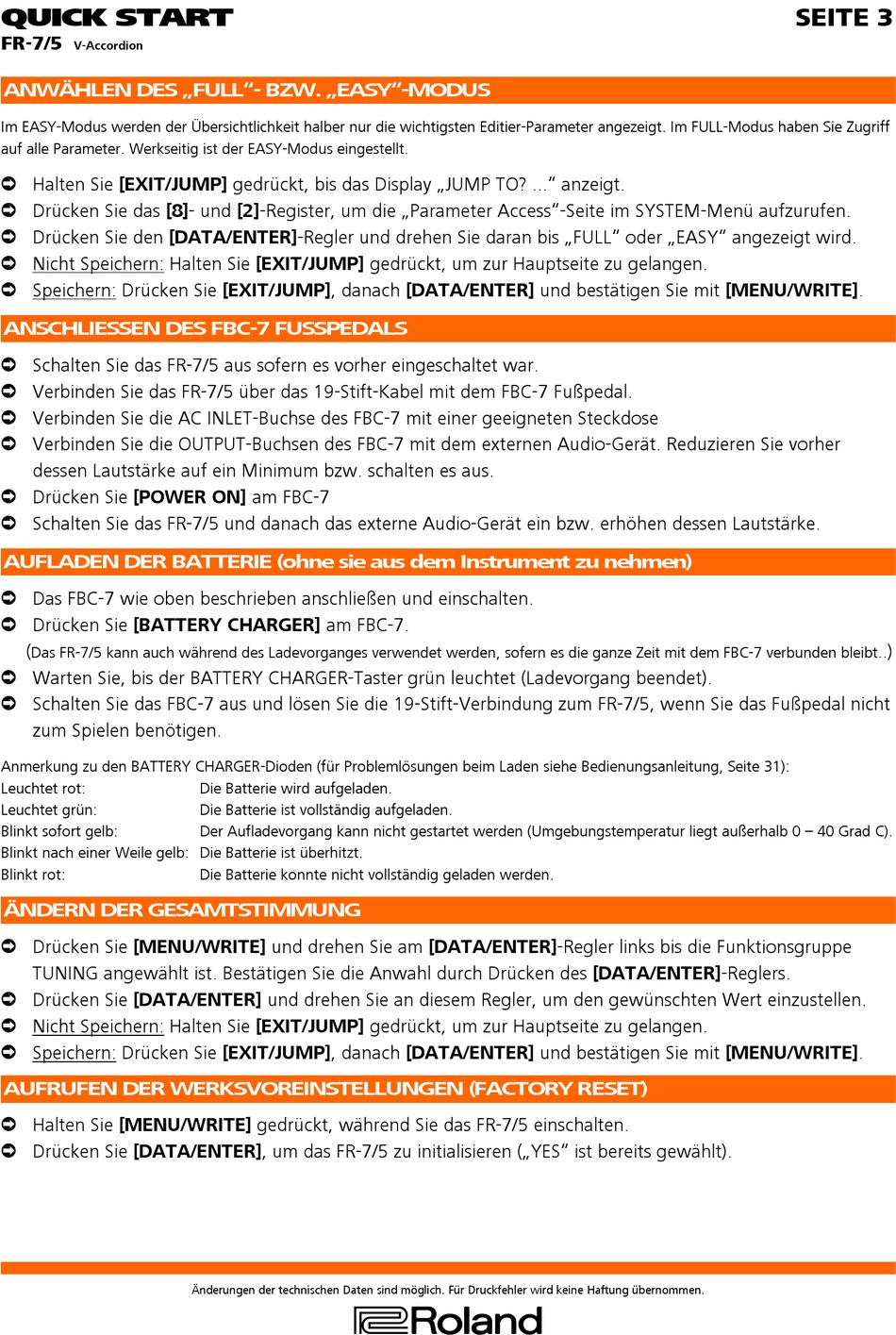

QUICK START
FR-7/5
V-Accordion
ANWÄHLEN DES „FULL"- BZW. „EASY"-MODUS
Im EASY-Modus werden der Übersichtlichkeit halber nur die wichtigsten Editier-Parameter angezeigt. Im FULL-Modus haben Sie Zugriff
auf alle Parameter. Werkseitig ist der EASY-Modus eingestellt.
Halten Sie [EXIT/JUMP] gedrückt, bis das Display „JUMP TO? ..." anzeigt.
Drücken Sie das [8]- und [2]-Register, um die „Parameter Access"-Seite im SYSTEM-Menü aufzurufen.
Drücken Sie den [DATA/ENTER]-Regler und drehen Sie daran bis „FULL" oder „EASY" angezeigt wird.
Nicht Speichern: Halten Sie [EXIT/JUMP] gedrückt, um zur Hauptseite zu gelangen.
Speichern: Drücken Sie [EXIT/JUMP], danach [DATA/ENTER] und bestätigen Sie mit [MENU/WRITE].
ANSCHLIESSEN DES FBC-7 FUSSPEDALS
Schalten Sie das FR-7/5 aus sofern es vorher eingeschaltet war.
Verbinden Sie das FR-7/5 über das 19-Stift-Kabel mit dem FBC-7 Fußpedal.
Verbinden Sie die AC INLET-Buchse des FBC-7 mit einer geeigneten Steckdose
Verbinden Sie die OUTPUT-Buchsen des FBC-7 mit dem externen Audio-Gerät. Reduzieren Sie vorher
dessen Lautstärke auf ein Minimum bzw. schalten es aus.
Drücken Sie [POWER ON] am FBC-7
Schalten Sie das FR-7/5 und danach das externe Audio-Gerät ein bzw. erhöhen dessen Lautstärke.
AUFLADEN DER BATTERIE (ohne sie aus dem Instrument zu nehmen)
Das FBC-7 wie oben beschrieben anschließen und einschalten.
Drücken Sie [BATTERY CHARGER] am FBC-7.
(
Das FR-7/5 kann auch während des Ladevorganges verwendet werden, sofern es die ganze Zeit mit dem FBC-7 verbunden bleibt.
Warten Sie, bis der BATTERY CHARGER-Taster grün leuchtet (Ladevorgang beendet).
Schalten Sie das FBC-7 aus und lösen Sie die 19-Stift-Verbindung zum FR-7/5, wenn Sie das Fußpedal nicht
zum Spielen benötigen.
Anmerkung zu den BATTERY CHARGER-Dioden (für Problemlösungen beim Laden siehe Bedienungsanleitung, Seite 31):
Leuchtet rot:
Leuchtet grün:
Blinkt sofort gelb:
Blinkt nach einer Weile gelb: Die Batterie ist überhitzt.
Blinkt rot:
ÄNDERN DER GESAMTSTIMMUNG
Drücken Sie [MENU/WRITE] und drehen Sie am [DATA/ENTER]-Regler links bis die Funktionsgruppe
TUNING angewählt ist. Bestätigen Sie die Anwahl durch Drücken des [DATA/ENTER]-Reglers.
Drücken Sie [DATA/ENTER] und drehen Sie an diesem Regler, um den gewünschten Wert einzustellen.
Nicht Speichern: Halten Sie [EXIT/JUMP] gedrückt, um zur Hauptseite zu gelangen.
Speichern: Drücken Sie [EXIT/JUMP], danach [DATA/ENTER] und bestätigen Sie mit [MENU/WRITE].
AUFRUFEN DER WERKSVOREINSTELLUNGEN (FACTORY RESET)
Halten Sie [MENU/WRITE] gedrückt, während Sie das FR-7/5 einschalten.
Drücken Sie [DATA/ENTER], um das FR-7/5 zu initialisieren („YES" ist bereits gewählt).
Die Batterie wird aufgeladen.
Die Batterie ist vollständig aufgeladen.
Der Aufladevorgang kann nicht gestartet werden (Umgebungstemperatur liegt außerhalb 0 – 40 Grad C).
Die Batterie konnte nicht vollständig geladen werden.
Änderungen der technischen Daten sind möglich. Für Druckfehler wird keine Haftung übernommen.
R
SEITE 3
.)
