b) Feinjustierung des Filament-Vorschubs
In diesem Kapitel wird beschrieben, wie Sie den Filament-Vorschub genau justieren können, um z.B. die Toleranz des Vorschubrändels auszu-
gleichen. In unserem Beispiel führen Sie die Kalibrierung des linken Filament-Vorschubs durch.
Vorbereitung
• Installieren Sie, falls noch nicht geschehen, die Software Repetier-Host inkl. der Treiber und schließen Sie den Drucker an dem Computer
an (siehe Kapitel „12. Installation der Software und Firmware").
• Stellen Sie gegebenenfalls den COM-Port ein und verbinden die Software mit dem Drucker (siehe Kapitel „18. a) Verbinden des angeschlos-
senen Druckers"). Das Symbol oben links muss grün sein und darunter muss „Trennen" stehen.

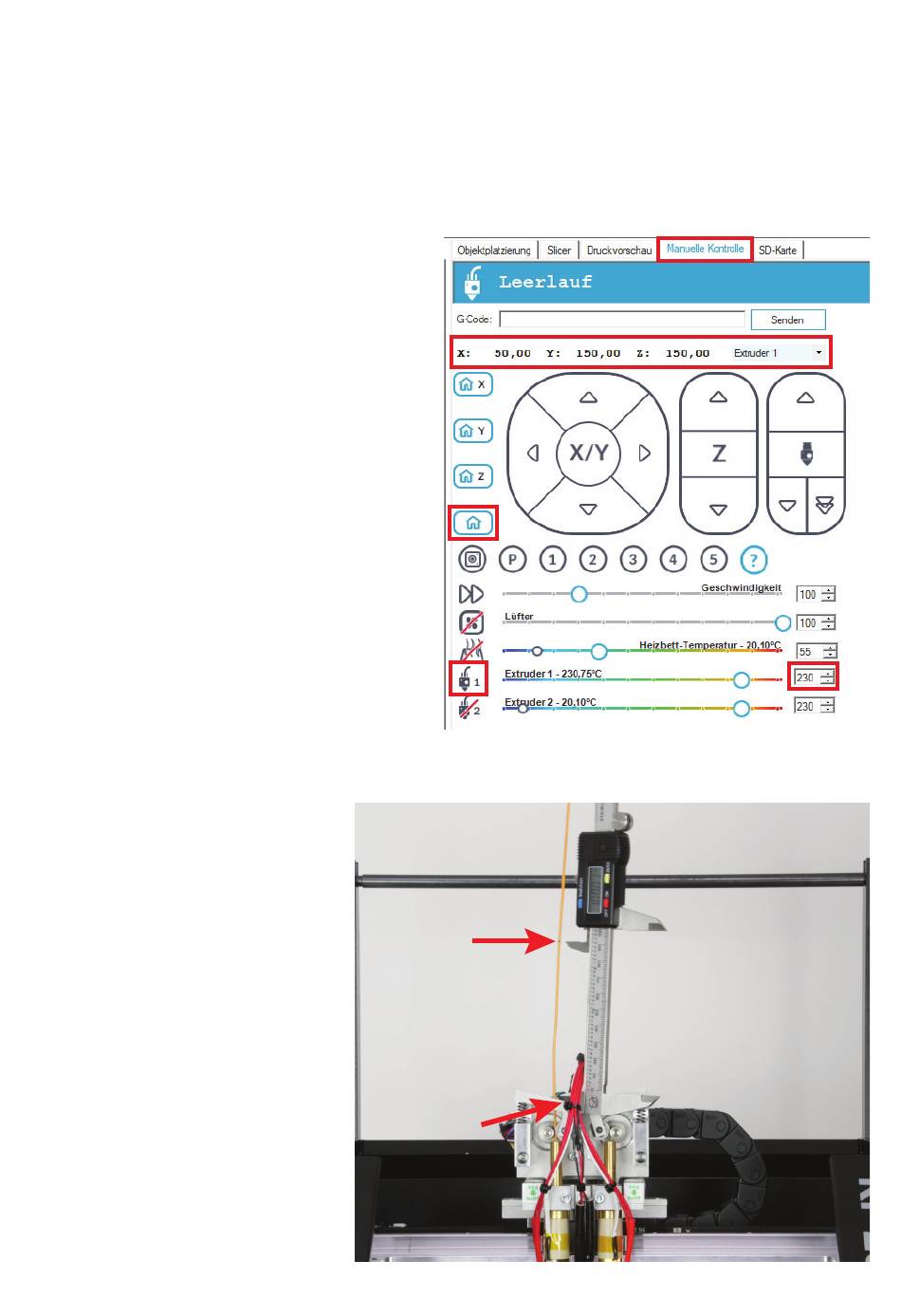

• Wenn der Drucker verbunden ist, wechseln Sie in der Software auf
„Manuelle Kontrolle".
Der Drucker darf während des gesamten Vorgangs nur über die
Software gesteuert werden.
• Fahren Sie alle Achsen in die Home-Position. Klicken Sie dazu
links in der Mitte auf das Haus-Symbol.
• Fahren Sie mit den Pfeiltasten X/Y und Z die Druckplatte und den
Extruder-Wagen etwa in die Position, wie sie im großen roten Ka-
sten angegeben ist. Es geht dabei darum, dass der Extruder gut
zugänglich ist und das Filament gut aus dem Extruder austreten
kann.
• Heizen Sie den Extruder 1 (linker Extruder / Extruder 0 in der Firm-
ware) auf Drucktemperatur auf und legen Sie ein Filament ein.
Lassen Sie anschließend etwas Filament extrudieren. In unserem
Beispiel verwenden wir herkömmliches PLA, daher haben wir eine
Temperatur von 230 °C gewählt.
Vermessen des Vorschubs
• Zeichnen Sie am eingelegten Filament, ab der
Oberkannte der Kugellagerhalterung, genau 100
mm bzw. 10 cm an.
• Legen Sie dabei das Maß immer innen an, wie es
im Bild zu sehen ist. So kann vermieden werden,
dass die Kugellagerhalterung heruntergedrückt
wird. Wenn Sie später die rechte Seite vermessen,
legen Sie das Maß auf der linken Seite des Fila-
ments an.
81
