B) Montage Des Filament-Halters - Renkforce RF2000 v2 Bedienungsanleitung

b) Montage des Filament-Halters

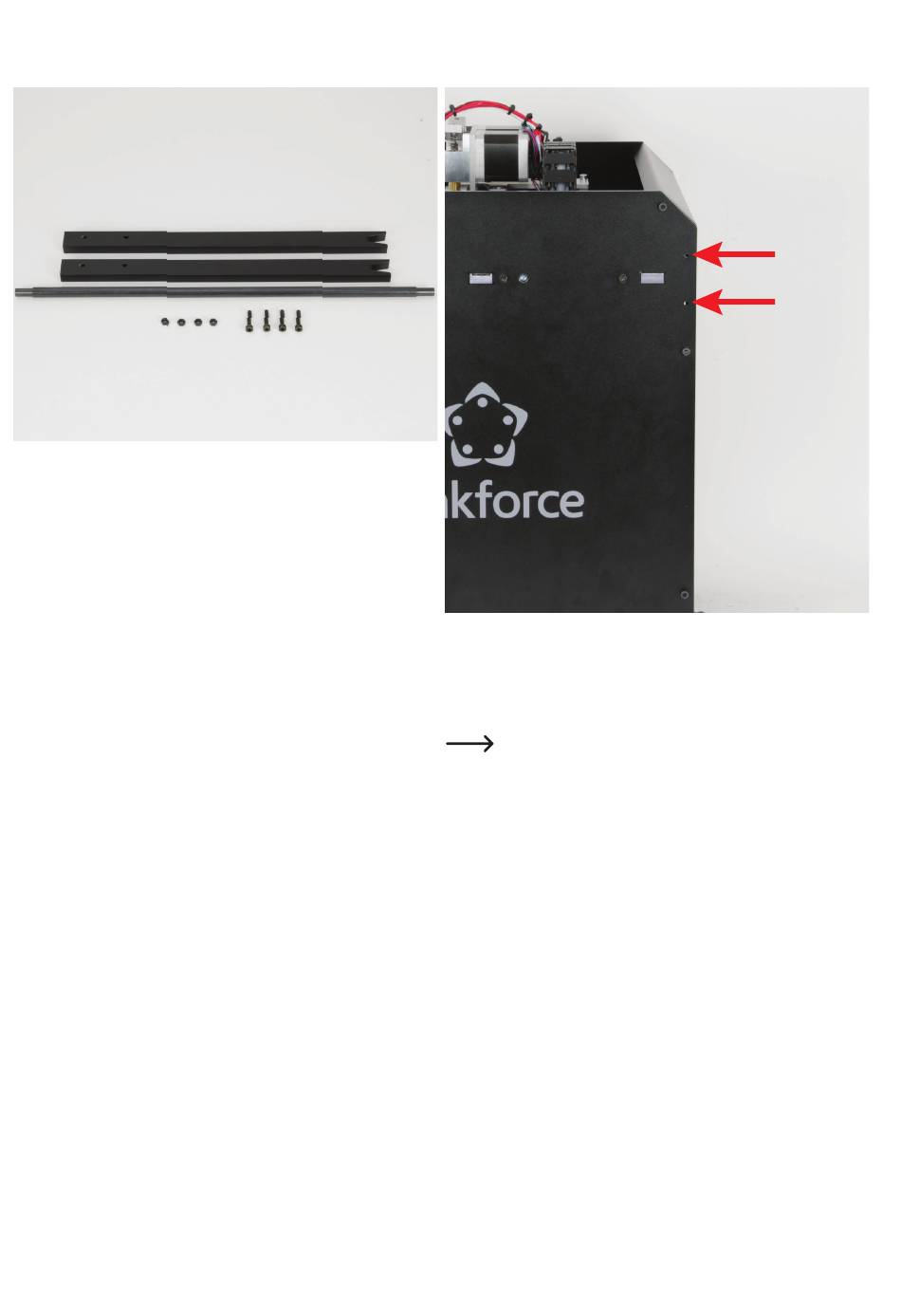

Montage der Filament-Halterung
2x Filament-Halter-Teil
1x Welle für Filament-Halter
4x Mutter M4 (schwarz)
4x Zylinderkopfschraube M4x20 (schwarz)
Die beiden Filament-Halter-Teile werden jeweils auf einer Seite des
Druckers in den beiden oberen, hinteren Löchern montiert (siehe
Pfeile im Bild).
Wenn Sie das Fertiggerät erworben haben, liegen die 4 Zylinderkopf-
schrauben und Muttern bei.
Bitte beachten Sie. Die beiden Filament-Halter-Teile müs-
sen so montiert werden, dass diese mit der hinteren Kante
des jeweiligen Seitenteils abschließen.
15
