DE

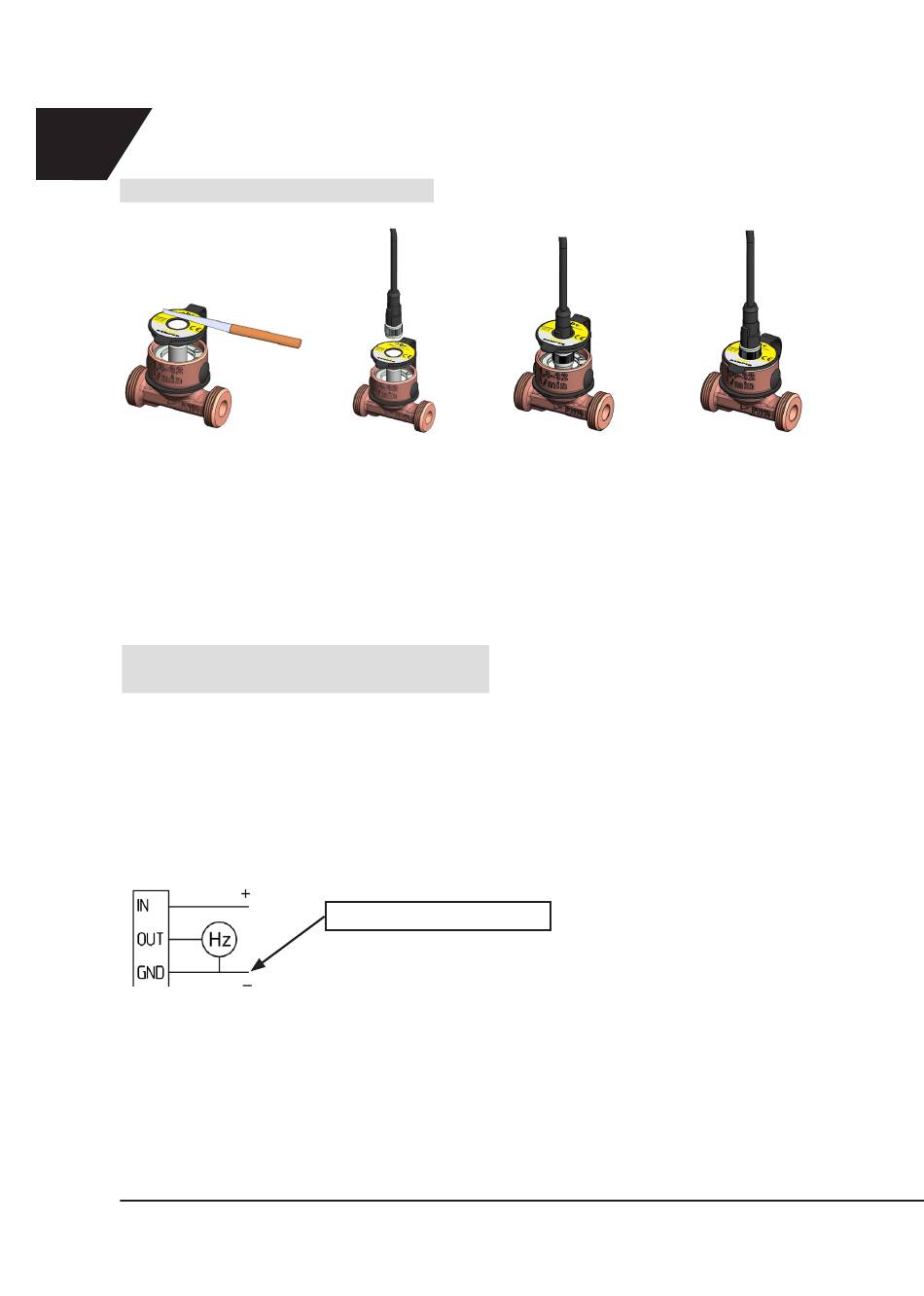

Kabel dauerhaft mit Sensor verbinden
1. Kappendom
abschneiden
Folgende max. Kabellängen sind für die Anbindung an eine GLT zu beachten, um negative Einflüs-
se für eine Genauigkeitsmessung zu verhindern:
Sensor ausschließlich zur Durchflussmessung
(nur Figur 138 4G)
•
max. 300 m Kabel ohne Verstärker
•
Kabel: 3 x 0,34 mm² symmetrisch sternverseilt (verdrillt) und geschirmt
•
GLT / DDC Auswertung: Frequenzeingangskarte 5VDC
Kabel: 3 x 0,34 mm² symmetrisch sternverseilt (verdrillt) und geschirmt
10/ 24 – K41001384G001-00 – 07.2020 – © www.kemper-olpe.de
2. Kabel durch-
3. Kabel auf Sensor
führen
Schirm mit auf GND auflegen
schrauben
4. Kappe auf-
stecken
