Inhaltszusammenfassung für Kemper MULTI-FIX-PLUS 150 6G
Seite 1

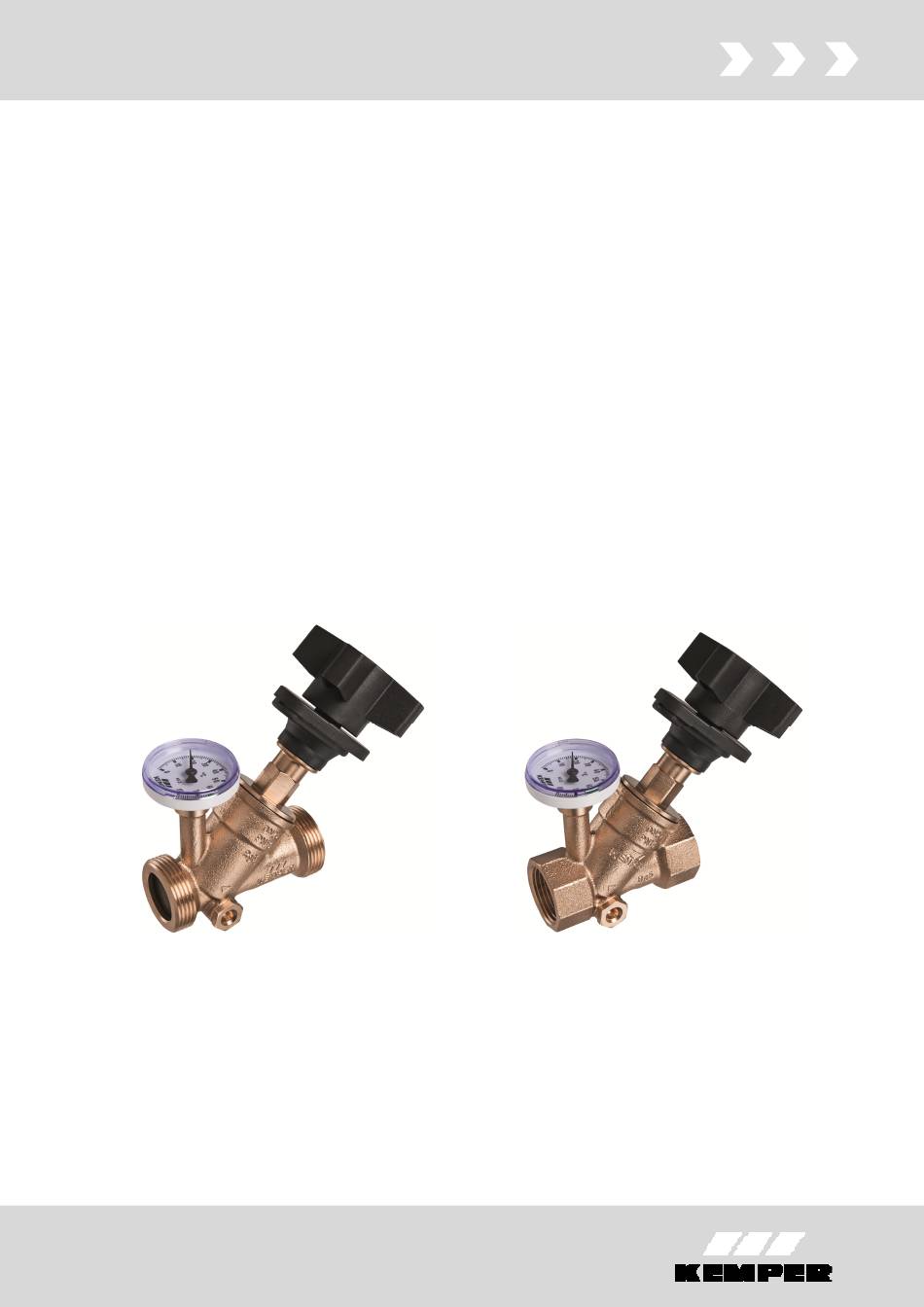

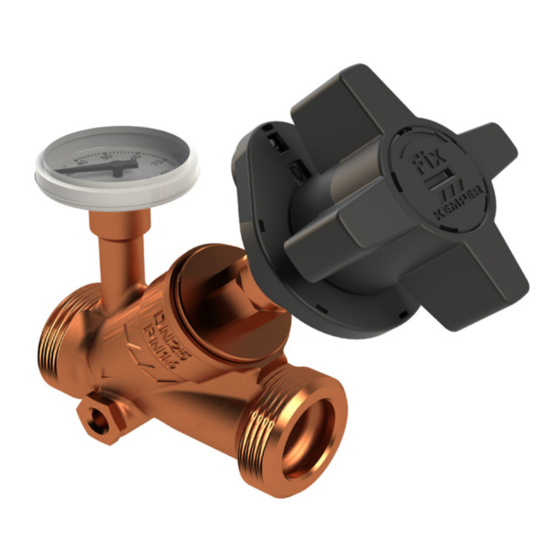

Einbau- und Bedienungsanleitung KEMPER MULTI-FIX-PLUS manuelles Zirkulations- Regulierventil Figur 150 6G | Figur 151 06 Installation and Operating Instructions KEMPER MULTI-FIX-PLUS Double-Regulating Valve Figure 150 6G | 151 06 Installatie- en bedieningshandleiding KEMPER MULTI-FIX-PLUS inregelafsluiter Figuur 150 6G | 151 06...
Seite 2
Inhalt Technische Daten ....................2 Montagehinweis ....................2 Funktionsbeschreibung ..................2 Beispiel für eine Voreinstellung ................3 Zubehör und Ersatzteile ..................4 Ventildiagramme (Anhang) .................. 5 Technische Daten Manuelles Regulierventil mit Temperatur- und Stellungsanzeige, speziell für Trinkwassersysteme nach DVGW-Arbeitsblatt W 551 sowie für Reguliermaßnahmen in Wasserkreisläufen. Zum hydraulischen Strangabgleich von Zirkulations- Einsatzbereich leitungen, Einregulierung kleiner Volumenströme...
Beispiel für eine Voreinstellung Planungsvorgaben: ∆p = 60 hPa, V = 200 l/h. Voreinstellung (VE) aus dem Diagramm ablesen (hier 4.0, alle Zwischenwerte sind stufenlos einstellbar). Einstellen der ermittelten VE Fixieren der Voreinstellung auf der Skala am Oberteil durch Handrad gegenhalten und Regelstellung Drehen des Handrades.
Seite 5
Einbau- und Bedienungsanleitung KEMPER MULTI-FIX-PLUS manuelles Zirkulations- Regulierventil Figur 150 6G | Figur 151 06 Installation and Operating Instructions KEMPER MULTI-FIX-PLUS Double-Regulating Valve Figure 150 6G | 151 06 Installatie- en bedieningshandleiding KEMPER MULTI-FIX-PLUS inregelafsluiter Figuur 150 6G | 151 06...
Seite 6
Content Technical Specifications ..................2 Assembly Instruction ..................2 Functional Description ..................2 Example for a preset ..................3 Accessories and spare parts ................4 Valve Diagrams (appendix) ................. 8 Technical Specifications Double-Regulating Valve with temperature and position indicator, specifically for drinking water as per DVGW worksheet W 551 and for regulation measures in water circuits.
Seite 7
Example for a preset Planning guidelines: ∆p = 60 hPa, V = 200 l/h. Preset (VE) read from the graph (here VE 4.0, all intermediate values are continuously adjustable). Setting the desired flow rate values Fixate the preset Turn the hand wheel to set the valve Hold the handwheel and fixate the to the determined scale value.
Accessories and spare parts Accessories Designation Figure/Part No. Drain valve J71091730000600 471 26 Insulating shell acc. EnEV 2009 DN 15 – DN 50 Gunmetal sampling valve 187 00 Temperature sensor Pt1000 T510014000003KP Spare parts list Designation Figure/Part No. Spare Head-part DN 15 E010915002015KP Spare Head-part DN 20 E010915002020KP...
Seite 9
Einbau- und Bedienungsanleitung KEMPER MULTI-FIX-PLUS manuelles Zirkulations- Regulierventil Figur 150 6G | Figur 151 06 Installation and Operating Instructions KEMPER MULTI-FIX-PLUS Double-Regulating Valve Figure 150 6G | 151 06 Installatie- en bedieningshandleiding KEMPER MULTI-FIX-PLUS inregelafsluiter Figuur 150 6G | 151 06...
Seite 10
Inhoud Technische specificaties ..................2 Montage-voorschrift ................... 2 Functiebeschrijving .................... 2 Voorbeeld ......................3 Toebehoren en onderdelen .................. 4 Flowdiagrammen ....................5 Technische specificaties Inregelasfsluiter met temperatuur- en positieweergave speciaal voor drinkwatersystemen volgens DVGW-werkblad W 551 en voor het inregelen van warmwatercirculatiesystemen. Voor de hydraulische balans in Toepassingen circulatieleidingen,...
Seite 11
Voorbeeld ∆p = 60 hPa, V = 200 l/h. Instelling (VI) uit het diagram, afgelezen VI 4.0. Alle tussenwaarden zijn traploos instelbaar. Instellen van de gewenste flowwaarde Fixeren van de instelling De gewenste flowwaarde instellen door Het handwiel vasthouden en de aan het handwiel de draaien.
