DE
Einbau- und Bedienungsanleitung

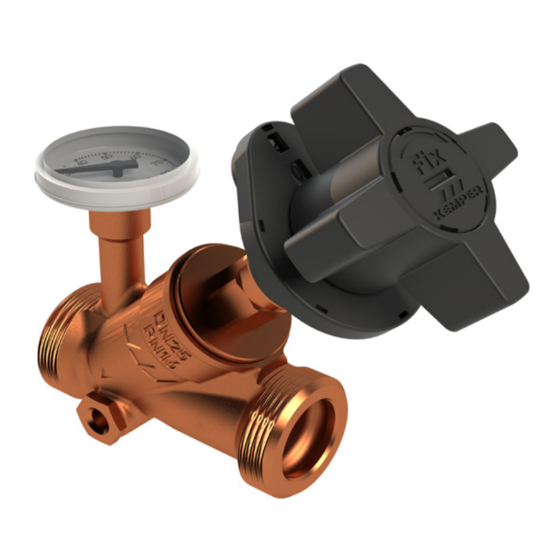

KEMPER MULTI-FIX-PLUS manuelles Zirkulations-Regulierventil
Figur 150 6G | Figur 151 06
EN
Installation and Operating Instructions
KEMPER MULTI-FIX-PLUS Static Balancing Valve
Figure 150 6G | 151 06
NL
Installatie- en bedieningshandleiding
KEMPER MULTI-FIX-PLUS inregelafsluiter
Figuur 150 6G | 151 06
DA
Monterings- og brugsanvisning
KEMPER MULTI-FIX-PLUS manuel cirkulationsreguleringsventi
Figur 150 6G | Figur 151 06
Fig. 150 6G (AG)
!
Fig. 151 06 (IG)
2
7
12
17
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kemper MULTI-FIX-PLUS 150 6G
Inhaltszusammenfassung für Kemper MULTI-FIX-PLUS 150 6G
- Seite 1 Einbau- und Bedienungsanleitung KEMPER MULTI-FIX-PLUS manuelles Zirkulations-Regulierventil Figur 150 6G | Figur 151 06 Installation and Operating Instructions KEMPER MULTI-FIX-PLUS Static Balancing Valve Figure 150 6G | 151 06 Installatie- en bedieningshandleiding KEMPER MULTI-FIX-PLUS inregelafsluiter Figuur 150 6G | 151 06...
-
Seite 2: Inhaltsverzeichnis
Verletzungen oder Sachschä- anzeige dient zum hydraulischen Strangab- den führen! gleich von Zirkulationssträngen und der Einregulierung von Volumenströmen. Das Produkt ist ausschließlich für den beschrie- benen Zweck zu verwenden. 2 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 3: Sicherheitshinweise Für Montage
Desinfektion (T > 70 °C) von Sanitärinstalla- tionen. Entsorgung Örtliche Vorschriften zur Abfall verwertung bzw. -beseitigung sind zu beachten. Produkt darf nicht mit normalem Haushalts müll, sondern muss sachgemäß entsorgt werden. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 3 /28... -
Seite 4: Technische Daten
Zur Inbetriebnahme des Rohrsystems den passenden Einstellwert wählen. Funktionsbeschreibung Das Ventil realisiert genau definierte Volumenströme. Dies geschieht durch ein den Anforderun- gen entsprechendes Ventil mit einem Regulierkegel. Es ermöglicht den hydraulischen Abgleich der Zirkulationsstränge untereinander. 4 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 5: Beispiel Für Die Einstellung Des Regulierventils
Drehen des Handrades. Alle Zwischen- bis zum Anschlag fixieren. Nach der werte sind stufenlos einstellbar. Fixierung kann das MULTI-FIX-PLUS noch geschlossen werden, aber nicht mehr weiter als die Einstellfixierung Einstellwert-Skala geöffnet werden. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 5 /28... -
Seite 6: Zubehör Und Ersatzteile
1870000600 Temperaturfühler Pt1000 T510014000003KP Ersatzteilliste Benennung Figur/Bestellnr. Ersatzoberteil DN 15 E010915002015KP Ersatzoberteil DN 20 E010915002020KP Ersatzoberteil DN 25 E010915002025KP Ersatzoberteil DN 32 E010915002032KP Ersatzoberteil DN 40 E010915002040KP Ersatzoberteil DN 50 E010915002050KP 6 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 7: 57462 Olpe
The product must only be used for this purpose. Only use the Static Balancing Valve - in sound condition. - as intended. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 7 /28... - Seite 8 DIN 1988-300 Disposal Local regulations on waste re- cycling and disposal must be followed. The product must not be disposed of with household waste but must rather be disposed of appro- priately. 8 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com...
-
Seite 9: Technical Specifications
The valve implements precisely defined volume flows. This is accomplished through a valve with regulating cone that corresponds to the requirements. It enables the hydraulic alignment of the circulation branches to each other. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 9 /28... -
Seite 10: Example For The Setting Of The Regulation Valve
After pre-setting the Multi-Fix Plus, the valve can be used to isolate the pipe pre-setting value and re-opened not further than the pre-set value. 10 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 11: Accessories And Spare Parts
Figure/Part No. Spare Head-part DN 15 E010915002015KP Spare Head-part DN 20 E010915002020KP Spare Head-part DN 25 E010915002025KP Spare Head-part DN 32 E010915002032KP Spare Head-part DN 40 E010915002040KP Spare Head-part DN 50 E010915002050KP © www.kemper-group.com – 09.2023 / K41001506G001-00 – 11 /28... -
Seite 12: 57462 Olpe
De MULTI-FIX-PLUS inregelafsluiter met materiële schade leiden! temperatuur- en positie-indicator wordt in- gezet voor het inregelen van de hydraulische balans in warmtapwatercirculatiesystemen. Het product mag uitsluitend voor het be- schreven gebruik toegepast worden. 12 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 13: Veiligheidsinstructies Voor Montage
Het product mag niet bij het gewone huisvuil, maar moet vakkundig worden afgevoerd. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 13 /28... -
Seite 14: Technische Specificaties
Inregelafsluiter altijd in stroomrichting inbouwen (zie pijl op de behuizing). Voor de inbedrijfstelling van het leidingsysteem de juiste waarde instellen. Functiebeschrijving De inregelafsluiter regelt nauwkeurig gedefinieerde volumestromen. De inregelafsluiter maakt de hydraulische balans in het circulatiesysteem mogelijk. 14 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 15: Voorbeeld Van Het Instellen Van De Inregelafsuiter
Alle tussenwaarden zijn schroevendraaier. Na het fixeren kan traploos instelbaar. de MULTI-FIX-PLUS nog gesloten worden, maar verandert de ingestelde Instelwaarde-indicator waarde niet meer. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 15 /28... -
Seite 16: Toebehoren En Onderdelen
1870000600 Temperatuursensor Pt1000 T510014000003KP Ersatzteilliste Omschrijving Figuur/Art.-nr. Bovendeel DN 15 E010915002015KP Bovendeel DN 20 E010915002020KP Bovendeel DN 25 E010915002025KP Bovendeel DN 32 E010915002032KP Bovendeel DN 40 E010915002040KP Bovendeel DN 50 E010915002050KP 16 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 17: 57462 Olpe
Tilsidesættelse af advarsler kan medføre personskader eller indstilling anvendes til hydraulisk streng- materielle skader! regulering af cirkulationsstrenge samt regu- lering af volumenstrømme. Produktet må kun anvendes til det beskrevne formål. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 17 /28... -
Seite 18: Sikkerhedsregler Ved Montering
(T > 70 °C) af VVS-installationer. DVGW W 553 DIN 1988-300 Bortskaffelse De lokale regler vedrørende genbrug og bortskaffelse skal iagttages. Produktet må ikke bortskaffes med det normale husholdningsaffald, men skal bortkaffes sagkyndigt. 18 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 19: Technische Gegevens
Vælg den passende indstillingsværdi til ibrugtagning af rørsystemet. Funktionsbeskrivelse Ventilen muliggør præcist definerede volumenstrømme. Dette sker gennem en ventil med reguleringskonus, der opfylder kravene. Den muliggør den hydrauliske udligning af cirkulati- onsstrengene. © www.kemper-group.com – 09.2023 / K41001506G001-00 – 19 /28... -
Seite 20: Eksempel På Indstilling Af Reguleringsventilen
Efter låsningen kan MUL- TI-FIX-PLUS-ventilen stadig lukkes, men den kan ikke åbnes mere end til Indstillingsværdi-skala den låste indstillingsværdi. 20 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com... -
Seite 21: Tilbehør Og Reservedele
1870000600 Temperaturføler Pt1000 T510014000003KP Reservedelsliste Betegnelse Figur/Bestillingsnr. Ventiloverdel DN 15 E010915002015KP Ventiloverdel DN 20 E010915002020KP Ventiloverdel DN 25 E010915002025KP Ventiloverdel DN 32 E010915002032KP Ventiloverdel DN 40 E010915002040KP Ventiloverdel DN 50 E010915002050KP © www.kemper-group.com – 09.2023 / K41001506G001-00 – 21 /28... - Seite 22 Durchflussdiagramm | Flow Diagram | Diagramme de débit | Flowdiagram KEMPER MULTI-FIX-PLUS, Fig. 150 6G und 151 06 Durchflussdiagramm | Flow Diagram | Diagramme de débit | Flowdiagram KEMPER MULTI-FIX-PLUS, Fig. 150 6G und 151 06 22 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com...
- Seite 23 Durchflussdiagramm | Flow Diagram | Diagramme de débit | Flowdiagram KEMPER MULTI-FIX-PLUS, Fig. 150 6G und 151 06 Durchflussdiagramm | Flow Diagram | Diagramme de débit | Flowdiagram KEMPER MULTI-FIX-PLUS, Fig. 150 6G und 151 06 © www.kemper-group.com – 09.2023 / K41001506G001-00 – 23 /28...
- Seite 24 Durchflussdiagramm | Flow Diagram | Diagramme de débit | Flowdiagram KEMPER MULTI-FIX-PLUS, Fig. 150 6G und 151 06 Durchflussdiagramm | Flow Diagram | Diagramme de débit | Flowdiagram KEMPER MULTI-FIX-PLUS, Fig. 150 6G und 151 06 24 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com...
- Seite 25 © www.kemper-group.com – 09.2023 / K41001506G001-00 – 25 /28...
- Seite 26 26 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com...
- Seite 27 © www.kemper-group.com – 09.2023 / K41001506G001-00 – 27 /28...
-
Seite 28: Gebr. Kemper Gmbh + Co. Kg
Service-Hotline +49 2761 891-800 Gebr. Kemper GmbH + Co. KG Harkortstraße 5 www.kemper-group.com info@kemper-group.com D-57462 Olpe 28 /28 – K41001506G001-00 / 09.2023 – © www.kemper-group.com...
