1.2
Technische Eigenschaften

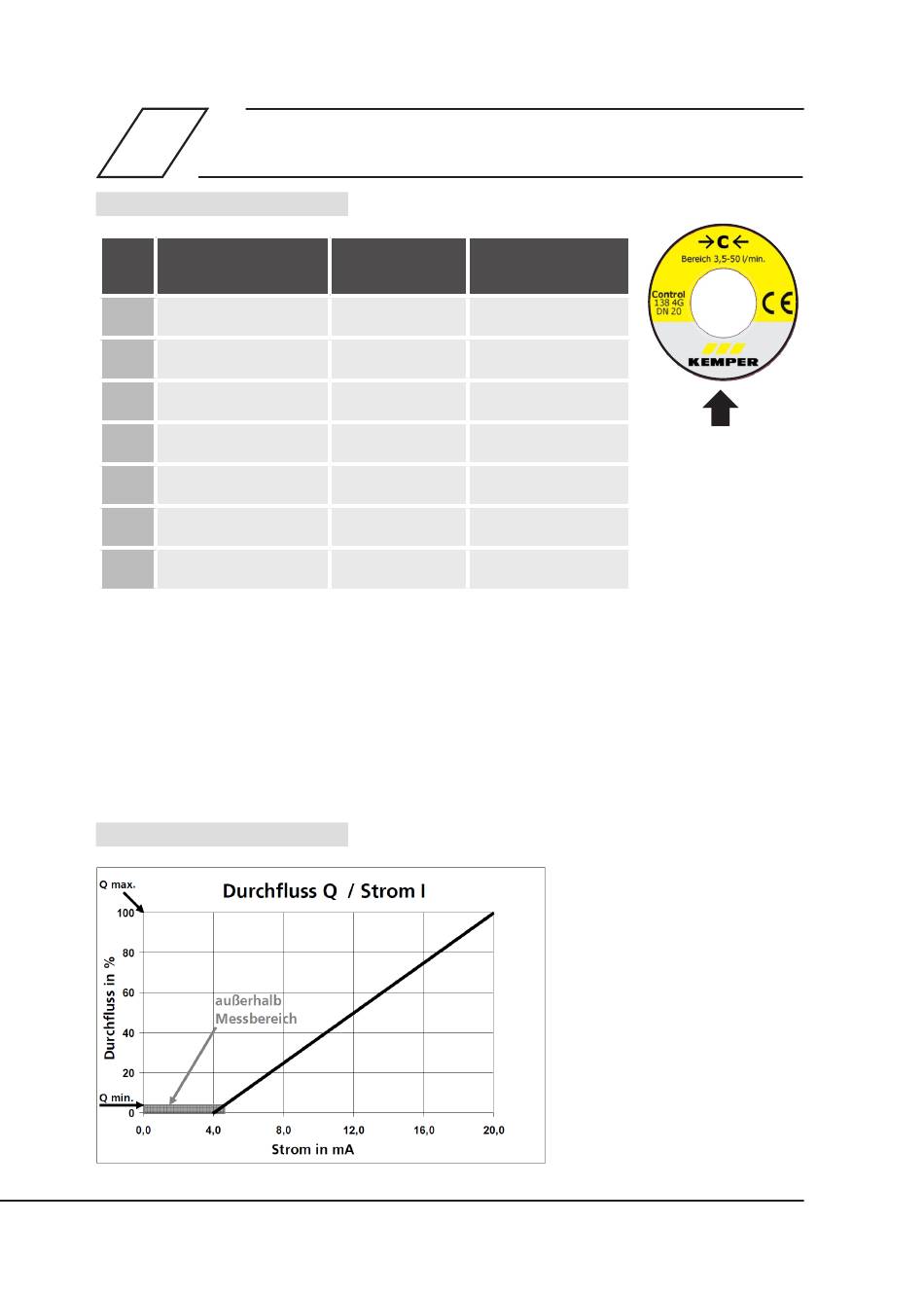

Durchflussmessung (Figur 138 4G): Messbereich für Wasser
Durchfluss (l/min)
DN
Q min - Q max
10
0,9 - 15
15
1,8 - 32
20
3,5 - 50
25
5,0 - 85
32
9,0 - 150
40
11,0 - 188
50
18 ,0- 316
Zur eindeutigen Kennzeichnung der entsprechenden Messbereiche des Sensors befindet
sich bei jeder Sensordimension auf der Schutzkappe, am oberen Gehäuse, der entspre-
chende Buchstabe (z.B. >c<), um Fehleinstellungen bei der GLT oder dem optionalen Hand-
messgerät (Figur 138 00 002) zu vermeiden.
Beispiel: Die Gehäusekennung >c< weist die Sensorgröße (oder Armaturengröße) DN 20 mit
einem messbaren Durchfluss von 3,5 – 50 l/min und einer Frequenz f von ca. 21...279 Hz aus.
Durchflussmessung (Figur 138 6G): Messbereich für Wasser
Frequenz (f)
ca. 30...388 Hz
ca. 24...385 Hz
ca. 21...279 Hz
ca. 14...233 Hz
ca. 13...206 Hz
ca. 15...264 Hz
ca. 11...191 Hz
© www.kemper-olpe.de – 07.2020 – K41001384G001-00 – 5/24
Handmessgerät-
Bereich
>a<
>b<
>c<
>d<
>e<
>f<
>g<
Bsp.:
Gehäusekennung
>c<
