und gießen Sie es in einen vorschriftsmäßigen
Kanister.
8. Montieren Sie den Kraftstofftank und die
Kraftstoffleitung.
Wechseln des
Kraftstofffilters
Wartungsintervall: Alle 100 Betriebsstunden
1. Stellen Sie den Motor ab und warten Sie, bis
alle beweglichen Teile zum Stillstand gekommen
sind.
2. Schließen Sie den Zündkerzenstecker ab.
3. Schließen Sie den Kraftstoffhahn

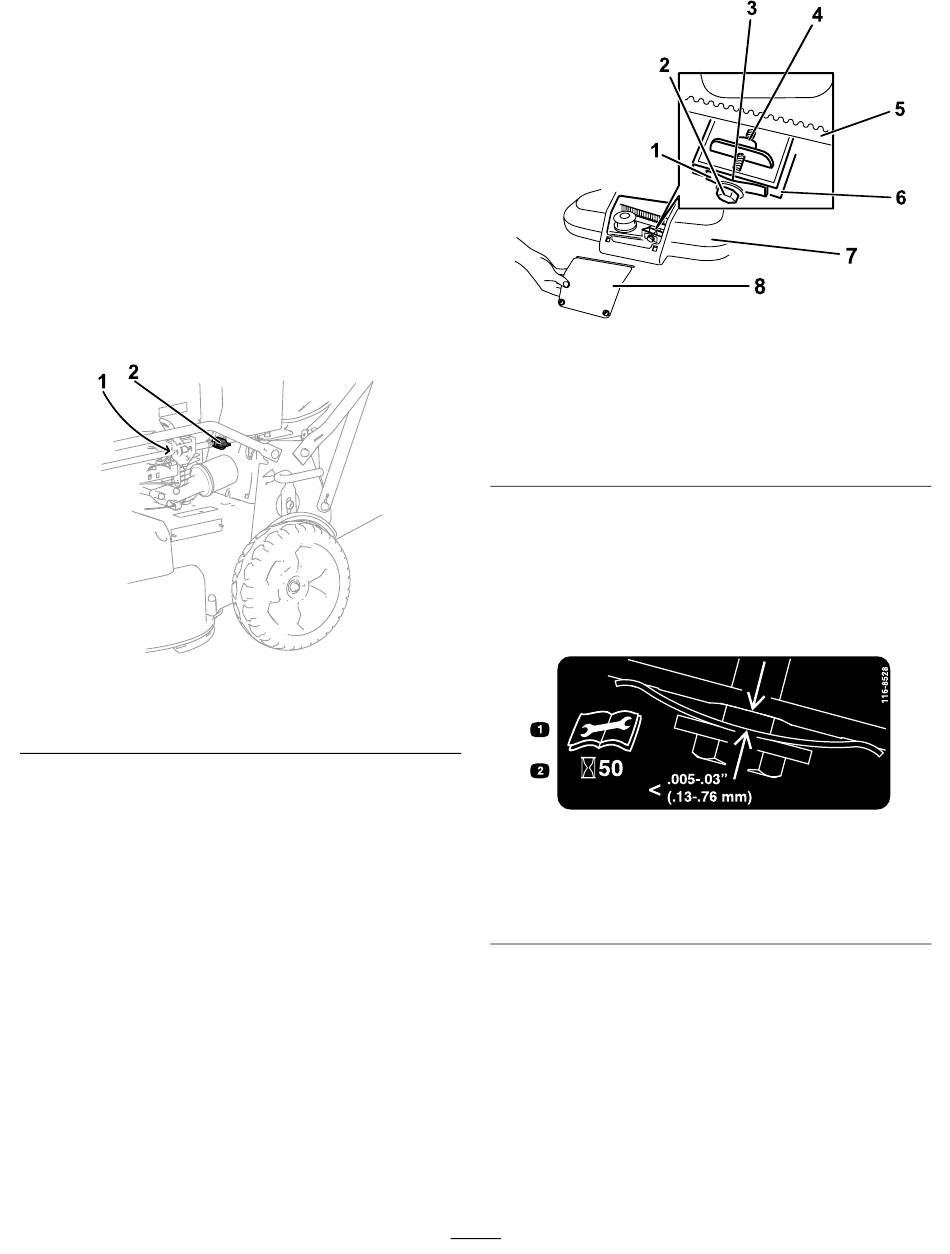

1. Kraftstofffilter (nicht
abgebildet)
4. Lösen Sie die Schlauchklemmen um den
Kraftstofffilter (Bild
Kraftstoffleitung zu entfernen.
5. Setzen Sie den neuen Kraftstofffilter mit den in
Schritt 4 entfernten Schlauchklemmen in die
Kraftstoffleitung ein.
Warten des Messerantrieb-
systems
Wartungsintervall: Nach fünf Betriebsstunden
Alle 50 Betriebsstunden—Entfernen Sie
Rückstände unter der Riemenabdeckung.
Alle 50 Betriebsstunden—Warten Sie die
Messerantriebsanlage.
1. Lösen Sie die beiden Vierteldrehschrauben an
der Zugangsplatte für die Riemenabdeckung
und nehmen Sie die Platte ab
(Bild 31).
Bild 31
2. Kraftstoffhahn
31), um ihn von der
(Bild 32).
1. Riemenspannungsfeder
2. Einstellschraube
3. Abstand
4. Einstellmutter
2. Bürsten oder blasen Sie Rückstände von der
Innenseite der Riemenabdeckung und von allen
Teile heraus.
3. Halten Sie eine Fühlerlehre mit einem Abstand
von 0,13 mm bis 0,76 mm gegen die Wand
und schieben sie nach unten hinter die
Riemenspannungsfeder, siehe
g277609
1. Lesen Sie die
Bedienungsanleitung
vor Durchführung von
Wartungsarbeiten.
Hinweis:
zwischen der Fühlerlehre und der Feder besteht,
ziehen Sie die Einstellschraube und Mutter an,
bis die Fühlerlehre nur schwer in den Abstand
eingeschoben oder herausgezogen werden
kann (Bild
Wichtig:
nicht zu fest. Sonst könnte der
Messertreibriemen beschädigt werden.
4. Setzen Sie die Zugangsplatte der
Riemenabdeckung auf.
28
Bild 32
5. Messertreibriemen
6. Wand
7. Riemenabdeckung
8. Zugangsplatte für
Riemenabdeckung
Bild 33
2. Prüfen Sie die
Riemenspannung
nach jeweils 50
Betriebsstunden.
Wenn ein sichtbarer Abstand
32).
Ziehen Sie die Einstellschraube
g208925
33.
