PKP DP02 Bedienungsanleitung

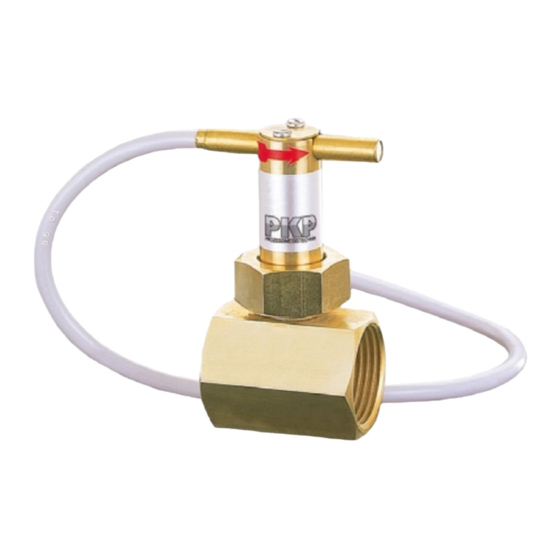

Paddel-strömungsmesser mit kabelanschluss
Verwandte Anleitungen für PKP DP02
Inhaltszusammenfassung für PKP DP02

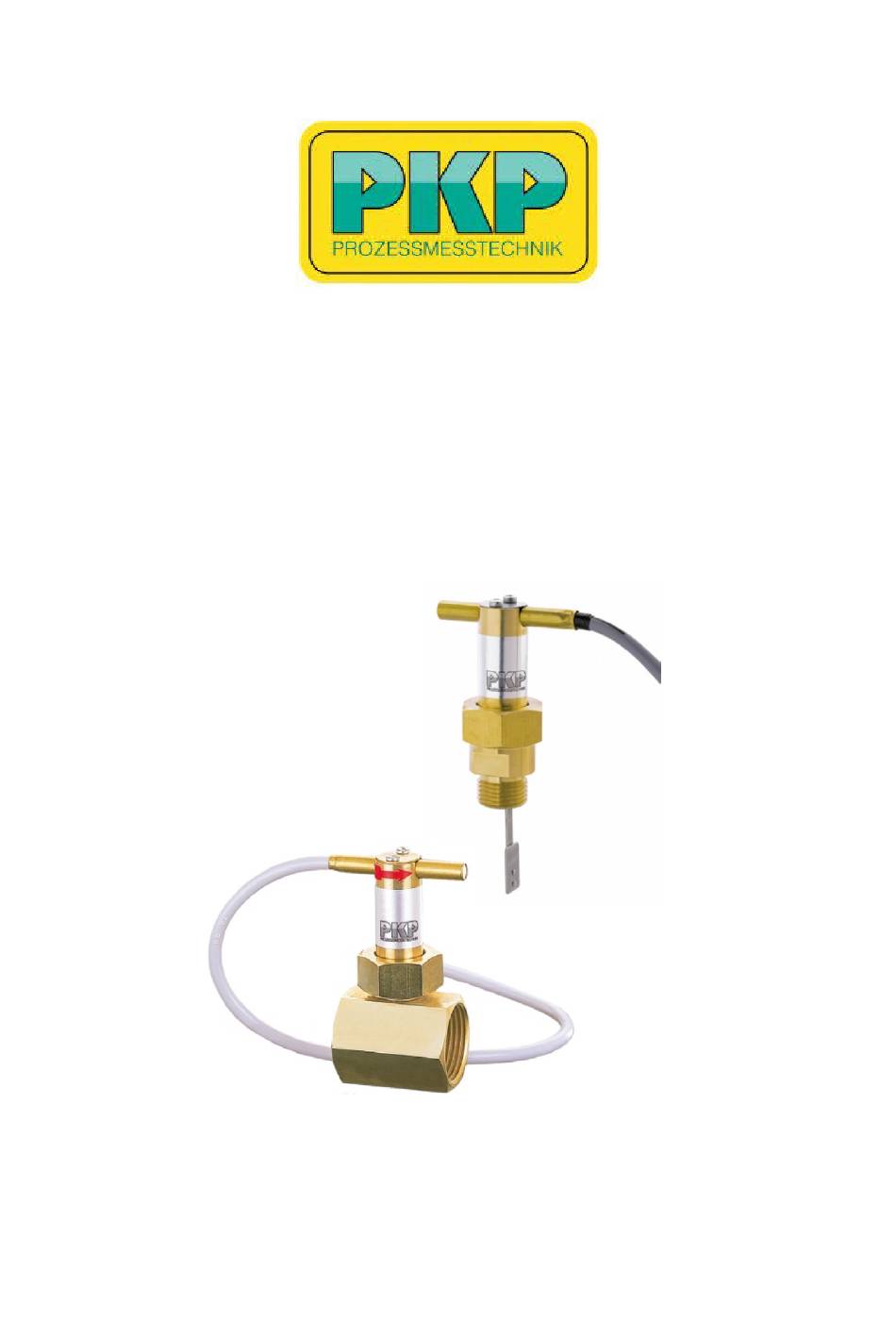

- Seite 1 Bedienungsanleitung DP02 Paddel-Strömungsmesser mit Kabelanschluss PKP Prozessmesstechnik GmbH Borsigstraße 24 D-65205 Wiesbaden-Nordenstadt Tel.: ++49-(0)6122-7055-0 Fax: ++49-(0)6122-7055-50 Email: info@pkp.de...
-
Seite 2: Sicherheitshinweise
Betrieb), sollen vorher mit unserem technischen Personal besprochen und überprüft wer - den. Die Geräte der Baureihe DP02 sollten nicht als alleinige Überwachungsgeräte eingesetzt werden, um gefährliche Betriebszustände in Anlagen und Maschinen zu detektieren oder gar zu vermeiden. Die Anlage oder Maschine selbst muss so geplant und konstruiert sein, damit kritische Zustände, die eine Gefahr für Mensch und Umwelt darstellen von vornher-... -
Seite 3: Eingangskontrolle
Zustell-Unternehmen benachrichtigt wird. Einbauhinweise Einbaulage DP02 Durchflusswächter werden direkt in die Rohrleitung eingebaut. Die Geräte können generell in beliebiger Einbaulage montiert werden. Ist der Schaltpunkt bereits eingestellt, kann eine Änderung der Einbaulage, insbesondere bei Geräten für größere Rohrnenn- weiten, zu geringen Schaltpunktabweichungen führen. -
Seite 4: Einschraubbare Ausführung
Pfeil eingestellt ist (Kabel rechts). Er ist nach Überschreiten des Schaltpunkts geöffnet, wenn das Schaltrohr auf den linken Pfeil eingestellt ist. Die Spitze des Pfeils entspricht jeweils dem niedrigsten, das Ende des Pfeils dem höchsten Schaltpunkt. DP02 Bedienungsanleitung 09/2019 Seite 4... -
Seite 5: Geräte Mit Reedkontakt Anschließen
Lampenlasten sind z.B. Glühlampen / anlaufende Motoren VORSICHT: Hohe Stromspitzen beim Einschalten des Schaltkontakts, da die Glüh- wendel bei niedrigen Temperaturen einen geringeren Widerstand hat. Schutzmaßnahmen: (Beispiele) Begrenzen des Stroms durch einen Widerstand oder Beheizen der Glühwendel. DP02 Bedienungsanleitung 09/2019 Seite 5... - Seite 6 Boucherot-Glieder das Optimum der Schutzbeschaltung darstellen. Für Reedkontakte von 10 – 40 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1500 Für Reedkontakte von 40 – 100 VA Spannung [V] Widerstand [Ohm] Kapazität [nF] 1000 DP02 Bedienungsanleitung 09/2019 Seite 6...
-
Seite 7: Paddel- Strömungswächter Mit Kabelanschluss
• Schaltbereiche: 2,7...4,5 bis 440...655 l/min Beschreibung: Einsatzbereiche: Die Strömungswächter DP02 arbeiten sehr zuverlässig nach Der Paddel- Strömungswächter DP02 ist geeignet zur Schalt- dem Staudruckprinzip. Trifft das strömende Medium auf die punktüberwachung von niedrigviskosen Flüssigkeiten. Stauscheibe am Ende des Pendels, wird das Pendelsystem ausgelenkt. - Seite 8 DP02. 1. 10. 0. [l/min] H [l/min] H [l/min] H Paddel Strömungswächter mit Kabelanschluss DP02.1-4: mit Messing, Edelstahl oder PVC T-Stück 2,7...4,5 1,7...3,5 Ausführung: 4,5...6,5 3...5,5 1 = T-Stück aus Messing mit Innengewinde R 2 = T-Stück aus Messing vernickelt mit Innengewinde R 8,5...12...
